nikrabbit

Подключение поворотной оси

Рекомендуемые сообщения

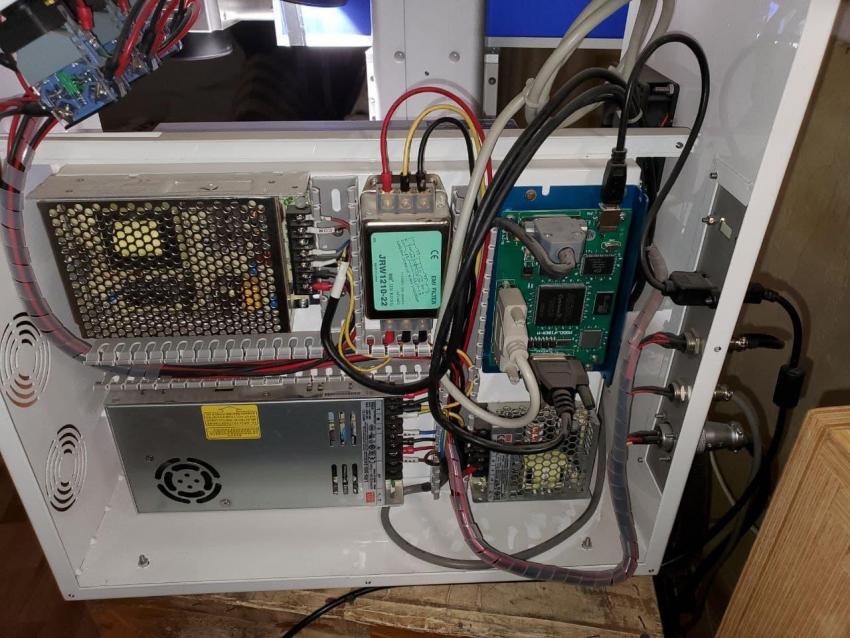

Приветствую. Решил купить поворотную ось для лазерного маркера. Купил на ОЛХ с разъёмом как на мойм станке и отдельно драйвер к нему. Разобрал станок, предустановленного драйвера небыло, а как подключить не понимаю.

1. Как я понял питание к драйверу нужно подключить к большому БП на 24В?

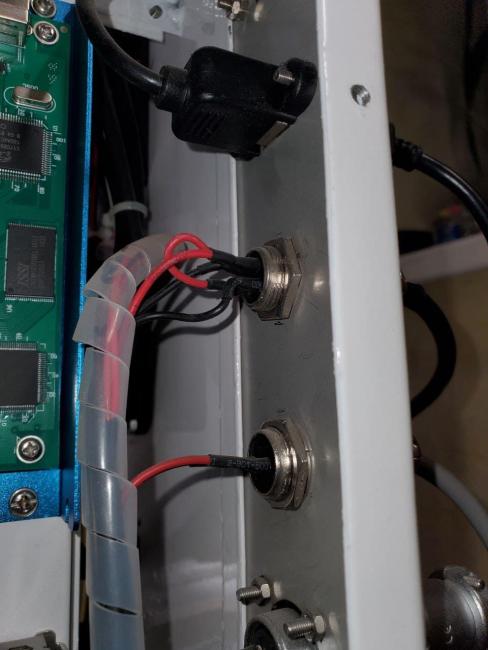

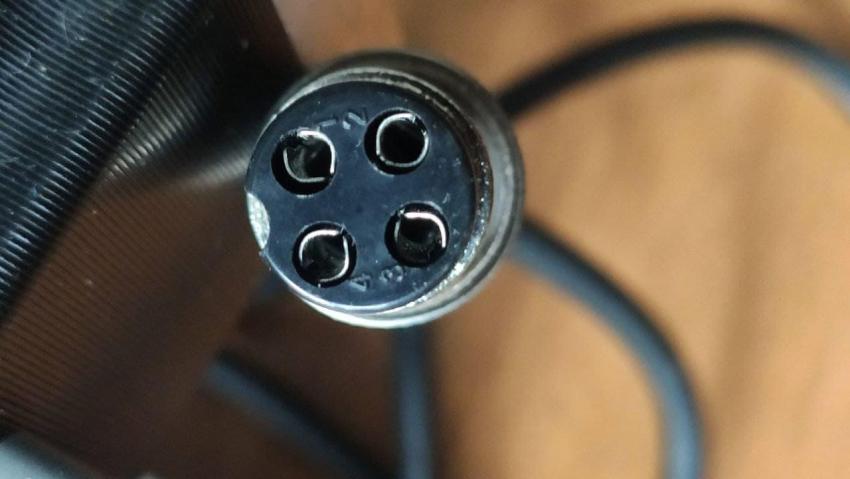

2. С разъёма в корпусе который идёт на поворотную ось 4х контактный надо протянуть 4 провода от драйвера на мотор?

3. На драйвер управление надо подать с какого-то разъёма на плате 14, 15 пин и +. Или это они и приходят на 4х контактный разъём?

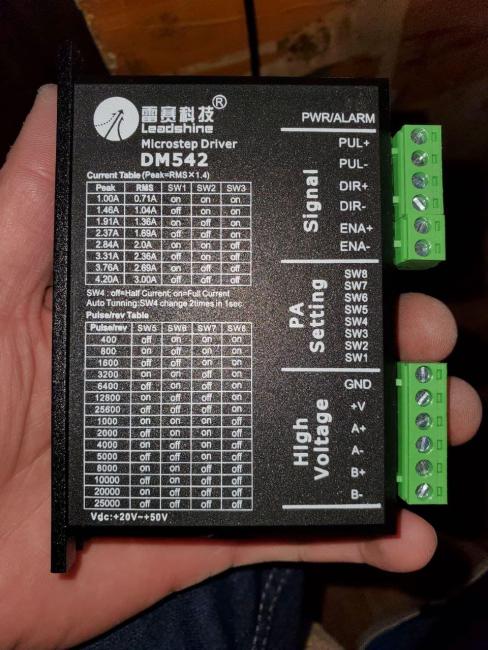

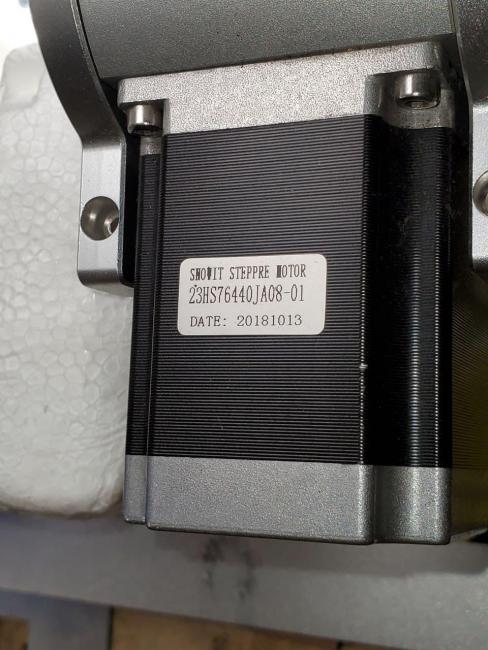

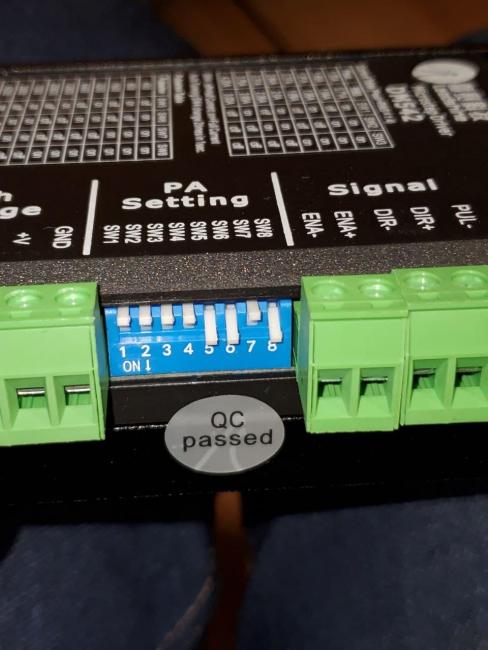

4. Как правильно выставить пины на драйвере согласно моего мотора?

В общем подскажите пожалуйста как можно подробней как подключить.

photo_2021-03-19_23-31-41 (2).jpg


photo_2021-03-19_23-31-42 (2).jpg




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)
