Увеличение скорости ускорения при гравировке или уменьшение необходимого свободного расстояния хода

Рекомендованные сообщения

Проблема в общем такая!! На старой версии было все настроено до меня!

Когда идет гравировка, то станок делает запас хода от края гравировки сантиметров 5 примерно!

То есть нужно мне загравировать квадрат 1х1см, рабочее расстояние головки будет 11см! Как с эти бороться ?

На старой версии головка гравировала без этого запаса для разгона, и теперь то, что раньше без проблем работало, сейчас не хватает места.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Доброго дня.

32 минуты назад, mar5 сказал:

рабочее расстояние головки будет 11см! Как с эти бороться ?

Как Вы уже заметили, на это в первую очередь влияет параметр разгона и торможения, они находятся в пользовательских настройках.

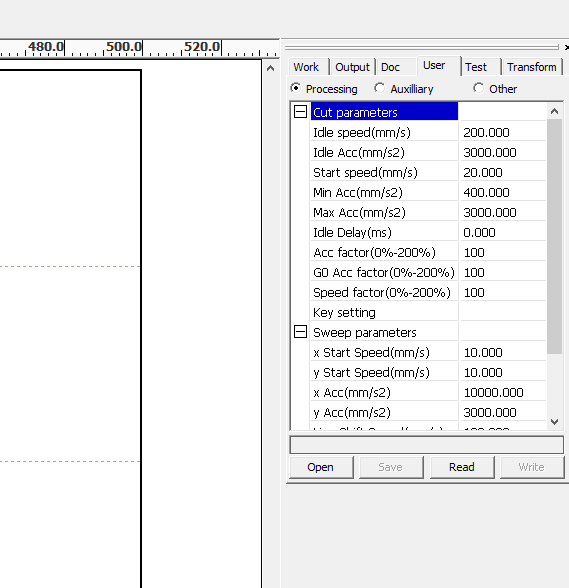

В правой панельке. на вкладке "User" в списке "Sweep parameters", параметр  "x Acc" и "y Acc", отвечают за разгон по соответствующим осям.
Вам скорее всего нужно увеличить скорость разгона по X.

Возможно, так же придётся увеличить максимальную скорость разгона из общих параметров, так как пользовательские не получится поставить больше, чем есть в максимуме общих.

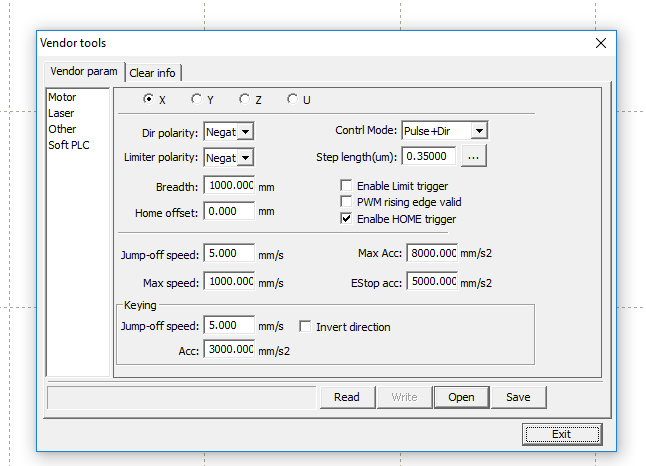

Они открываются в верхней менюшке "File" -> "Vendor settings".  Пароль скорее всего "rd8888"




Только не забудьте сначала нажимать кнопку "Read", что бы настройки считались с контроллера, а после изменения нажать кнопку "Write", иначе изменения не будут приняты.

Да, и не переборщите с увеличением - шаговый двигатель может начать пропускать шаги и будет смещение гравировки/резки последующей.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

Спасибо, завтра протестирую отпишусь!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

PavelK Паш, ты должен понимать, что зашитые в контроллер параметры сами не меняются, независимо, от используемой версии софта, пока их туда не пропишут .... )

Я бы для начала посмотрел, что там в реальности присутствует, а потом бы подумал, что и на что менять ...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1 час назад, Dan сказал:

Паш, ты должен понимать, что зашитые в контроллер параметры сами не меняются, независимо, от используемой версии софта, пока их туда не пропишут

Так по всей видимости, уже кто-то где-то что-то поменял и выяснять причину "оно само" поздно.

Если у Автора вопроса больше ни с чем проблем нет, то значит пусть увеличит и живёт спокойно. Если не получится, значит будем смотреть глубже.







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

24 минуты назад, PavelK сказал:

Если у Автора вопроса больше ни с чем проблем нет, то значит пусть увеличит и живёт спокойно. Если не получится, значит будем смотреть глубже.

Эт понятно. Но на мой взгляд, правильнее сначала посмотреть ,что там .. ))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

17 часов назад, mar5 сказал:

Проблема в общем такая!! На старой версии было все настроено до меня!

Когда идет гравировка, то станок делает запас хода от края гравировки сантиметров 5 примерно!

То есть нужно мне загравировать квадрат 1х1см, рабочее расстояние головки будет 11см! Как с эти бороться ?

На старой версии головка гравировала без этого запаса для разгона, и теперь то, что раньше без проблем работало, сейчас не хватает места.

чем больше скорость, тем больше нужно места для разгона и торможения, тем более для квадрата в один см. Я подозреваю что гравировка где то на скорости 500-700 мм в сек.. Думаю уменьшив в данном случае скорость- уменьшится и время гравировки и расстояние торможения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

alexander-1 И на скорости 100 мм/с голова легко может вылетать на 200 мм.

Не только в скорости дело. В данном случае, скорость - это второстепенный параметр, а основной параметр - ускорение.

А стартовая скорость и "рывок" определяют характер движения в момент трогания головы из состояния покоя ... )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

я имел ввиду что автор возможно не разобрался

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

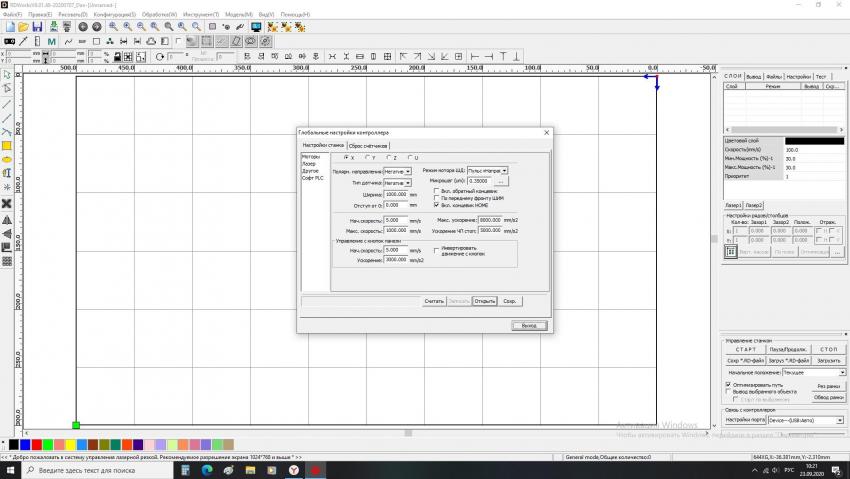

Вот мои значения, выставленные в RDWorks!
Может я чего-то не понимаю, но запас хода для разгона и остановки уменьшился только когда я уменьшил скорость на самом цвете, которым обозначаю гравировку!
Скорость гравировки на данный момент стоит 300, запас хода самой головки составляет примерно по 3 см. в обе стороны от краев рисунка!
Есть ли какой-то способ максимально убрать этот ход или все очень печально ?

гравировка лазер.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У вас по моему всё в порядке, фото не те настройки, расстояние в любом случае должно быть, иначе ваши движки будут пропускать шаги, резко они не остановятся

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

17 минут назад, alexander-1 сказал:

У вас по моему всё в порядке, фото не те настройки, расстояние в любом случае должно быть, иначе ваши движки будут пропускать шаги, резко они не остановятся

Я понимаю что расстояние должно быть. Проблема в том, что раньше мне хватало 1см. запаса, а теперь 5 мало! вот и хочу максимально уменьшить.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я думаю , что всё таки вы ошибаетесь, расстояние было таким же. Вы должны понять что при скорости например 300, ваш двигатель резко не остановится, голова его потащит по инерции дальше

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Награды пользователя

Был заказ разработать табличку с надписями, там все впритык практически к краям! Все нормально гравировало, сейчас эту же табличку не могу напечатать на принтере, по этому и кинулся решать проблему!
Пока был в отпуске, кто-то обновил весь софт, теперь вот мучаюсь. Что вспомнил по настройкам то и поставил, но видимо не до конца.

Поделиться сообщением
