Добрый вечер, уважаемые форумчане!

Я тут новичок, прошу сильно не пинать. Приобрел себе китайский лазерный станочек 1000 х 600. Начал изучать работу с ним с полного нуля, до этого не приходилось работать на подобных станках. Собственно вопрос, можно ли каким-либо образом в программе LaserCAD сделать так, что бы станок не резал дважды в месте соприкосновения двух векторов?

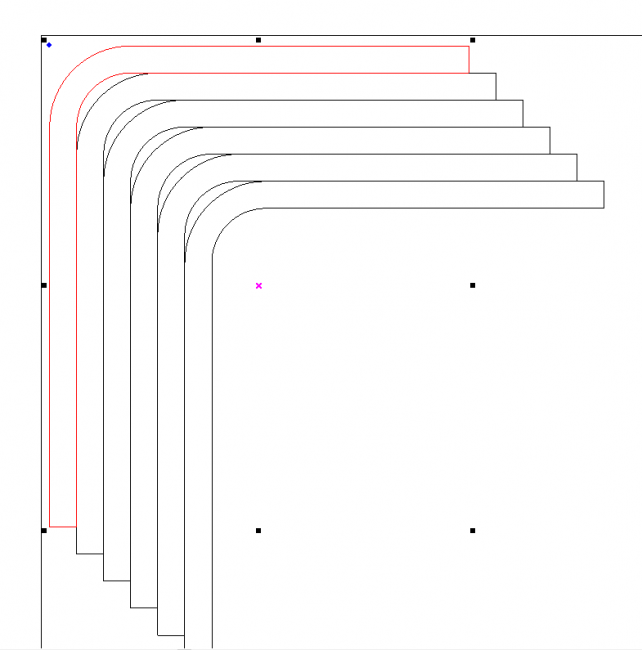

Например: имеем 6 одинаковых объектов. Все они состоят из замкнутых векторов. Есть ли какая-то функция, которая позволила бы "объединить" соприкасающиеся векторы, для уменьшения времени работы лазера?



Спасибо заранее!

С уважением, Евгений.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

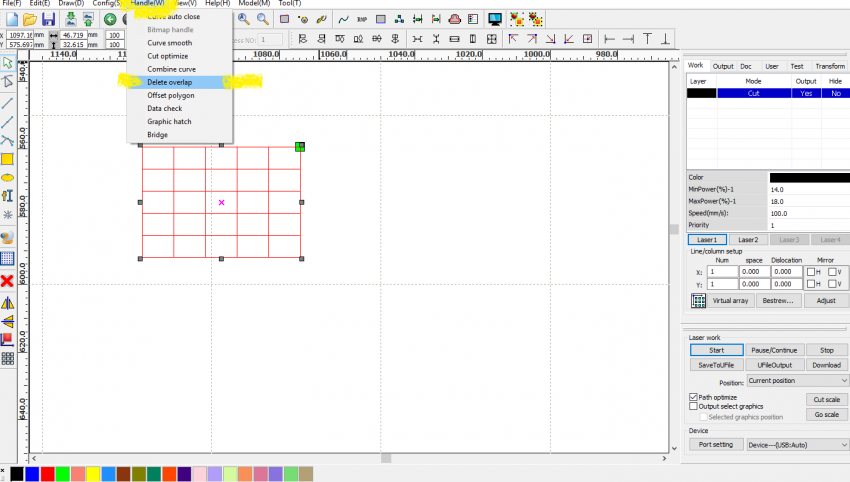

я знаю как это сделать в RDWorks, надеюсь в LaserCAD примерно так же

Delete overlap.png

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

k0nstA Благодарю за ответ!

Но в LaserCAD удаление совпадающих линий не срабатывает. Попробовал через Corel, все получилось. Но необходимо редактировать вручную.

В любом случае, спасибо!

Изменено пользователем Shaman_2010

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

нет уж, так просто не отделаетесь :ph34r:

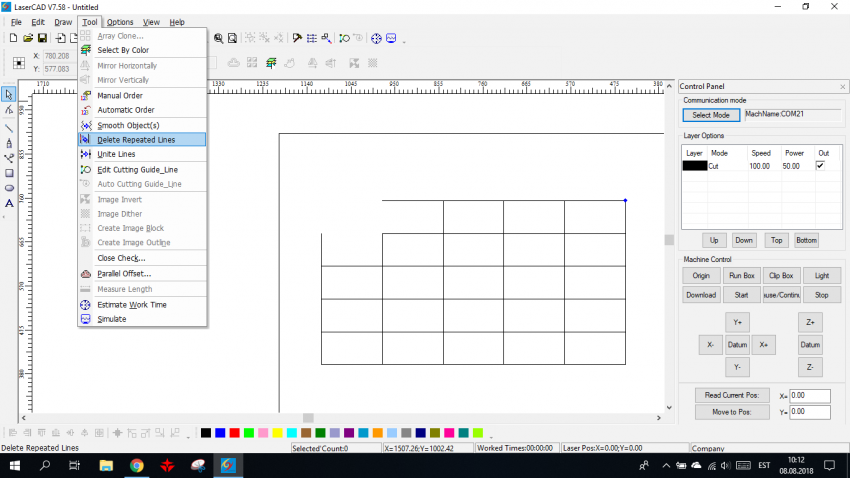

я установил LaserCAD и вот чудо, всё срабатывает




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
