1 час назад, Maxidrom1507 сказал:





В общем мои надежды на хороший результат рухнули. Зае*ся я.

Вот что у меня, как ни менял я настройки. Какие дробления я бы не ставил.

ПОЖАЛУЙСТА, скажите какие взять моторы и драйвера для нормальной работы?

Станок планируется использовать в коммерческих целях, хочется качества хоть какого то. Я интуитивно чувствую что драйвер алиекспресс 350рублей это фигня.

Сейчас моторы нема 17 (посадочные 42х42) но х*р бы с ними, креплениями. Новые сделаю. Посоветуйте надежные, рабочие, без крутизны особой, но для полупромышленной эксплуатации.

+корел и рдворкс тоже башку е**т.

Вечером буду ставить х8.

Может кто ссылкой поделиться на рабочую сборку под плагин рдворкс?

П.с. с этим еще даже не разберался, но пугает тоже: трубка 100w, на мощности 80% и скорости 5мм/сек не прорезает фанеру 4мм..... чую что го*но где то очередное



20180225_143001.mp4


download video
Restartrewind 20 secondsPlayPauseforward 20 seconds
Mute
Volume:
Caption
Full Screen
time 00:00
0% played

Нема 17 должны боле менее справляться. У меня голова на 400мм/сек летает спокойно на них, драйвера А4988 (как на 3д принтерах применяют).

В чем проблема с корелом и рдворк? У меня корел 2017 и последний рдворк (8.01.28 рус) и вроде никаких проблем.

На сколько знаю тонкие листы не стоит резать на большой мощности, результат куда хуже будет. у меня всего 40вт и я 4мм режу при 10мм/сек на 50%. А с вашей трубой надо 25-30% ставить при скорости 10-15мм/сек.

1 час назад, Maxidrom1507 сказал:





В общем мои надежды на хороший результат рухнули. Зае*ся я.

Вот что у меня, как ни менял я настройки. Какие дробления я бы не ставил.

ПОЖАЛУЙСТА, скажите какие взять моторы и драйвера для нормальной работы?

Станок планируется использовать в коммерческих целях, хочется качества хоть какого то. Я интуитивно чувствую что драйвер алиекспресс 350рублей это фигня.

Сейчас моторы нема 17 (посадочные 42х42) но х*р бы с ними, креплениями. Новые сделаю. Посоветуйте надежные, рабочие, без крутизны особой, но для полупромышленной эксплуатации.

+корел и рдворкс тоже башку е**т.

Вечером буду ставить х8.

Может кто ссылкой поделиться на рабочую сборку под плагин рдворкс?

П.с. с этим еще даже не разберался, но пугает тоже: трубка 100w, на мощности 80% и скорости 5мм/сек не прорезает фанеру 4мм..... чую что го*но где то очередное



20180225_143001.mp4


download video
Restartrewind 20 secondsPlayPauseforward 20 seconds
Mute
Volume:
Caption
Full Screen
time 00:00
0% played

А чтож такие маленькие ускорения? 100 либо стоят для Х? Вам надо хотя бы 3000 поставить, а то и больше

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

такие же движки




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

3 часа назад, CEPKO777 сказал:

В чем проблема с корелом и рдворк? У меня корел 2017 и последний рдворк (8.01.28 рус) и вроде никаких проблем.

Пока что думаю что не та сборка корела (пытался ставить на Х6) делаю по любой   инструкции а рдворкс не ставится вообще. Пишет комплит, но проги нету, макроса нету.

Качается, х8 буду пробовать на этой версии.



3 часа назад, CEPKO777 сказал:

А чтож такие маленькие ускорения? 100 либо стоят для Х? Вам надо хотя бы 3000 поставить, а то и больше

Блин, ставил максимально возможные значения по 10000, реакция станка не меняется. Единственная мысль, придя домой, что возможно после изменения настроек и их загрузки в станок из настроек, нужно и контроллер перезагрузить (резет нажать на табло)... завтра попробую.

Но мне почему то кажется что это драйвера не тянут..... хотя что я туп как дуп не исключено до конца

7 минут назад, alexander-1 сказал:

такие же движки




Спасибо!!! Завтра проверю, отпишусь. Мне просто не до конца понятно в чем именно проблема у меня. Во мне, в нэтбуке, в китайских драйверах (Leadshine EM4­02 покупаю уже) либо в моторах (теже ребята должны подобрать) или кривое ПО....

просто удивительно что с м2 то все летало....

сейчас решил по порядку:установлю работоспостобный корел с рдворкс, потом начну настраивать. Других вариантов пока что нет.

3 часа назад, CEPKO777 сказал:

На сколько знаю тонкие листы не стоит резать на большой мощности, результат куда хуже будет. у меня всего 40вт и я 4мм режу при 10мм/сек на 50%. А с вашей трубой надо 25-30% ставить при скорости 10-15мм/сек.

У меня ощущение что где то что то не дает лазер включить на 100%. Я видел как он резал с платой м2, сейчас ставлю 100%!!!! А он еле еле режит..... опять таки интуитивно чувствую что где то какая то настройка ограничивает мощность, а прога работает с тем что ей остается. Т.е. параметр разрешает использовать лазер на 20% а прога уже эти 20% делит еще на 100. Но это думаю после драйверов

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

46 минут назад, Maxidrom1507 сказал:

Пока что думаю что не та сборка корела (пытался ставить на Х6) делаю по любой   инструкции а рдворкс не ставится вообще. Пишет комплит, но проги нету, макроса нету.

Качается, х8 буду пробовать на этой версии.



Блин, ставил максимально возможные значения по 10000, реакция станка не меняется. Единственная мысль, придя домой, что возможно после изменения настроек и их загрузки в станок из настроек, нужно и контроллер перезагрузить (резет нажать на табло)... завтра попробую.

Но мне почему то кажется что это драйвера не тянут..... хотя что я туп как дуп не исключено до конца

Спасибо!!! Завтра проверю, отпишусь. Мне просто не до конца понятно в чем именно проблема у меня. Во мне, в нэтбуке, в китайских драйверах (Leadshine EM4­02 покупаю уже) либо в моторах (теже ребята должны подобрать) или кривое ПО....

просто удивительно что с м2 то все летало....

сейчас решил по порядку:установлю работоспостобный корел с рдворкс, потом начну настраивать. Других вариантов пока что нет.

У меня ощущение что где то что то не дает лазер включить на 100%. Я видел как он резал с платой м2, сейчас ставлю 100%!!!! А он еле еле режит..... опять таки интуитивно чувствую что где то какая то настройка ограничивает мощность, а прога работает с тем что ей остается. Т.е. параметр разрешает использовать лазер на 20% а прога уже эти 20% делит еще на 100. Но это думаю после драйверов

А почему вы меняете параметры в пользовательских настройках, а не в конфигурации контроллера? я понимаю что они потом должны импортироваться, но похоже что не все доходит. Перезагружать контроллер не обязательно, после "Записи" все сразу применяется. У меня на Х ускорение 5000, на Y 1500 и все отлично. По Х даже не видно чтобы он ускорялся, он сражу стартует как ужаленный.

По драйверам хотел предложить DM442 или 542, но забыл...

Чтож вы такой слабый драйвер заказали? Всего 2.2А в пике, вы же на него даже нема23 хрен посадите

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

7 часов назад, Maxidrom1507 сказал:

У меня ощущение что где то что то не дает лазер включить на 100%. Я видел как он резал с платой м2, сейчас ставлю 100%!!!! А он еле еле режит..... опять таки интуитивно чувствую что где то какая то настройка ограничивает мощность, а прога работает с тем что ей остается. Т.е. параметр разрешает использовать лазер на 20% а прога уже эти 20% делит еще на 100. Но это думаю после драйверов

Что-то мне кажется, что может быть вы подключили не правильно? Может быть схему подключения всего (движков, материнки, блока розжига, блока питания и т.д.) нарисуете?

На этих драйверах хоть как то, но должен заработать, скорее всего проблема не в них. Потом если не устроит можно и другие купить. Ну и как вам уже сказали - ставьте разгон и ускорение больше и сверяйтесь с настройками со скринов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Хорошо! Перепроверю все еще раз, схему нарисую.

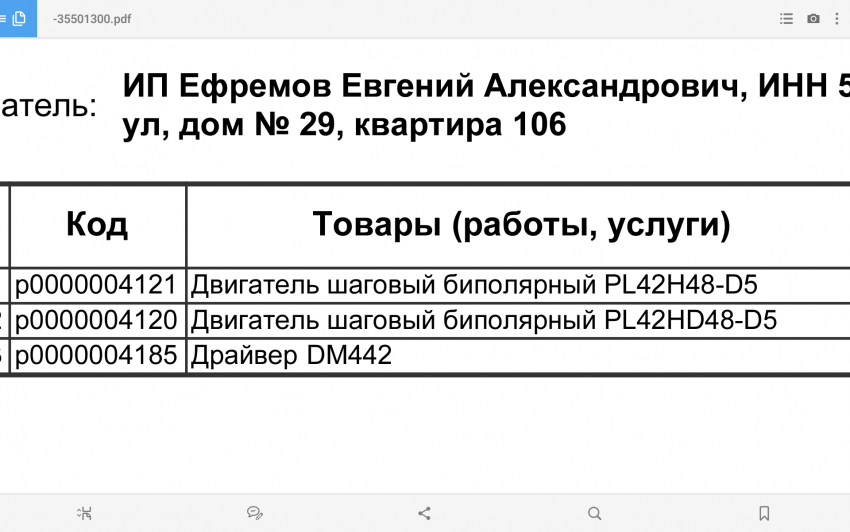

Сегодня оплатил драйвера и моторы, буду варить кашу из топора)))


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

7 часов назад, Maxidrom1507 сказал:

Всем привет, сижу караулю возле роддома пока жена родит))

Решил описать свои результаты промежуточные.

Пришли моторы, драйвера. Отличие даже на ощупь.....

Поставил, подошли как родные.

Нагрев при удержании пропал, пищания и прочие трели тоже.

Для надежности взял еще системник intel core i3

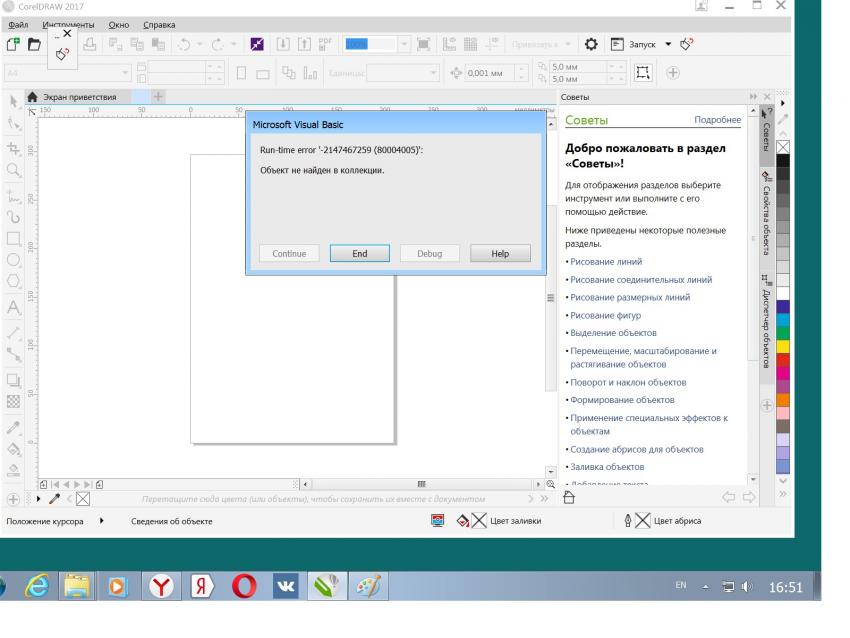

Итак: плагин рдворкс в сорел 2017 установить вышло, кнопка появилась, но при ее нажатии вылазиет ошибка......

Квадраты режет (кстати проблема потери режущей способности заключалась в засмаливании линзы и ее растрескивания, поставил новую 50мм, режет 4мм 30мм/сек на 30%. (Труба рейси 100w, t при резке 5°)

Хотя еще не допер почему головка не едет в точку резки а начинает на том месте где стоит( в настройках абсолютные координаты указаны)

И херня с граверовкой..... я открываю рдворкс импортирую картинку, размер ставлю 100х100, отправляю... а на контроллере пишет недостаточно места.

Думаю это из за того что головка хочет разгоняться и тормозить метр, вот и не умещается. Настройки макс,ускорения и т.д. 3-4 тысячи....

Я опять в ступоре, но 99% это кривое програмье...

Для чистоты эксперимента форматну все нахрен, поставлю винду (кстати, павел, какая у вас?) поставлю corel x8, на него плагин как в видео Павла К.

И буду думать....но это через дней 5.

Как всегда рад вашим советам!

Настройки ускорений и прочего хранятся в контроллере и каждый раз считываются для проведения изменений, так что то что вы мучаете комп не совсем верно. Покажите скриншоты настроек контроллера и еще раздел "Пользовательские настройки". По поводу начала реза. Вы выбрали абсолютные координаты, и это значит что качнется резка там где это было указано с пульта, это указывается нажатием кнопки ORIGIN, после ее нажатия куда бы вы не отводили голову гравировка начнется там где была нажата эта кнопка. Если вы хотели чтобы работа начиналась там где фигура расположена в программе, вам нужно было выбрать другой тип начала (сейчас точно не скажу какой именно)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В 06.03.2018 в 09:47, CEPKO777 сказал:

Если вы хотели чтобы работа начиналась там где фигура расположена в программе, вам нужно было выбрать другой тип начала (сейчас точно не скажу какой именно)

так понимаю аппаратный ноль нужно выбирать

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

8 минут назад, Maxidrom1507 сказал:

так понимаю аппаратный ноль нужно выбирать

Кажется эта настройка занимается только возвратом. А место начала работы выбирается нажатием кнопки Origin. Отводите голову в угол, нажимаете Origin и отсюда он и будет начинать.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

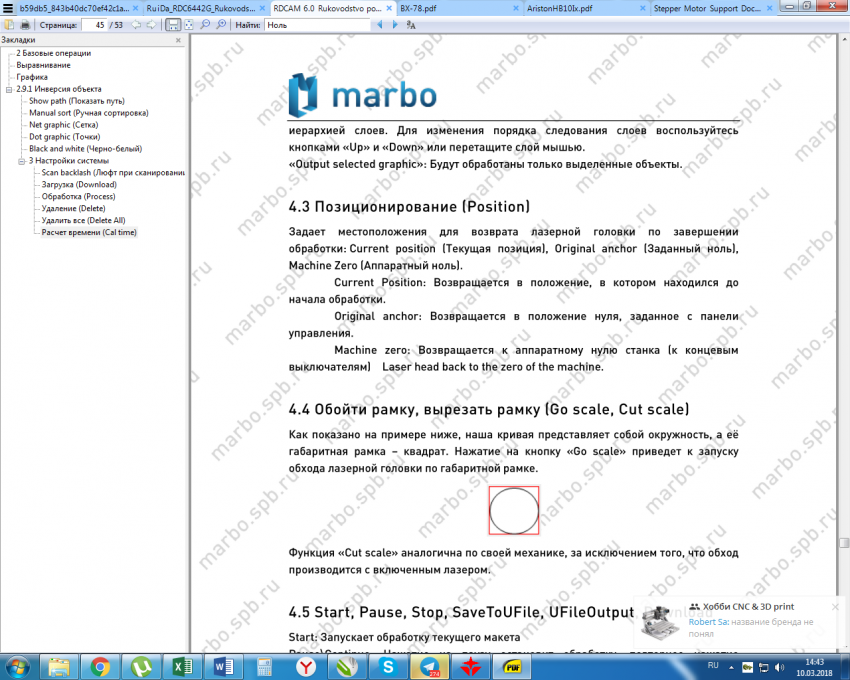

25 минут назад, CEPKO777 сказал:

Отводите голову в угол, нажимаете Origin и отсюда он и будет начинать.



только если в программе стоит значение " текущая позиция" current position

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Все решилось. Всем спасибо огромное!!! Как я и думал, тупил я....

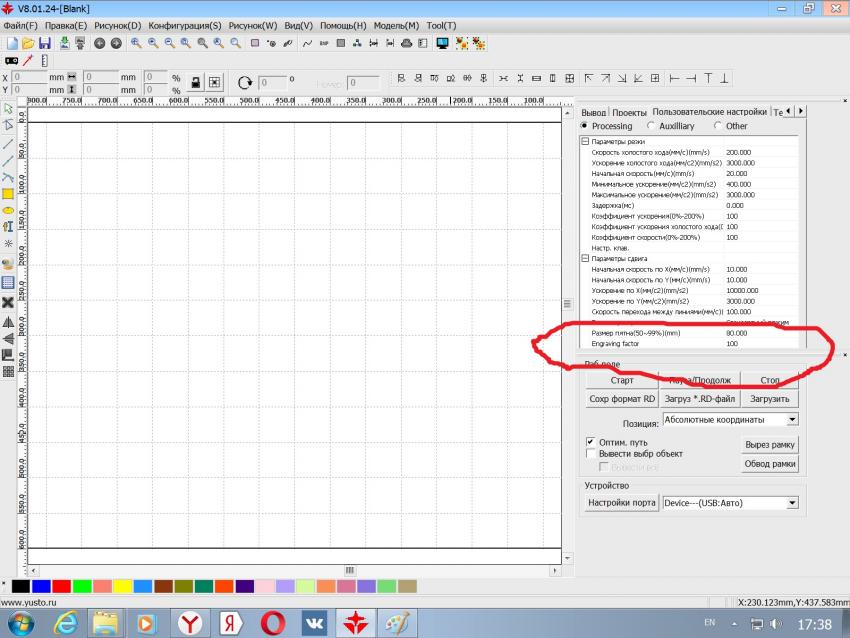

Настройки которые выложил александр внес(пользовательские настройки) и все заработало

20180310_170930.mp4

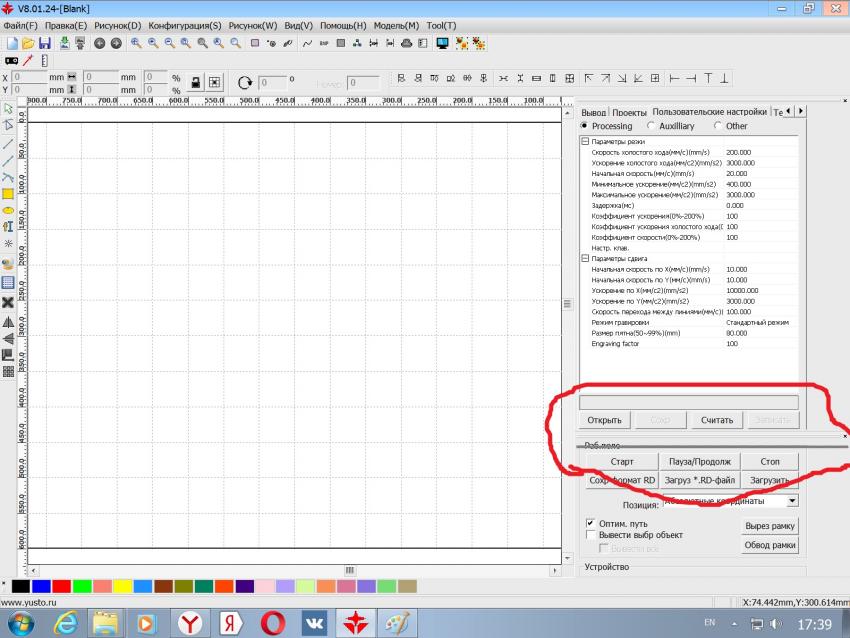

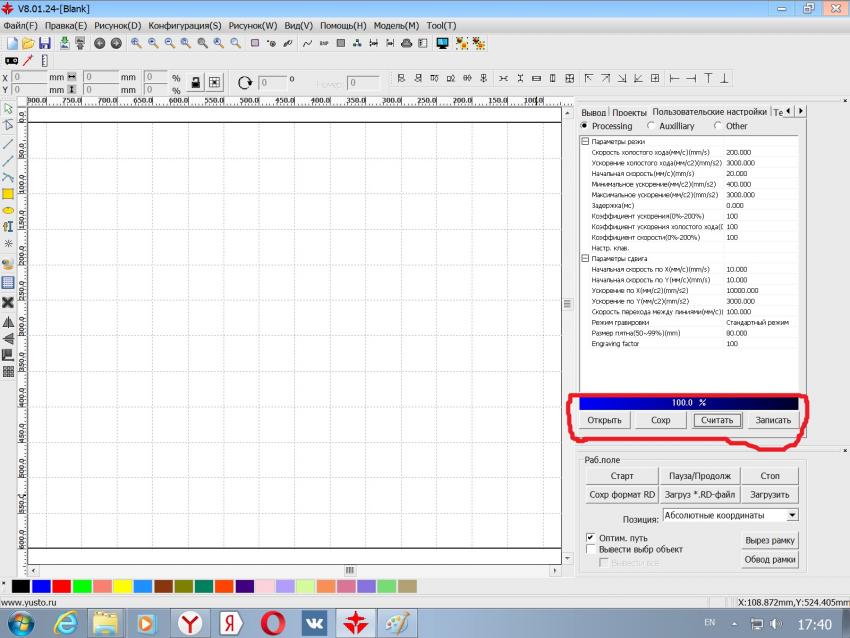

просто кнопки считать\записать не было видно. я думал что считывая параметры со станка в настройках, они считываются и в этих параметрах тоже.

прошу у всех прощения за занудство.....

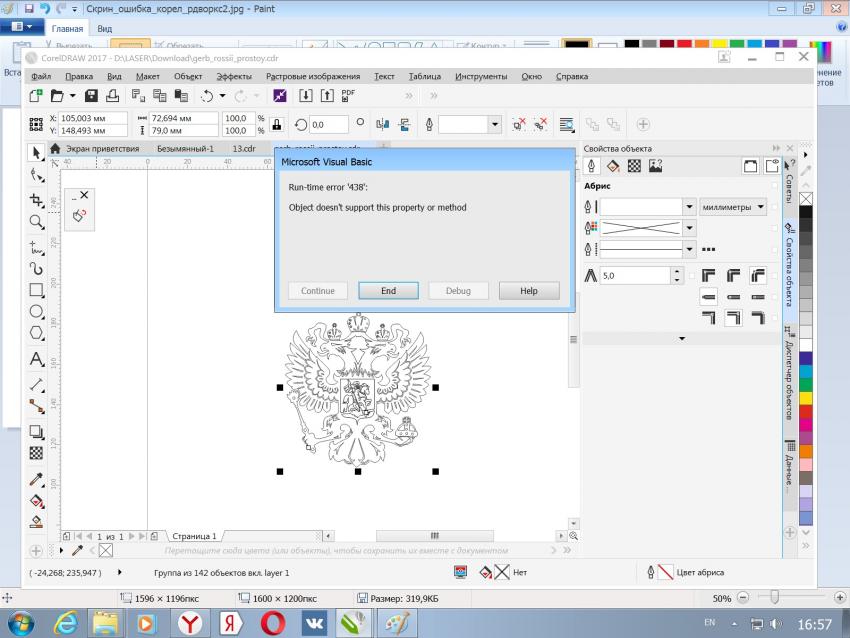

По плагину подскажите еще пожалуйста. когда нажимаю на кнопку плагина вылазиют ошибки. одна сразу при открытии корела, другая при нажатии на кнопку плагина. может я что то не так с макетом делаю..... ни кто не сталкивался с подобным?



чуется что корел опять не тот....

Изменено пользователем Maxidrom1507

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

точно не тот , что бы долго не объяснять, ищите жирненький - хотя бы весом 2 гига

Изменено пользователем alexander-1
