Юстировка, мать её, или что творит китаец

[alexander-1 2 480]

вот когда я видео снимал про молоток я знал что некоторым не понравиться, некоторые будут смеяться, но что делать если станок сделан в Китае абы как, прикрутили как нибудь и в продажу. Сама станина не регулируется? может её всё можно подвигать? Ну как то ведь нужно это сделать?

[Andy52280 123]

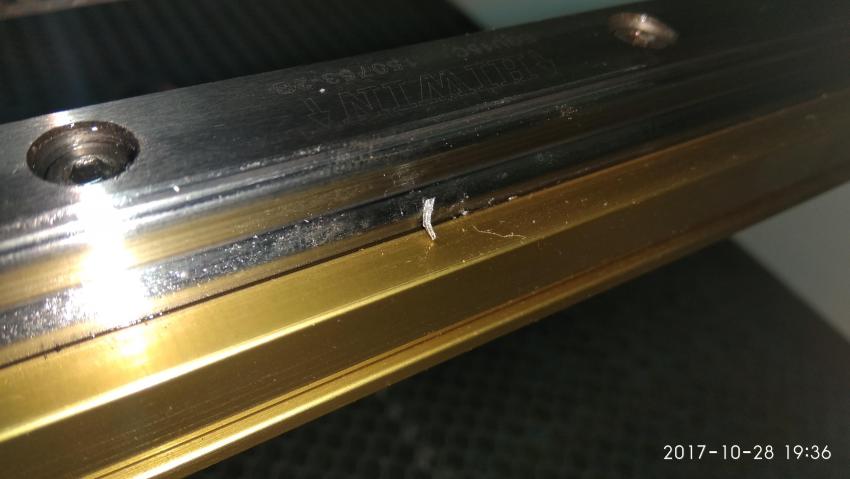

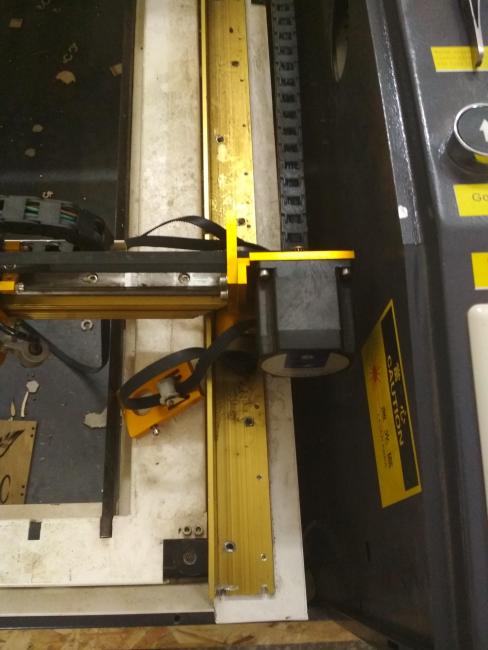

Станок явно куплен у товарища Солдатова энд компани?  У меня такое же ... с другим полем. Станина там коробчатая сварная из листа. Анодированные уголки, служащие только дистанционными вставками между держателями висячих валов оси Y, пришуруплены к станине. А вот под рельсой по оси X 100% навалена куча стружки от балки. Криворукие китайцы сверлят и прикручивают прямо по месту, не взирая на. И на эту стружку, где выше, где ниже, прикручена рельса. Естественно, рельсу гнет абы куда. А вся роль данного продавца сводится только к функции продажи. Никакой предпродажной подготовки и т.д. Море недоделок и граблей. Если б знал заранее - не купил бы. Самый нижний уровень "качества". Это еще что - там не затянут НИ ОДИН из клеммников. Во всем станке. Винты закручены до касания гильзы. А то, что в гильзе, как хрен в рукомойнике, болтается и спокойно вынимается зачищенный конец провода - ни китов, ни продавана не колыхает.

Изменено 22 ноября 2018 пользователем Andy52280

[Роман89 0]

1 час назад, Andy52280 сказал:

Станок явно куплен у товарища Солдатова энд компани?  У меня такое же ... с другим полем. Станина там коробчатая сварная из листа. Анодированные уголки, служащие только дистанционными вставками между держателями висячих валов оси Y, пришуруплены к станине. А вот под рельсой по оси X 100% навалена куча стружки от балки. Криворукие китайцы сверлят и прикручивают прямо по месту, не взирая на. И на эту стружку, где выше, где ниже, прикручена рельса. Естественно, рельсу гнет абы куда. А вся роль данного продавца сводится только к функции продажи. Никакой предпродажной подготовки и т.д. Море недоделок и граблей. Если б знал заранее - не купил бы. Самый нижний уровень "качества". Это еще что - там не затянут НИ ОДИН из клеммников. Во всем станке. Винты закручены до касания гильзы. А то, что в гильзе, как хрен в рукомойнике, болтается и спокойно вынимается зачищенный конец провода - ни китов, ни продавана не колыхает.

У этого  самого прости господи ... И что с ним делать Хз ! тупа мучаемся ,заказы сгорели уже ...

Ребя , ребя ....

2 часа назад, alexander-1 сказал:

вот когда я видео снимал про молоток я знал что некоторым не понравиться, некоторые будут смеяться, но что делать если станок сделан в Китае абы как, прикрутили как нибудь и в продажу. Сама станина не регулируется? может её всё можно подвигать? Ну как то ведь нужно это сделать?

не регулируется , все как выше описано ! Александр ,что посоветуешь?



[alexander-1 2 480]

Если бы увидеть сам станок... Я думаю придумал бы где его кувалдой поправить, гадать не хочу, придумайте где можно что то изменить, а если нет, то первым зеркалом по доле милиметра крутить винты и ловить оптимальное положение луча. Луч может немного не попадать точка в точку на втором, при этом максимально сблизятся точки справа. Главное чтобы из сопла не цеплялся, вообще-то выбор у вас есть

[Роман89 0]

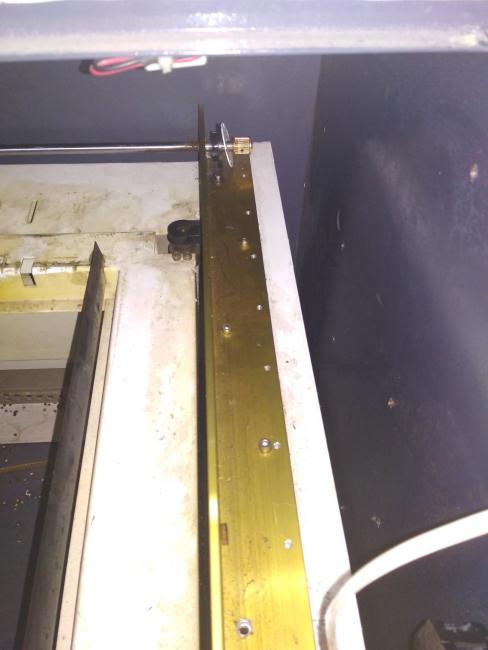

попробую на этом уголке расшевелить влево и вправо отверствия ! он такой хлипкий на углах

[alexander-1 2 480]

епать , так это даже не профиль

[Рамиль6090 1]

Роман, ватсап используешь? Дай номер. Возможно по видеосвязи и т.п. легче будет...

[Роман89 0]

12 минут назад, Рамиль6090 сказал:

Роман, ватсап используешь? Дай номер. Возможно по видеосвязи и т.п. легче будет...

89064204737

[Kuzmich25 0]

Доброго времени друзья и с наступающим.

с недавних пор появилась бяда !

лучь очень ЖИРНЫЙ стал

полез юстировать.

свел все в 1 угол.

в этом углу рез шикарно тонкий стал.

отьюстировал станок на все 9 точек (углы+середины) на 3ем зеркале бьет в 1 место(практически центр) НО !!!!

рез Жирный опять стал !!!!

линза немного заюзана и с трещиной(при юстировке четкой но на 1 из углов стола режет четко и тонко)

может я не туда рою ?

Мода луча странная !

перед 1 зеркалом четкая (центр прожжен далее плавно убывание мощи к краям)

на 2 зеркале Серп !!!!!!!!!!!!!!!!!!!!

труба ?

но блин если четко юстирую по 1 углу рез офигенный !!!(В ТОМ УГЛУ ГУДА НАСТРАИВАЛ)(сорри за капс переписать сложно(пятница)

если юстировак на все 9 точек то опять жирный рез с нагаром на верхних краях детали.

жидкость до 7 градусов

помещение не более 15

кто завангует в чем бяда ?!



[red_armyman 69]

34 минуты назад, Kuzmich25 сказал:

Доброго времени друзья и с наступающим.

с недавних пор появилась бяда !

лучь очень ЖИРНЫЙ стал

полез юстировать.

свел все в 1 угол.

в этом углу рез шикарно тонкий стал.

отьюстировал станок на все 9 точек (углы+середины) на 3ем зеркале бьет в 1 место(практически центр) НО !!!!

рез Жирный опять стал !!!!

линза немного заюзана и с трещиной(при юстировке четкой но на 1 из углов стола режет четко и тонко)

может я не туда рою ?

Мода луча странная !

перед 1 зеркалом четкая (центр прожжен далее плавно убывание мощи к краям)

на 2 зеркале Серп !!!!!!!!!!!!!!!!!!!!

труба ?

но блин если четко юстирую по 1 углу рез офигенный !!!(В ТОМ УГЛУ ГУДА НАСТРАИВАЛ)(сорри за капс переписать сложно(пятница)

если юстировак на все 9 точек то опять жирный рез с нагаром на верхних краях детали.

жидкость до 7 градусов

помещение не более 15

кто завангует в чем бяда ?!



серп значит цепляет где то, жирный потому что луч играет и попадает на трещину как результат расфокусировка луча

[Kuzmich25 0]

4 минуты назад, red_armyman сказал:

луч играет и попадает на трещину как результат расфокусировка луча

Ок ! завтра новую линзу испробую.(родная чистая американка, запасная мутная китаянка)
но кста идея с тем что луч в трещину может попадает не учитывал ! СЕНКС !!!

кстати есть еще 1 нюанс !

на зиму перевез станок в сарай из гаража.

в сарае по полу идет вибрация от компрессора !

но когда на 1 угол настраиваю рез четкий (сорри за повтор но просто чтоб исключить нюансы или учесть)

но осталось одно НО !

Серп на 2ом зеркале !?

на 3ем зеркале мода Овальная !!!(зеркала чистые)

был недавно случай. протер 1ое зеркало и оно зачокалось(пыль мож под крепежом была, протянул его и начались пляски)

Прошу ВангоВыводы !!!! (думаю 99% будут дельными)





[alexander-1 2 480]

red_armyman даже добавить нечего, всё чётко описано

[Skynet23rus 1]

Добрый день, и с наступающим на пятки НГ. Станок китаец 60Х90. Была проблема с юстировкой в одном из углов, но при помощи видео ГУРУ (не побоюсь писать с большой буквы) свет точки в кучу, но теперь другая проблема, а именно: по правой стороне в углах бьет в точку а в центре уходит в лево... с левой стороной в любом месте все норм... пробовал проворачивать направляющую на 180, эффекта 0. помогите зеленому разобраться с этим чудом узкоглазых братьев



[alexander-1 2 480]

 Я снимаю много, ни разу не снимал как я залажу в станок и гну левую направляющую, не красиво это будет выглядеть.

[Skynet23rus 1]

16 минут назад, alexander-1 сказал:

 Я снимаю много, ни разу не снимал как я залажу в станок и гну левую направляющую, не красиво это будет выглядеть.

Гнуть? вроде слова такого не писал.



Изменено 26 декабря 2018 пользователем Skynet23rus

[alexander-1 2 480]

29 минут назад, Skynet23rus сказал:

Гнуть? вроде слова такого не писал.



так я пишу  они провисают по середине, иногда киты сами ставят кривые, иногда нужно немножечко подогнуть

[Skynet23rus 1]

7 минут назад, alexander-1 сказал:

так я пишу  они провисают по середине, иногда киты сами ставят кривые, иногда нужно немножечко подогнуть

но тогда бы была бы реакция на проворот направляющей? или я не так понимаю?

[alexander-1 2 480]

ну если не гнуть то выставить среднее что то

[Skynet23rus 1]

2 минуты назад, alexander-1 сказал:

ну если не гнуть то выставить среднее что то

Разобрал станок, снял направлялку а она как кривая около 1 мм.. выровнил. заодно и левую снял. тоже кривая но не настолько. в процессе сборки. Надеюсь это справит ситуацию

[alexander-1 2 480]

можно сначала пробовать левую вверх, а правую вниз или просто пробовать ловить момент. Когда нижняя справа точка например внизу справа  середина в центре, а верх ещё выше и левее, тогда получится правой направляющей всё исправить.

[Skynet23rus 1]

9 минут назад, alexander-1 сказал:

можно сначала пробовать левую вверх, а правую вниз или просто пробовать ловить момент. Когда нижняя справа точка например внизу справа  середина в центре, а верх ещё выше и левее, тогда получится правой направляющей всё исправить.

Собрал, и теперь по всему полю бьет в точку. СПАСИБО ОГРОМНОЕ.

[alexander-1 2 480]

3 минуты назад, Skynet23rus сказал:

Собрал, и теперь по всему полю бьет в точку. СПАСИБО ОГРОМНОЕ.

супер! главное понять как это происходит

[Skynet23rus 1]

Только что, alexander-1 сказал:

супер! главное понять как это происходит

когда знаешь как вылечить то по пути от обратного можно дойти и до причины)))))



[Marko 32]

Всем доброго дня.

Китаец 1600*1000. Приехал в собранном виде, но на части поля были недорезы (правая часть, дальняя от трубы). Работал, работал на нем, стало постепенно хуже и хуже (но работало). В итоге плюнул, решил - сейчас как всё отъюстирую, а не получится, все равно искать настройщика. Ломать - не строить, в общем приехал человек.

Три точки сводятся, одна - нет. Правая, которая ближе к трубе, ниже остальных на миллиметров 5. Направляющие Hiwin. Изначально выставляли станок по обычному уровню, казалось все ок, в конечном итоге взяли лазерный, выставили станок, направляющие все в одной плоскости. Оказалось что обычный уровень не очень-то и ровный, вернее совсем кривой.

Имеем все равно те же 5 мм. Чего делать?

При этом еще возник вопрос, до юстировки резал на линзе 50,8 и фанеру 12 мм (3/4 сорт или даже 4/4, просто в качестве эксперимента), сейчас режет шестерку 2/2 на режимах, в два раза медленнее, чем было ранее. Тонкая фанера 3-4 мм на срезе вообще светлая-светлая, будто режу чем-то маломощным, скорость её резки упала в те же 2 раза, даже с линзой 76. С МДФ вообще беда. Труба 150 Вт. Может ли быть это связано только с юстировкой (только её и трогали) или может и электроника? Миллиамперметр еще не ставил, в процессе.

Станок отработал 4 месяца в щадящем режиме.

Изменено 7 марта 2019 пользователем Marko

[k0nstA 170]

5 часов назад, Marko сказал:

(только её и трогали)

а зеркала и линза в порядке?
