Кривой круг при резке

[van4ezzz 0]

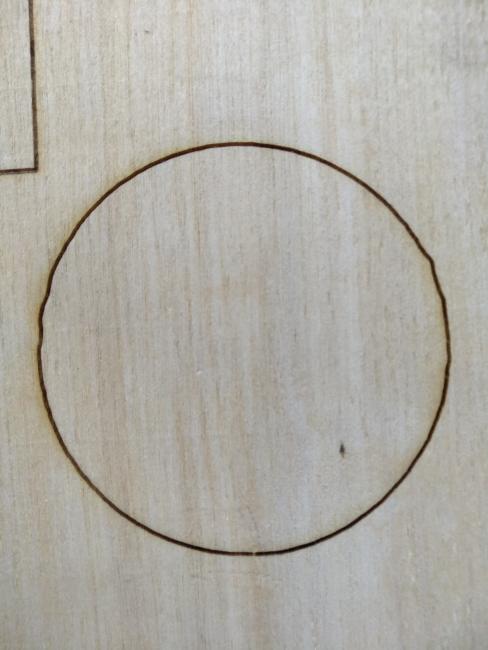

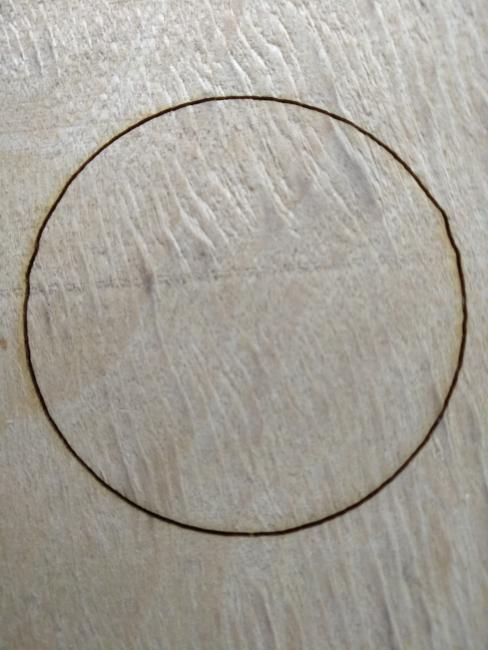

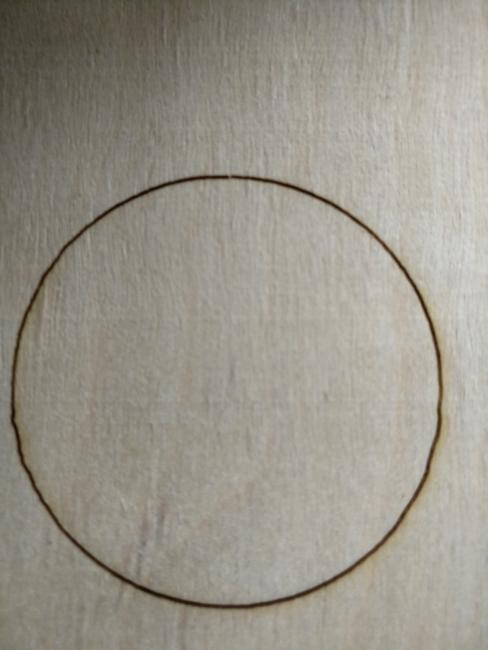

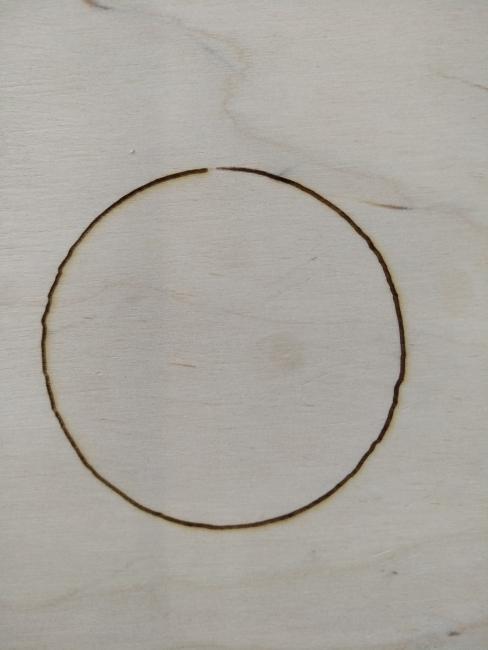

Друзья, всем доброе утро. Появилась проблема с моим станком. Появилась она после того как мы с другом разобрали чутка станок чтобы почистить направляющие и подшипники и смазать их.  Когда собрали обратно при резке круга начальная и конечная точка не совпадали + круг был какой то кривой. Вчера решили еще раз пересобрать ибо заметили что натяжной ролик одного ремня как то сильно болтался после этого процесса точка начала и конца стала совпадать а вот круг так и остался неочень. Причем можно заметить что все круги одинаково кривые как под копирку. Подскажите пожалуйста, куда копать ? фото прилагаю.

[008shadow 236]

van4ezzz

Зеркала проверьте, возможно болтаются. Люфт на голове... Если  можете выложите видео с процессом резки

[Дарья Поскотина 4]

Здравствуйте, а другие фигуры с такими же дефектами?

[van4ezzz 0]

008shadow понял. как доберусь до станка выложу видео.

Дарья Поскотина пробовал еще прямоугольник. размер совпадает и линии ровные.

[DENISOV 1]

1 час назад, van4ezzz сказал:

008shadow понял. как доберусь до станка выложу видео.

Дарья Поскотина пробовал еще прямоугольник. размер совпадает и линии ровные.

Этому все виной преднатяг направляющих ослабте их и будет вам счастье

[Дарья Поскотина 4]

1 час назад, DENISOV сказал:

Этому все виной преднатяг направляющих ослабте их и будет вам счастье

Вероятнее всего, т.к. прямоугольник выполняется корректно, а окружность - с дефектами. В последнем случае одновременно задействованы две направляющие. Регулировка последних, думаю, ваш случай. Отсюда и вопрос о других фигурах.

Был аналогичный случай, правда, дефекты были не критичны. После профилактики изменился звук при работе с криволинейными фигурами... легкий гул.
Пришлось покумекать)

Изменено 21 ноября 2017 пользователем Дарья Поскотина

[van4ezzz 0]

Дарья Поскотина а можете как новичку объяснить что такое преднатяг направляющих и как это регулируется?  Я только начинаю учиться решать такие проблемы)))  заранее спасибо.

[LaserRay 5]

Возникла почти аналогичная проблемка... Но ослабление ремней ничего не дало...

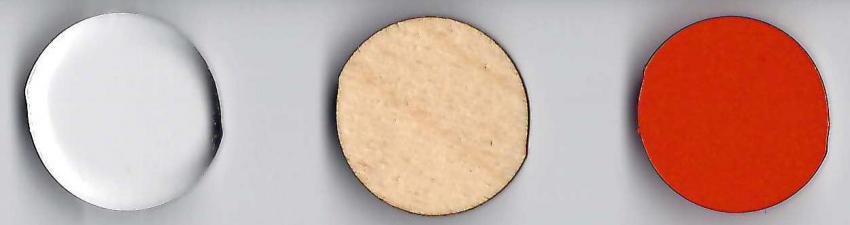

На отсканированных образцах должна была быть ровная окружность диаметром 25 мм. А получились такие вот штуки. Как будто окружность разделена пополам и эти половинки совсем немного смещены относительно друг друга. Причём точка вреза находится на "15 часов" (если представить эти окружности циферблатом) - то есть лазер начинает резать, немного проходит вниз (примерно до "16 часов"), смещается, режет полноценную полуокружность, затем где-то на "22 часах" снова смещается и продолжает резать вторую ровную полуокружность, сходясь на "15 часов" в начальную точку.

Заметили эту ситуацию вот на днях, после смены подшипников для X-оси. При проверке и никаких намёков не было на какой-либо косяк, всё встало ровно и хорошо.

Может, кто-нибудь сталкивался с подобным?

[Andy52280 123]

Первое предположение - муфта не затянута.

[LaserRay 5]

В 15.02.2019 в 15:36, Andy52280 сказал:

Первое предположение - муфта не затянута.

Спасибо!!!

Муфта оказалась в порядке... Но именно Ваша наводка разрешила проблему. Проверили все затяжки - оказалось, что винтик, который утапливается в шлицы под ремешком оси X, не был затянут до самого конца. Дозатянули - все круги стали ровными-ровными!!!
