Дорога

Перемещение лазерной головки в LaserWork

Рекомендуемые сообщения

Подскажите, как переместить лазерную головку в нужную точку ?  Задавая точные координаты по оси Х и Y. Стрелками перевести головку не вариант, нужны точные координаты. Станок на Руиде.  Спасибо )

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Дорога, где кнопка Старт в Руиде, есть выбор позиции резки.

Скорее всего у вас стоит "Текущая позиция" ("Current posotion") надо выбрать из списка "Абсолютные координаты" ("Absolute coordinate")


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Да, спасибо )  У меня стояла "Текущая позиция",  я поставил  "Абсолютные координаты" . А где мне задавать параметры ? Мне например нужно переместить головку по Х - 354 и по Y - 433. Где мне их задать ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

13 часов назад, Дорога сказал:

Да, спасибо )  У меня стояла "Текущая позиция",  я поставил  "Абсолютные координаты" . А где мне задавать параметры ? Мне например нужно переместить головку по Х - 354 и по Y - 433. Где мне их задать ?

Координаты задаются в поле в левом верхнем углу. Красным выделил - это координаты, желтым это размер детали.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Спасибо я понял) Буду пробовать. Просто раньше я эти координаты менял, у меня двигалось изделие по полю, а не лазерная головка...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

50 минут назад, Дорога сказал:

Спасибо я понял) Буду пробовать. Просто раньше я эти координаты менял, у меня двигалось изделие по полю, а не лазерная головка...

Все правильно, вы не забывайте, что лазерная головка привязана к изделию, ее обозначает зеленый квадрат. Если у вас поле чистое, этот квадрат находится в нулевой точке, но когда вы вставляете и выделяете изделие, этот квадрат будет перемещен к нулевой точке вашего задания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

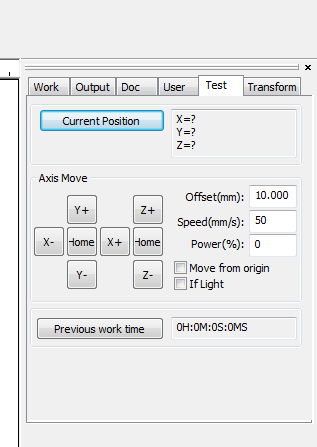

вот этими кнопками от позиции нуля можно выставить нужные координаты

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
