Рез не в размер

[Rudiarius 37]

Всем привет!

Столкнулся с проблемой, режу квадрат 100*100, он получается идеальным, режу круг диаметром 100, по Х он 100, а по У 99,8. Люфтов не обнаружил. Куда смотреть?



[alexander-1 2,480]

4 минуты назад, Rudiarius сказал:

Всем привет!

Столкнулся с проблемой, режу квадрат 100*100, он получается идеальным, режу круг диаметром 100, по Х он 100, а по У 99,8. Люфтов не обнаружил. Куда смотреть?



гдето какому то из двигателей тяжело тянуть, другому легче, начните с протирки и смазки, далее по драйверам напряжение глянуть

[Rudiarius 37]

16 минут назад, alexander-1 сказал:

гдето какому то из двигателей тяжело тянуть, другому легче, начните с протирки и смазки, далее по драйверам напряжение глянуть

Все протерто и смазано, пробовал драйвера поменять местами, но они разные, получился овал. А где смотреть напряжение?и какое оно должно быть?

[PavelK 1,525]

На питании драйверов. Не должно проседать под нагрузкой и быть в пределах допустимого для них, ну и так же в пределах допустимого для материнки.

Начало и конец круга стыкуются? Попробуйте несколько кругов с разными местами начала и если на всех стыкуются начало и конец, то дело не в механике и нужно настраивать шаг оси в настройках материнки.

[Rudiarius 37]

23 часа назад, PavelK сказал:

На питании драйверов. Не должно проседать под нагрузкой и быть в пределах допустимого для них, ну и так же в пределах допустимого для материнки.

Начало и конец круга стыкуются? Попробуйте несколько кругов с разными местами начала и если на всех стыкуются начало и конец, то дело не в механике и нужно настраивать шаг оси в настройках материнки.

Круги стыкуются. Пробовал в разных местах стола и врезку в разных местах.

Делал тестовый прорез по 150мм(максимальный размах штангенциркуля) размер идет. Именно с кругами беда.

[Rudiarius 37]

С помощью микрометра сделал замеры. Перестроил материнку. Размер теперь 100% точные на квадратах, а вот с кругом беда так и не ушла...

Думаю на толщину луча...

[PavelK 1,525]

@Rudiarius  Может быть вполне из-за юстировки, если чуть чуть-чуть гуляет, этого достаточно.

[Rudiarius 37]

@PavelK Сегодня попробую обратную юстировку сделать. Никогда не думал, что у нас в городе проблему с лазерными указками, 14 магазинов объехал пока нашел...

[PavelK 1,525]

@Rudiarius  Что значит "обратную" ? От головки к трубке? Не нужно, только хуже сделаете либо вообще не отюстируете.

[Rudiarius 37]

Смотрел видео, вроде ничего сложного. Какие то подводные камни?

[PavelK 1,525]

@Rudiarius  Это как клапана в движке менять через глушитель...  Если вкратце, то на последнем шаге вам нужно будет регулировать саму трубку, и не на всех станках это удобно делать. На некоторых она только вверх-вниз регулируется. Ну и придётся её очень долго туда-сюда двигать, что бы луч из трубки соответствовал лучу от лазерной указки, а так же может быть вообще не хватит места для регулировки (если перекос большой будет). В общем можно, но это извращение.

[Rudiarius 37]

Понял, спасибо!

[Rudiarius 37]

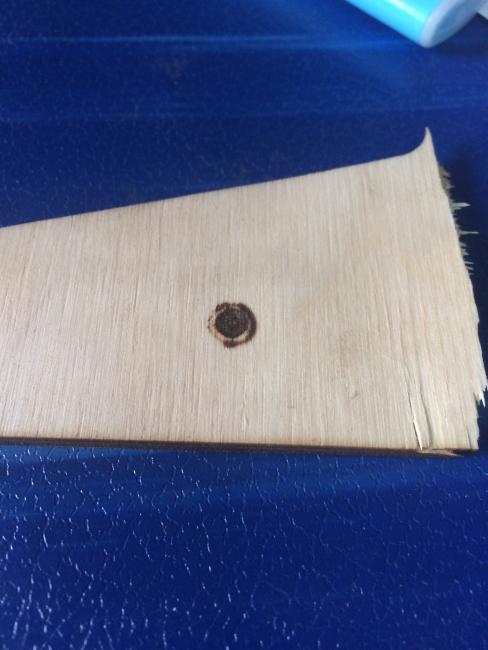

Выстрел перед первым зеркалом. Трубке хана?

[PavelK 1,525]

Поживёт ещё.

[Rudiarius 37]

Рискнул и попробовал обратную юстировку, доделывать не стал, нашел горб на оси Х, от 0 до 850 луч бьет ровно в центр, от 850 до 1000 уходит вверх. Решил на следующих выходных подложить под направляющую фольгу, надеюсь поможет. Скорость реза фанеры 6мм. увеличилась после юстировки с 12мм/сек 60% мощности до 20мм/сек мощность 60%. Трубка 100Вт. Станку чуть меньше года.

Изменено 5 июня, 2017 пользователем Rudiarius
