Гравировка букв и изображений в векторе со сплошной заливкой

[fotokeramika 0]

Добрый день!

Не нашел такой темы на форуме и решил спросить.

Это моя дебютная тема на форуме, так что просьба "не кидать сильно помидорами", если что не так....

Начинаю осваивать лазерный станок и появился вопрос, как можно в режиме Cut гравировать буквы, цифры и изображения, чтобы гравировало не только контур буквы или цифры, а и внутри буквы или цифры выжигая их сплошняком.

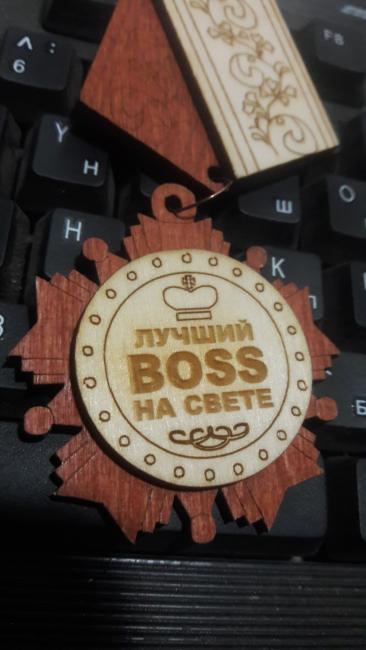

Пример того, что я хочу:

Надпись на медальке здесь делалась явно в режиме резки, а не гравировки, больно четкий контур у букв.

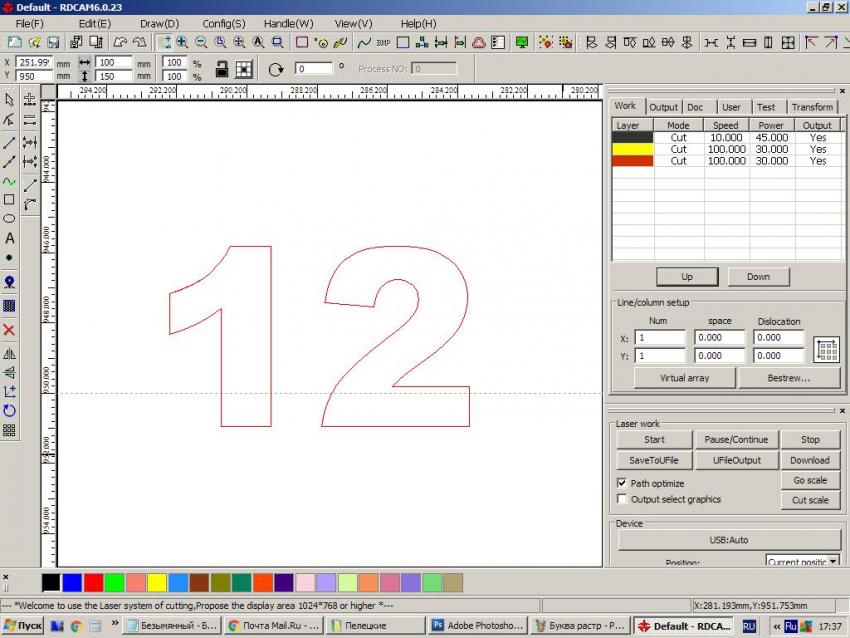

Когда я файл кореловский или из иллюстратора перевожу в dxf формат, чтобы через laseworkV6 его запустить на гравировку, то в лазерворке я вижу следующую картину:

Хоть дизайнер мне и говорит, что делал векторную заливку букв и цифр, но после импорта в лазеворк, векторная заливка куда-то "сдувается" и остается только контур букв. Что я делаю не так. Просьба подсказать хотя бы направление куда "копать" в моем случае.

Заранее спасибо.



Изменено 12 мая, 2017 пользователем fotokeramika

[PavelK 1,524]

Вы путаете резку и гравировку. В окне, где слои, поставьте режим ("mode")  в  "scan" это и будет гравировка.

Не сквозную резку контуров лучше называть черчение или рисование. А сквозную резку соответственно просто резкой.

[fotokeramika 0]

Большое спасибо, не знал до вашего сообщения, что если букву в векторе, выставить в режиме Scan, то она будет гравироваться по всей своей площади, а не только по контуру как в режиме Cut.

Приятное открытие.

[008shadow 235]

В 12.05.2017 в 23:21, fotokeramika сказал:

Большое спасибо, не знал до вашего сообщения, что если букву в векторе, выставить в режиме Scan, то она будет гравироваться по всей своей площади, а не только по контуру как в режиме Cut.

Приятное открытие.

Просто иногда полезно почитать MANUAL хотя бы про примитивы.))) Удачи в освоении.

[Дмитрий78 6]

В 14.05.2017 в 10:11, 008shadow сказал:

Просто иногда полезно почитать MANUAL хотя бы про примитивы.))) Удачи в освоении.

Где, подскажите, где взять этот мануал?

[008shadow 235]

Вроде не ленивый человек.... В всети конечно как вариант http://marbo.spb.ru/articles/RDCAM 6.0 Rukovodstvo polzovatelya.pdf

[Дмитрий78 6]

@008shadow правда забыл уточнить что станок у меня со старой материнской платой и rdcam мне не доступен. Только плагин для корела. Попытался поискать, все не то. А вопросы остаются.

[Кузьма 1]

всем привет

я тут совсем новичек



вопрос такого плана

как в короле сохрать текст , что бы буквы были в виде одной линии , а не обводились в виде шаблона.

необходимость для маркировки мелкого текста размером 3мм

[YaltLex 52]

Сам копал в интернете тему про шрифт в одну линию (монолинейный шрифт), чтобы быстро гравировать на механическом гравере. К сожалению сделал вывод, что корел и т.п. не поддерживает такие шрифты. Есть векторные файлы монолинейных шрифтов (люди сами рисовали, спасибо им), но там нужно буковки вручную выставлять. При работе "текст по кругу" это уже тяжело.

[Кузьма 1]



мож другие варианты есть, народ отзовитесь ????

[Кузьма 1]

ау

[PavelK 1,524]

Качаете FontForge и создаёте шрифт, который нужен. За основу можно взять шрифт Hair-2, его изменить достаточно легко, по сравнению с остальными и он наиболее похож к нужному. По FontForge есть уроки в Ютьюбе, но там не сложно и можно научиться методом тыка.

Поделиться своими наработками не могу, т.к. сделал специально для своих разработок.

[Руслан372 0]

Помогите пожалуйста. Столкнулся с проблемой гравировки текста , при гравировке текста ,текст разворачивается в другую сторону

[alexander-1 2,480]

если руида, то в проге вкладка конфиг/ верхняя вкладка/ точку снять или поставить по иксу, если м2 материнка то отправьте на гравировку и вверху слева миррор галочка

[Руслан372 0]

Я работаю в программе MM3D

[alexander-1 2,480]

ну тоже должно быть какое то зеркальное отражение по уксу

[PavelK 1,524]

23 часа назад, Руслан372 сказал:

MM3D

Это ведь для 3Д принтера софт... Или уточните, что хоть за станок и управляющая плата.

Если всё таки лазер, то направление осей в настройках правильно выставлено? Текст в окне программы правильно выглядит или при импорте он то же отзеркален?

[Руслан372 0]

да 3d гравер



[PavelK 1,524]

Инструкция, по видимому к Вашему аппарату:

http://www.easternlogic.com.tw/download/MarkingMate_EN_22.pdf



[Руслан372 0]

14 минут назад, PavelK сказал:

Инструкция, по видимому к Вашему аппарату:

http://www.easternlogic.com.tw/download/MarkingMate_EN_22.pdf



я нашел мой лазер 50W 3D Laser Engraving Machine Engrave  on any Curved Workpieces

19 минут назад, PavelK сказал:

Инструкция, по видимому к Вашему аппарату:

http://www.easternlogic.com.tw/download/MarkingMate_EN_22.pdf



сайт https://www.man-manufacturer.com/50W-3D-Laser-Engraving-Machine-Engrave-on-Any-Curved-Workpieces-pd96440346.html

[alexander-1 2,480]

4 часа назад, Руслан372 сказал:

я нашел мой лазер 50W 3D Laser Engraving Machine Engrave  on any Curved Workpieces

сайт https://www.man-manufacturer.com/50W-3D-Laser-Engraving-Machine-Engrave-on-Any-Curved-Workpieces-pd96440346.html

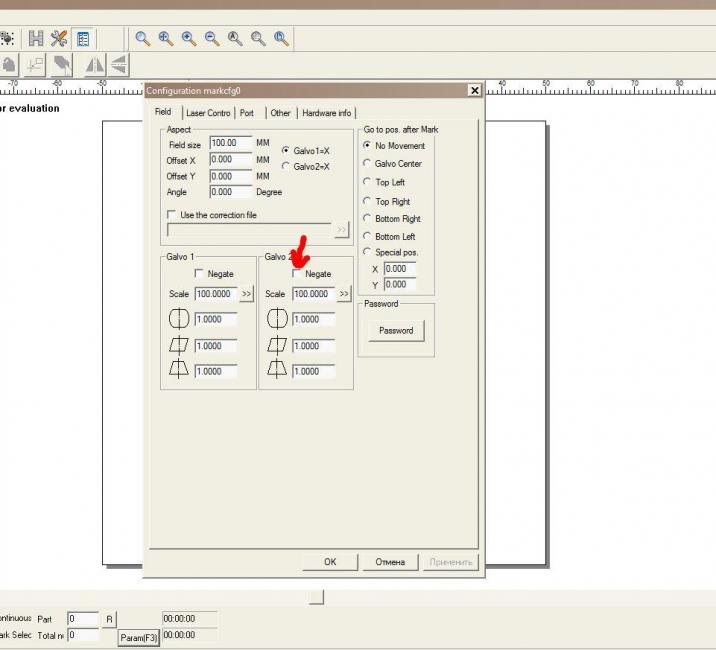

на сайте станок с программой EzCad, если так то кнопка ф3 и

Если прога , которая выше, то 48 страница

Изменено 7 января, 2020 пользователем alexander-1

[Руслан372 0]

14 часов назад, alexander-1 сказал:

на сайте станок с программой EzCad, если так то кнопка ф3 и

Если прога , которая выше, то 48 страница

Спасибо вам большое!Я просто новичек не имею опыта начал работать 3-го числа.

[Samsonik 0]

Я прочитал ответы тут но не нашёл под меня ответ)) я написал слово в программе inkscape, сделал контур, но не могу найти как сделать слово чтобы при перенести в программу laser grbl чтобы гравировать слово полностью а не контуры! Надеюсь смог объяснить

[PavelK 1,524]

15.07.2022 в 09:31, Samsonik сказал:

в программу laser grbl чтобы гравировать слово полностью а не контуры!

Здравствуйте. Вроде бы она досихпор не умеет гравировать сразу из контуров, так что их сначала необходимо залить и перевести в растровое изображение.
