Проблемы с юстировкой

[DENISOV 1]

Только что, alexander-1 сказал:

на втором - да, потом можно сместить стойку зеркала куда нужно

А почему на всем форуме нигде об этом не сказанно ?конкретно

[alexander-1 2 480]

Только что, DENISOV сказал:

А почему на всем форуме нигде об этом не сказанно ?конкретно

наверно плохо искали или никто не спросил или лень писать, у меня где то на канале есть видео где я вкратце описываю это, но вряд ли найду)

[DENISOV 1]

2 минуты назад, alexander-1 сказал:

на втором - да, потом можно сместить стойку зеркала куда нужно

Пипец а думаю программа павла и реклаба пытается настроить чтобы с дальней и ближней точки она бьет только в одну часть зеркала без изменения ни в 1 мм а оказывается что нужно настроить так что просто лучь находился в пределах зеркала с ближней и дальней точки

[birkan 13]

главное добиться точка в точку (параллельность нужна). На 3-м зеркале в центр нужно, чтобы вертикаль была.

Изменено 18 ноября 2017 пользователем birkan

[alexander-1 2 480]

1 минуту назад, DENISOV сказал:

Пипец а думаю программа павла и реклаба пытается настроить чтобы с дальней и ближней точки она бьет только в одну часть зеркала без изменения ни в 1 мм а оказывается что нужно настроить так что просто лучь находился в пределах зеркала с ближней и дальней точки

ну я программу эту не юзал, не могу комментировать, может там что то есть по этому поводу

[birkan 13]

Только что, alexander-1 сказал:

ну я программу эту не юзал, не могу комментировать, может там что то есть по этому поводу

я ее не понял... лучше без нее.

[DENISOV 1]

Только что, birkan сказал:

я ее не понял... лучше без нее.



1 минуту назад, alexander-1 сказал:

ну я программу эту не юзал, не могу комментировать, может там что то есть по этому поводу

Вобщем получается так

с 1 зеркала на 2 зеркало нужно попасть в границы зеркала с ближней и дальней точки

с 2 зеркала на 3 зеркало нужно попасть в границы зеркало в ближней и дальней точки

с 3 зеркала на линзу нужно попасть в центр линзы чтобы лучь смог выйти верно ?

5 минут назад, birkan сказал:

я ее не понял... лучше без нее.

Вобщем получается так

с 1 зеркала на 2 зеркало нужно попасть в границы зеркала с ближней и дальней точки

с 2 зеркала на 3 зеркало нужно попасть в границы зеркало в ближней и дальней точки

с 3 зеркала на линзу нужно попасть в центр линзы чтобы лучь смог выйти верно ?

12 минут назад, alexander-1 сказал:

наверно плохо искали или никто не спросил или лень писать, у меня где то на канале есть видео где я вкратце описываю это, но вряд ли найду)

Еще хотел спросить было ли такое у вас что при 10% мощьности на реси 100 ват  при юстировки когда лучь уже почти выходит лучь кривится и притягивается к металической трубке

[birkan 13]

3 минуты назад, DENISOV сказал:

с 3 зеркала на линзу нужно попасть в центр линзы чтобы лучь смог выйти верно ?

Нет. На 3-е зеркало нужно попасть в центр, иначе луч будет попадать на стенки или гулять, в зависимости от фокуса линзы и длины сопла. А далее настроить вертикальность луча, чтобы попадал в центр линзы и центр сопла.

[alexander-1 2 480]

Только что, DENISOV сказал:



с 1 зеркала на 2 зеркало нужно попасть в границы зеркала с ближней и дальней точки и подстроить креплением зеркала в середину

с 2 зеркала на 3 зеркало нужно попасть в границы зеркало в ближней и дальней точки. Здесь немного не так. Если у вас в голову бьёт высоко или низко вблизи и вдали а второе уже настроено, то скорее всего нужно начинать с подъёма или опускания трубы, потом всё сначала, если же в голову бьёт плохо по сторонам, то можно вторую стойку двигать соответственно, иногда нужна фреза





[DENISOV 1]

27 минут назад, alexander-1 сказал:

35 минут назад, DENISOV сказал:



с 1 зеркала на 2 зеркало нужно попасть в границы зеркала с ближней и дальней точки и подстроить креплением зеркала в середину

с 2 зеркала на 3 зеркало нужно попасть в границы зеркало в ближней и дальней точки. Здесь немного не так. Если у вас в голову бьёт высоко или низко вблизи и вдали а второе уже настроено, то скорее всего нужно начинать с подъёма или опускания трубы, потом всё сначала, если же в голову бьёт плохо по сторонам, то можно вторую стойку двигать соответственно, иногда нужна фреза





У меня трубка бьет четко в центр мишени первого зеркала



[DENISOV 1]

42 минуты назад, alexander-1 сказал:

51 минуту назад, DENISOV сказал:



с 1 зеркала на 2 зеркало нужно попасть в границы зеркала с ближней и дальней точки и подстроить креплением зеркала в середину

с 2 зеркала на 3 зеркало нужно попасть в границы зеркало в ближней и дальней точки. Здесь немного не так. Если у вас в голову бьёт высоко или низко вблизи и вдали а второе уже настроено, то скорее всего нужно начинать с подъёма или опускания трубы, потом всё сначала, если же в голову бьёт плохо по сторонам, то можно вторую стойку двигать соответственно, иногда нужна фреза





Это кошмар какой то а теперь я настроил так что что из дальней что и ближней точки бьет все в одно место

[DENISOV 1]

1 час назад, birkan сказал:

Нет. На 3-е зеркало нужно попасть в центр, иначе луч будет попадать на стенки или гулять, в зависимости от фокуса линзы и длины сопла. А далее настроить вертикальность луча, чтобы попадал в центр линзы и центр сопла.

Привет посмотри так подойдет ?

WhatsApp Video 2017-11-18 at 23.23.06.mp4

[birkan 13]

31 минуту назад, DENISOV сказал:

Привет посмотри так подойдет ?

WhatsApp Video 2017-11-18 at 23.23.06.mp4



Restartrewind 20 secondsPlayPauseforward 20 seconds

Mute

Volume:

Caption

Full Screen

time 01:00

100% played

точка в точку то чего сложно что ли сделать? Подкрутили, стрельнули, подкрутили, стрельнули все в ту же мишень.

[DENISOV 1]

Только что, birkan сказал:

точка в точку то чего сложно что ли сделать? Подкрутили, стрельнули, подкрутили, стрельнули все в ту же мишень.

Я спрашиваю не за сложность а за правельно ли я делал ?

Сейчас вроде передала теперь стреляет четко в мешень теперь вопрос как настроить выходной лучь?

Я как понял я снял кончик упер ее в мишень на подвижном столе и стрельнул и вот что получил

[DENISOV 1]

Только что, birkan сказал:

точка в точку то чего сложно что ли сделать? Подкрутили, стрельнули, подкрутили, стрельнули все в ту же мишень.

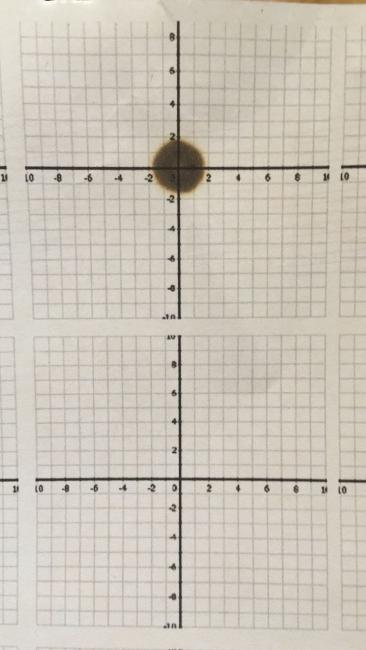

Оказывается последнее зеркало нужно настраивать без лины а я сначало настроил с линзой теперь передал вот что получилось без линзы

Теперь вопрос даже стоит линза точка без калпочка толщиной в пол сантима а отверстие в колпочке всего 2 мм почму так ?

[birkan 13]

17 минут назад, DENISOV сказал:

Оказывается последнее зеркало нужно настраивать без лины а я сначало настроил с линзой теперь передал вот что получилось без линзы

Теперь вопрос даже стоит линза точка без калпочка толщиной в пол сантима а отверстие в колпочке всего 2 мм почму так ?

фокусное расстояние

[008shadow 236]

12 часов назад, alexander-1 сказал:

кто подскажет, зачем трубу выставлять по уровню?

Хороший вопрос!!!)))

Никогда не задавался этим вопросом и никогда не ставил трубу по уровню, да и станок тоже ))) но всегда "улыбают" такие решения.







[alexander-1 2 480]

стреляй с линзой, у меня больше нет сил...



[vasa29 571]

1 час назад, 008shadow сказал:

13 часов назад, alexander-1 сказал:

кто подскажет, зачем трубу выставлять по уровню?

Хороший вопрос!!!)))

Это секта.

[alexander-1 2 480]

если кто то это делает- значит есть какая то цель?

[Эндорфин 37]

11 минут назад, alexander-1 сказал:

если кто то это делает- значит есть какая то цель?

Я предполагаю что это для того что бы настроить первое зеркало и сильно его не крутить  получается лучь идет более менее порарально столу затем зеркало выставить более мене под 46 град и особо крутить и долго наставив ать не нужно.

[alexander-1 2 480]

Если бы сначала стол по уровню выставляли, я бы мог ещё как то понять и то с трудом, а просто трубу по уровню ( без обид) глупо. Зачем её выставлять если через минуту станок может быть сдвинут с места и один угол например завалиться , или наоборот выровняется, да и как и относительно ровно чего стоит стол, станина, зеркала на них? Вот если бы начинать с корпуса, потом станина, потом зеркала и уже потом труба

[Эндорфин 37]

Только что, alexander-1 сказал:

Если бы сначала стол по уровню выставляли, я бы мог ещё как то понять и то с трудом, а просто трубу по уровню ( без обид) глупо. Зачем её выставлять если через минуту станок может быть сдвинут с места и один угол например завалиться , или наоборот выровняется, да и как и относительно ровно чего стоит стол, станина, зеркала на них? Вот если бы начинать с корпуса, потом станина, потом зеркала и уже потом труба

Так он и написал выставил станок по уровню и трубку Стол передвижной не как не контачит с Зеркалами А вот направляющие все и зеркала они более менее зависят он уровня всего станка.

[008shadow 236]

46 минут назад, Эндорфин сказал:

Так он и написал выставил станок по уровню и трубку Стол передвижной не как не контачит с Зеркалами А вот направляющие все и зеркала они более менее зависят он уровня всего станка.

Станок по уровню!!! Что именно сюда входит -корпус, станина может направляющие??? И как зависят направляющие от положения уровня?

Настроенный станок может и будет работать, и под углом в 10-20-30 гр. (утрирую), будет правда неудобно). Или вы хотите сказать, что луч выйдя из трубки стремится к горизонту?

Еще говорят трубу по уровню выставили -это как? Взяли и отстроили крепеж трубы по уровню или станину или направляющие? Если отстроили крепежи по уровню о настройке лазера можно вообще забыть....

Гравируем стекла, зеркала большого размера, с передвигом заготовки. Приходится двигать станок.

Короче! Хотите ставьте по уровню (гемор и уйма потраченного времени). На это alexander-1 уже сказал свое мнение, кое полностью поддерживаю.



Изменено 19 ноября 2017 пользователем 008shadow

[alexander-1 2 480]

я уточню, выставленный корпус по уровню, нужно прибить или приварить к полу, который должен быть тоже выставленный, а уже после этого можно все цеплять на станок по уровню.
