pepe_88

AWC 708 mb 450a

Рекомендуемые сообщения

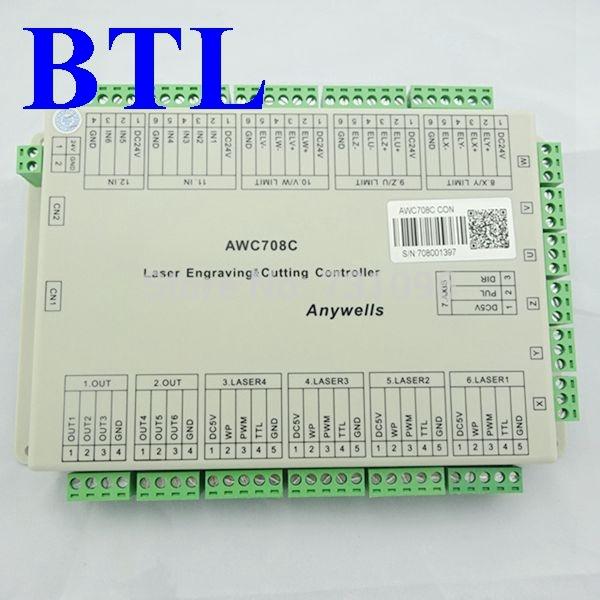

помогите подключить  этот контролер к драйверам и блокам питания





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

По-моему на картинках и так всё подписано =)

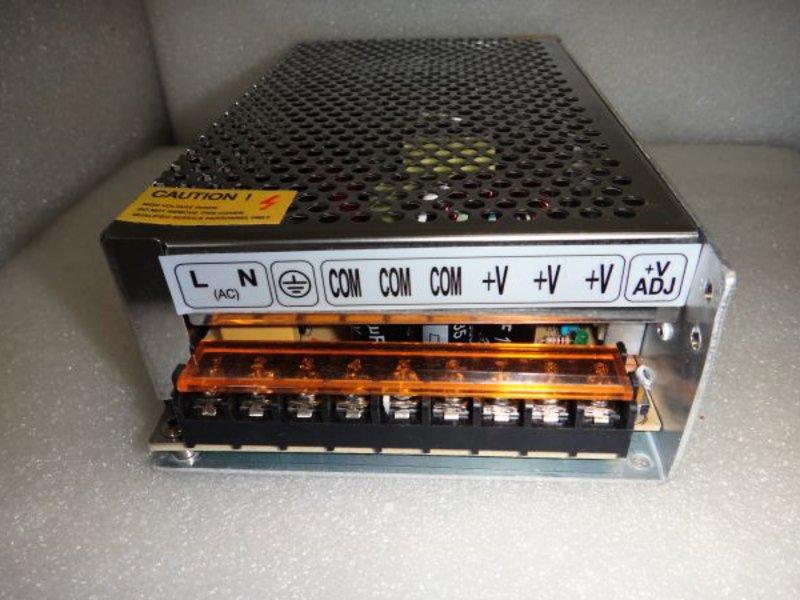

От блока питания к драйверу:

COM  === DC -

V+      === DC+

От блока питания к материнке:

Разьём слева вверху

V+      === 24V  (1)

COM  ===  GND (2)

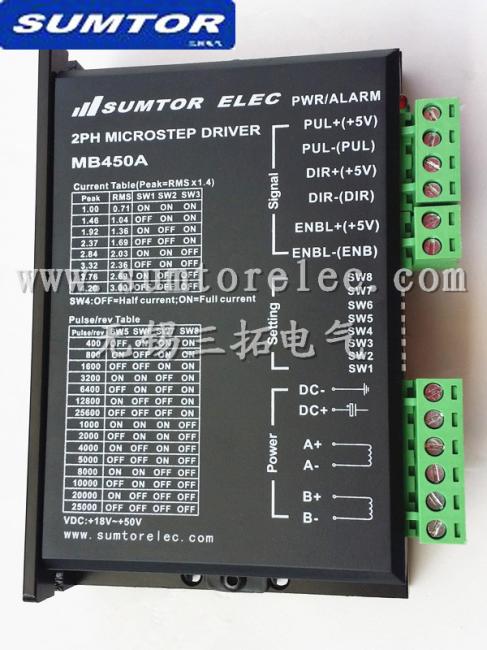

Движок к драйверу:

Прозваниваете выводы движка, находите две пары,

одну подключаете к A- A+

вторую B- B+,

если не будет крутиться у любой пары просто меняете местами провода.

От материнки к драйверу:

Справа по фото у материнки разьёмы для осей X и

(Перечисляю сверху вниз как на фото она лежит: )

(3) DIR  === DIR -

(2) PUL === PUL -

(15+    === DIR + и к PUL +

Для второй оси аналогично.

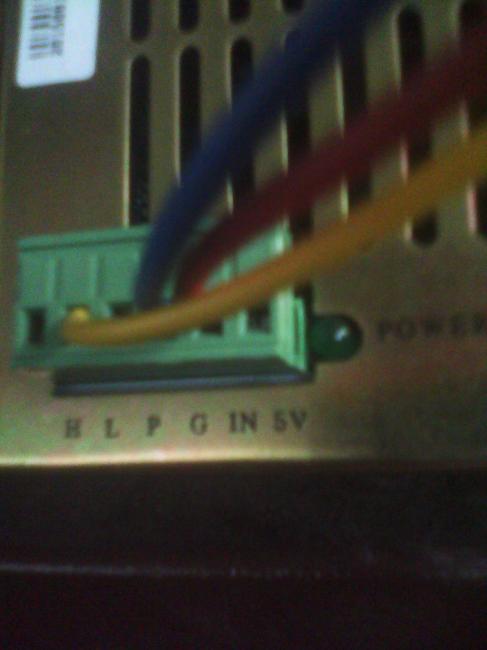

От материнки к блоку розжига:

Справа внизу разъём LASER1

GND   ===  G

PWM  ===  IN

TTL    ===  L

Не знаю что за блок, возможно так же нужно будет на самом блоке перемычку между G и P





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

спасибо завтра буду пробивать
