Пропадает лазерный луч при резке

Рекомендуемые сообщения

Доброго времени суток

Через 15-20 секунд после запуска пропадает лазерный луч и гаснет панель управления. через некоторое время панель загорается и режет дальше.

Пару недель назад впервые это случилось но не предал этому значение так как луч пропадал всего пару раз за 5 часов работы на 2-3 секунды и продолжал резать

подумал может проблема в блоке розжига... поставил от первого маленького станка новенький только не 50w а 40w проблема не решилась

подумал может проблема в панели управления которая гаснет, тоже поставил от первого станка, проблема не решилась

платы второй нет чтобы проверить))

 станок LTT Z-6040B плата m2 труба 50w

И примерно в тоже время станок начал бить неприятно током по окончанию резки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Лазерная указка есть?
Пробегись по проводам и скажи, куда она подключена.

8 часов назад, yuriiK сказал:

И примерно в тоже время станок начал бить неприятно током по окончанию резки.

А это следствие отсутствия нормального заземления, или, на худой конец, защитного зануления, что менее желательно, чем защитное заземление, но так же применяется, как защита от поражения током от электроустановки.

Вопрос "сопли" в проводке так же не исключается.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

7 часов назад, Dan сказал:

Лазерная указка есть?
Пробегись по проводам и скажи, куда она подключена.

А это следствие отсутствия нормального заземления, или, на худой конец, защитного зануления, что менее желательно, чем защитное заземление, но так же применяется, как защита от поражения током от электроустановки.

Вопрос "сопли" в проводке так же не исключается.

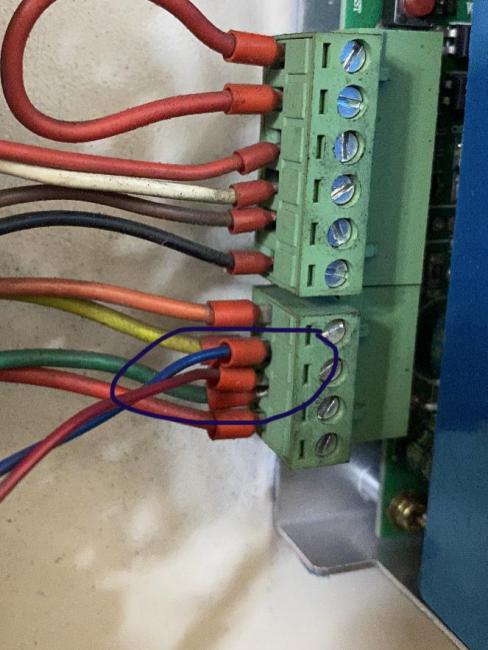

Лазерная указка есть, гаснет вместе с лучем и панелью. Провод вроде нашёл, фото прилагаю.
Вопрос «сопли» может решить электрик или такие проблемы решают другие дяди?) в моем городе электрика бы найти толкового, не то чтобы мастера по станкам….


15 часов назад, yuriiK сказал:

Доброго времени суток

Через 15-20 секунд после запуска пропадает лазерный луч и гаснет панель управления. через некоторое время панель загорается и режет дальше.

Пару недель назад впервые это случилось но не предал этому значение так как луч пропадал всего пару раз за 5 часов работы на 2-3 секунды и продолжал резать

подумал может проблема в блоке розжига... поставил от первого маленького станка новенький только не 50w а 40w проблема не решилась

подумал может проблема в панели управления которая гаснет, тоже поставил от первого станка, проблема не решилась

платы второй нет чтобы проверить))

 станок LTT Z-6040B плата m2 труба 50w

И примерно в тоже время станок начал бить неприятно током по окончанию резки.

Запасную плату нашёл, подкинул показалась что режет, но нет, из 8 деталей 5 вырезал на 3х тухнул и включался.
еще сейчас заметил при включении станка едет домой в верхний левый угол как положено, но если гаснет панель то голова теряется, медленно смещается вниз, как только загорается панель голова останавливается

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

24 минуты назад, yuriiK сказал:

Лазерная указка есть, гаснет вместе с лучем и панелью.

Для начала отключаем вот эти два провода питания указки от блока розжига - проверяем работу.
Если всё стабилизировалось и перезагрузки прекратились - вынимаем все провода указки из всех гибких кабельканалов, полагаю, проблему вы сразу увидите в виде вылезающих из проводов жил.
Если захотите и дальше ею пользоваться, то провода надо будет заменить на многожильные в силиконовой изоляции.

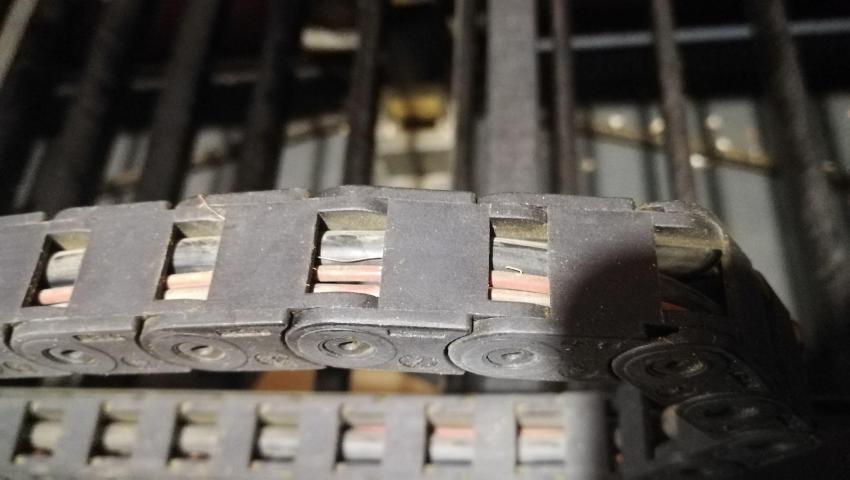

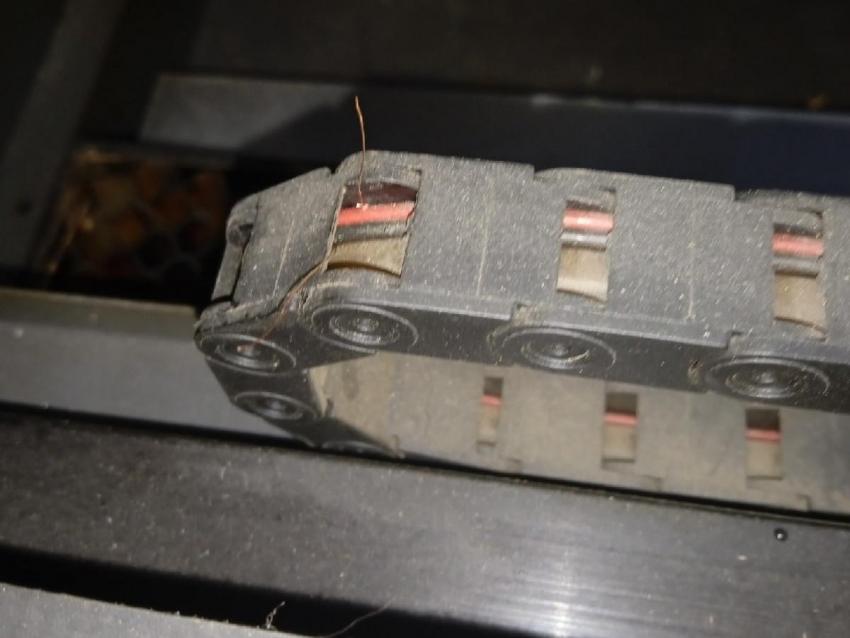

Иначе, будет, как на фото .. )





24 минуты назад, yuriiK сказал:


И ещё, судя по перемычке между клеммами P и G, датчика потока воды в станке нет.
Настоятельно рекомендую его установить и подключить в блок розжига вместо этой перемычки!

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Dan сказал:

Для начала отключаем вот эти два провода питания указки от блока розжига - проверяем работу.
Если всё стабилизировалось и перезагрузки прекратились - вынимаем все провода указки из всех гибких кабельканалов, полагаю, проблему вы сразу увидите в виде вылезающих из проводов жил.
Если захотите и дальше ею пользоваться, то провода надо будет заменить на многожильные в силиконовой изоляции.
Иначе, будет, как на фото .. )





И ещё, судя по перемычке между клеммами P и G, датчика потока воды в станке нет.
Настоятельно рекомендую его установить и подключить в блок розжига вместо этой перемычки!

Низкий Вам поклон, сенсей
без указки все работает

интересно а как сломанная указка вызывала столь необычные чувства у станка?

вопрос с ударами тока тоже решился, к большому удивление и счастью) думаю из-за новенького и чистого блока розжига. Видел тут на просторах тему про удары током… и говорилось про грязный и пыльный блок

Ещё раз огромное и человеческое Вам спасибо

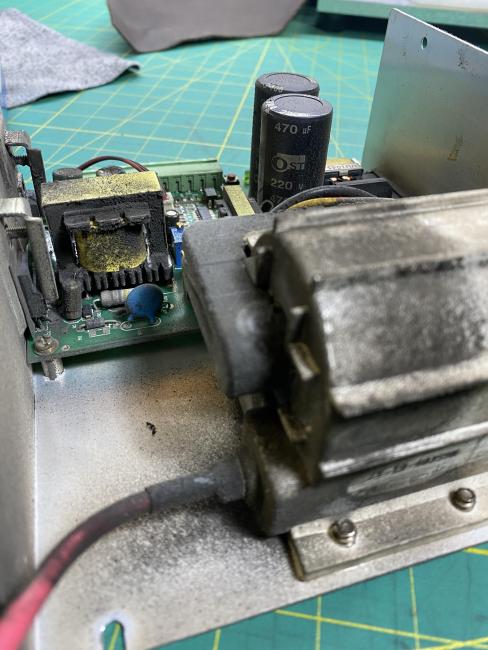

фото пыльного и грязного блока


Изменено пользователем yuriiK

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

11 минут назад, yuriiK сказал:

интересно а как сломанная указка вызывала столь необычные чувства у станка?

Вылезающие жилы коротили о корпус, низковольтный блок питания в блоке розжига уходил в защиту, отключая все потребители, которые о него запитаны, а дешёвых станках, он него запитана и сама плата М2 .. )
Поэтому - обязательный вынуть все её провода полностью!

11 минут назад, yuriiK сказал:

фото пыльного и грязного блока

Это ещё не грязный блок розжига.
Советую обратить внимание на правильное заземление станка и правильное подключения блоков питания - бывают случаи, когда фазовый провод кидают на заземляющую клемму ... )
