Настройка программных параметров лазера RDWorks.

[Podvor 1]

Добрый день, коллеги.

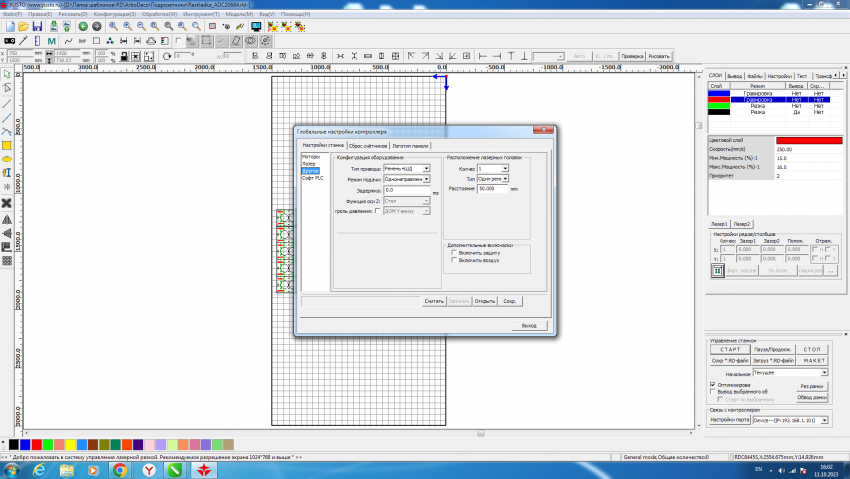

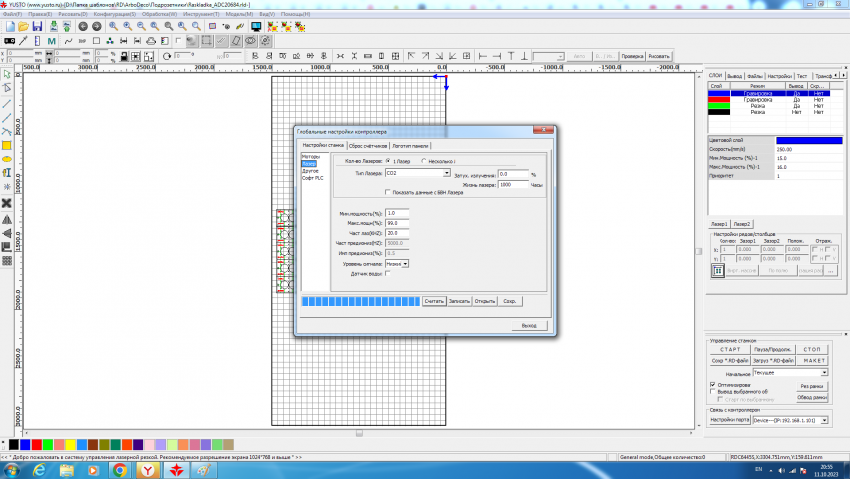

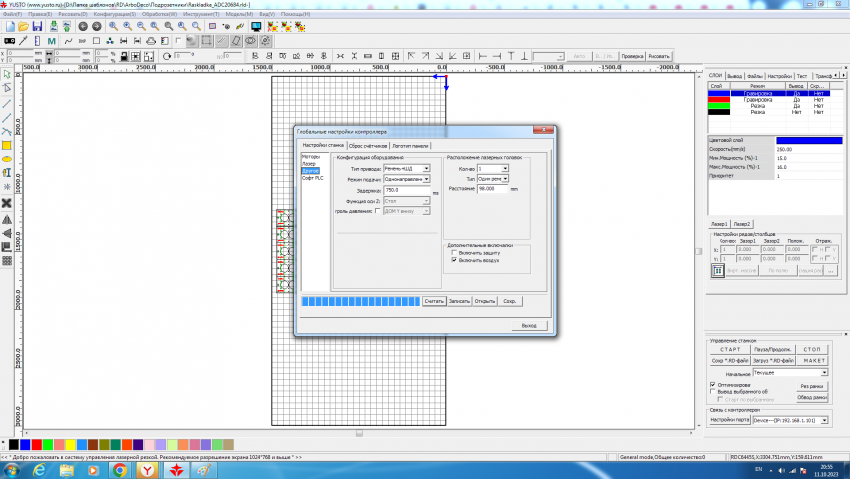

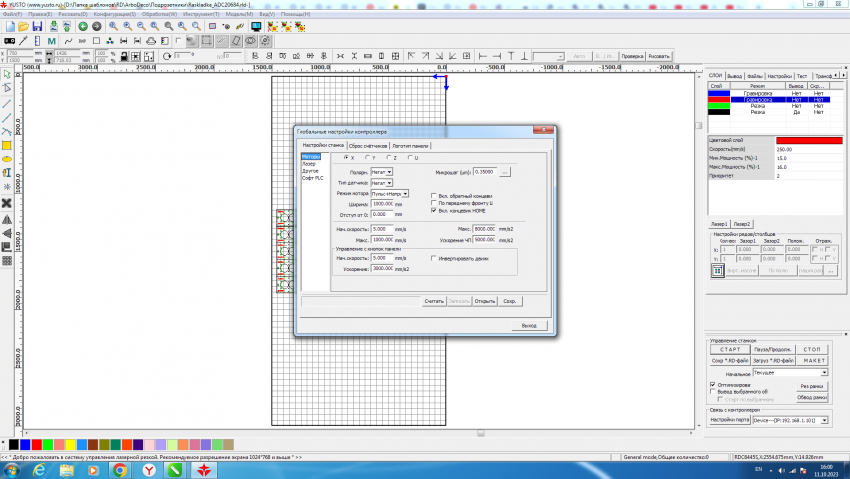

Понимаю, не я первый, не я последний, но так и не нашел до конца ответы по вопросы установки оптимальных параметров работы лазера для гравировки/резки, только из-за того, что не понимаю на что влияют некоторые параметры. Может есть у кого ПОДРОБНАЯ инструкция. Некоторые ответы нашел на форуме, некоторые логически понятны. Но все-равно инфа не полная. Из уважения прошу не предлагать почитать мануал RDWorks - изучен вдоль и поперек. О чем говорю - скрин прилагаю.

[Dan 459]

Для начала переустановите RD, ибо Юсто накатили мой перевод на чистый оргинальный софт  - часть текста не видна или выводится некорректно.
А так же, они используют первую сборку 8.01.60, которая имеет больше косяков, нежели последняя ... )))
Ссылка на менее кривую сборку с нормальным переводом:

Далее:

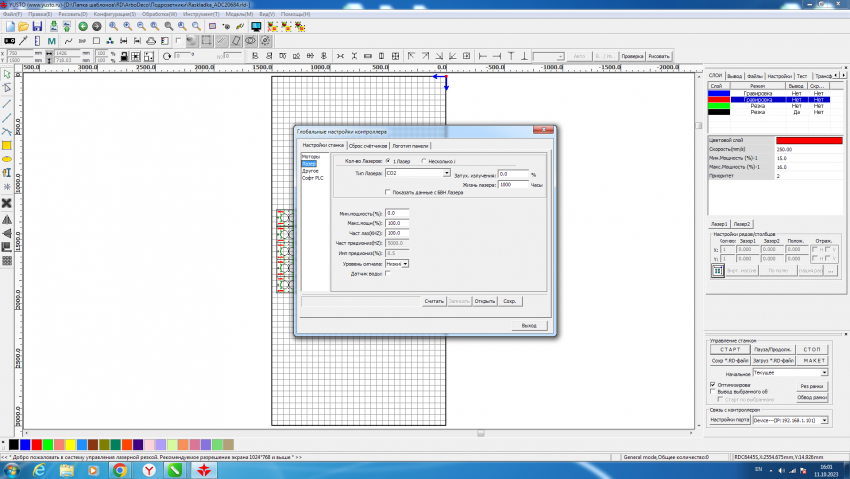

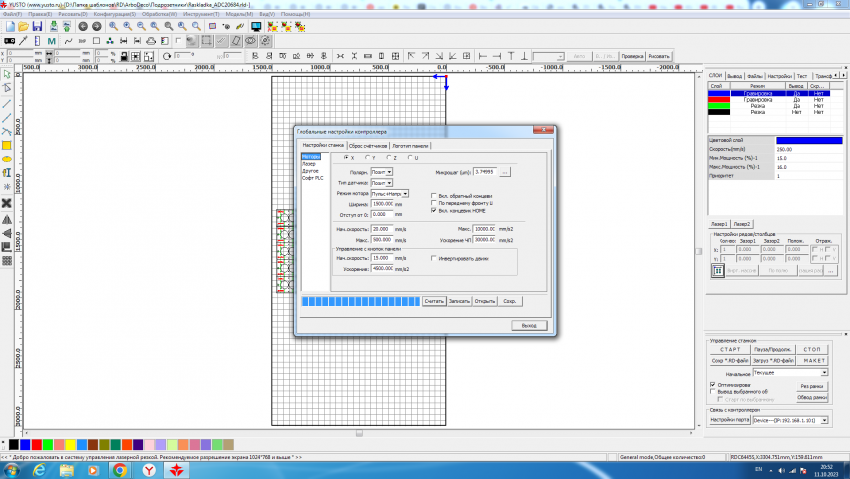

Прежде, чем ковырять пользовательские настройки, покажите, что у вас в заводских творится. А потом я вам уже всё расскажу .. ))

[Podvor 1]

О, огонь. Спасибо! Как лучше устанавливать? Поверх или снести старую, потом поставить новою?

[Dan 459]

1 час назад, Podvor сказал:

О, огонь. Спасибо! Как лучше устанавливать? Поверх или снести старую, потом поставить новою?

Удалить старую - можно тупо удалить папку .. ))), ибо он, по сути, портабельный и файлик RDCutting.dll, который на уровень выше появляется.

А считывать кто будет, Пушкин .. Полагаю, инструкции читались ... ))) Вероятно, очень плохо читались .. )))

[Podvor 1]

Да. виноват. исправлюсь) Лазер в это время работал, побоялся нажать кнопку. А то целый лист на раскрое лежал

[Dan 459]

9 минут назад, Podvor сказал:

Да. виноват. исправлюсь) Лазер в это время работал, побоялся нажать кнопку. А то целый лист на раскрое лежал

Данные можно считывать и во время работы станка, а вот на запись получишь отлуп .. )

[Podvor 1]

Да, видимо этот аспект я недоизучал. Посли считки все параметры справа поменялись.

[Dan 459]

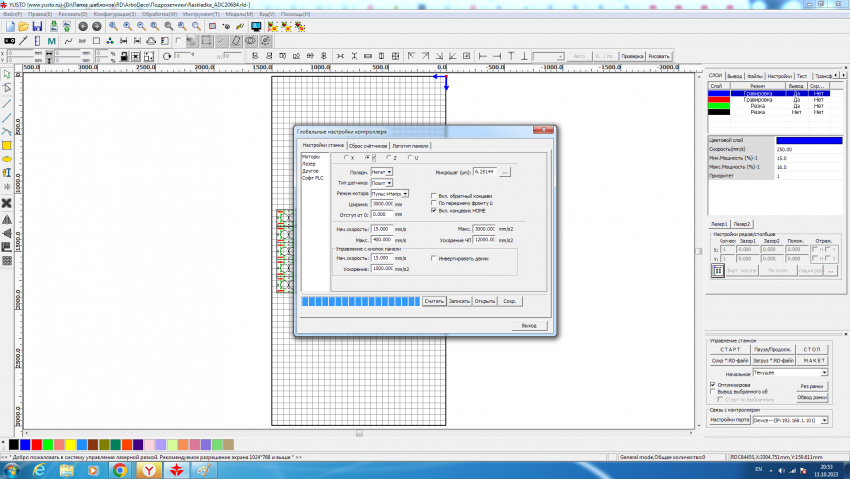

Я понимаю, что тема семёрки красивая и прога достойно развёрнута на весь экран ... ))  .. Но можно же делать скрин только необходимого ... )))
Примерно так:


[Podvor 1]

Прошу прощения. Как это деля честно, не знаю. Сейчас загуглю. )) Кстати вспомнил. Те параметры, что на первом фото справа, лазил в них когда станок стал пилить зигзаги по прямой осле перемещения. И там я переключал по предложенному варианту на медленную резку.

Изменено 11 октября, 2023 пользователем Podvor

[Dan 459]

Заводские настройки корректны ..
Что бы я посоветовал - по обеим осям в разделе управления с кнопок панели выставить начальную скорость 3 мм/с и ускорение 1500 мм/с*с - голова будет значительно плавнее перемещаться, и её можно точнее спозиционировать на поле .. )

А теперь перейдём к пользовательским настройкам.
Жду ...

Изменено 11 октября, 2023 пользователем Dan

[Podvor 1]

1 минуту назад, Dan сказал:

Заводские настройки корректны ..
Что бы я посоветовал - по обеим осям в разделе управления с кнопок панели выставить стартовую скорость 3 мм/с и ускорение 1500 мм/с*с - голова будет значительно плавнее перемещаться, и её можно точнее спозиционировать на поле .. )

1. Изменения лучше вносить с контроллера руиды, а потом считывать в РД? Или можно сразу в РД менять и записывать? (Записывает я так понимаю он как бы в обратку на котроллер)

2. Ускорение какое? Свободного хода? Или которые мин и макс? И не понимаю в чем их вообще принципиальная разница?

[Dan 459]

1 минуту назад, Podvor сказал:

1. Изменения лучше вносить с контроллера руиды, а потом считывать в РД? Или можно сразу в РД менять и записывать? (Записывает я так понимаю он как бы в обратку на котроллер)

Можно и из RD  - лично мне так удобнее. Есть ряд параметров, которые можно изменять только с панели контроллера, но это отдельная песня.



2 минуты назад, Podvor сказал:

2. Ускорение какое? Свободного хода? Или которые мин и макс? И не понимаю в чем их вообще принципиальная разница?

Читаем внимательно, что я пишу!

[Podvor 1]

Хорошо. Логически понимаю, что наверное ускорение холостого хода. Будет плавнее начинать, но быстрее догонять до скорости ХХ. А за что отвечает ускорение мин и макс? Не понимаю. Там метрика миллиметры в секунду в квадрате.? Прошу объясните.

[Dan 459]

Вы, вообще,  о чём сейчас?

[Podvor 1]

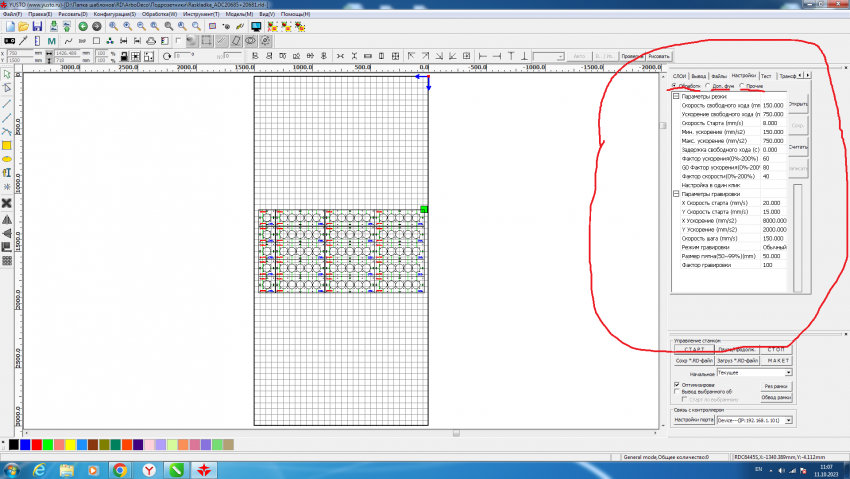

Вот об этом.

[Dan 459]

7 минут назад, Podvor сказал:

Вот об этом.

Об этом долго рассказывать ,ибо скорость и ускорения зависят от траектории движения головы.
Я Жду пока пользовательские настройки ..

[Podvor 1]

На этом скрине и есть мои пользовательские настройки. Я в резку отправляю через РДворкс кнопкой старт. На пульте сейчас попробовал, не дает зайти в пользовательские настройки, так как станок режет сейчас.

[Dan 459]

10 часов назад, Podvor сказал:

На этом скрине и есть мои пользовательские настройки. Я в резку отправляю через РДворкс кнопкой старт. На пульте сейчас попробовал, не дает зайти в пользовательские настройки, так как станок режет сейчас.

Говоришь, все инструкции перечитал вдоль и поперёк?

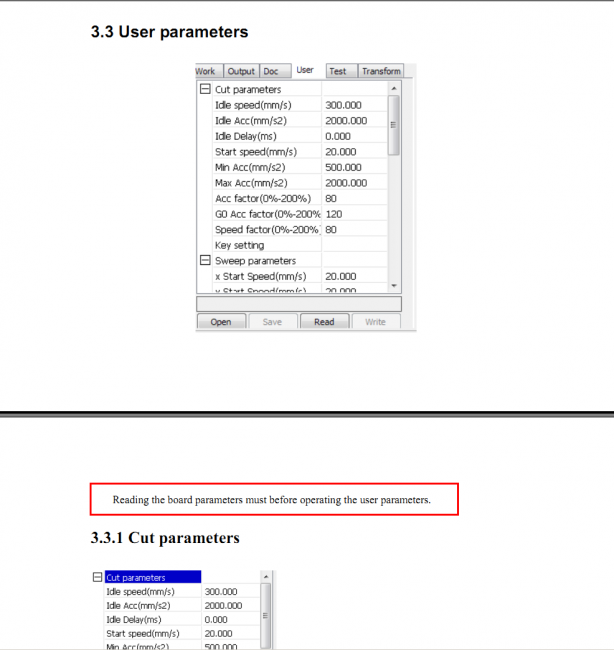

А вот тут что написано?

Кстати, там же имеет полное объяснение всех параметров. )

[Podvor 1]

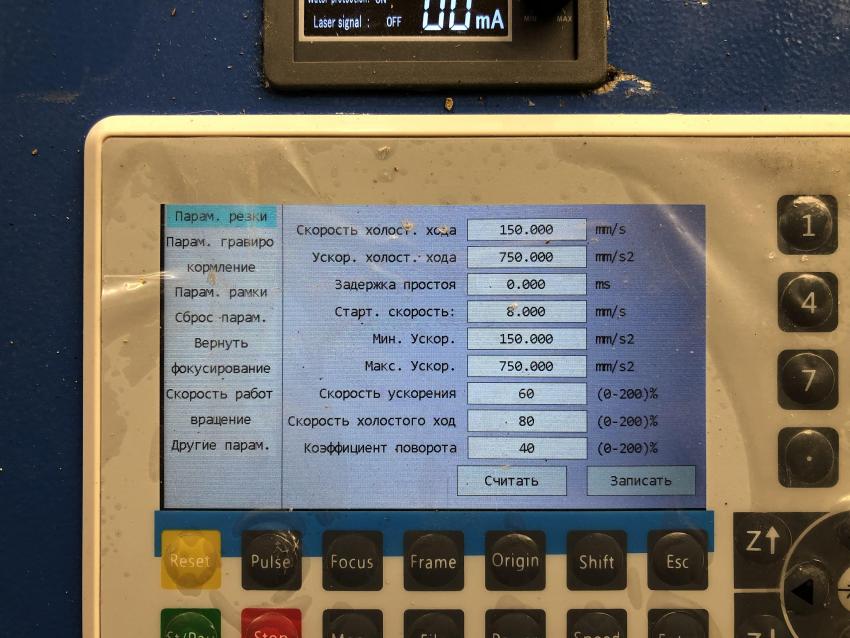

Вот на контроллере

Я не умею загадками общаться. И там написано всего лишь что-то типа "чтение параметров необходимо перед работой с пользовательскими параметрами".. Перевод на русский Сначала в РД прочитай заводские параметры станка, а потом корректируй пользовательские. Или я не прав?

Изменено 12 октября, 2023 пользователем Podvor

[Dan 459]

5 минут назад, Podvor сказал:

Вот на контроллере

Мы говорим не про контроллер, а про отображение настроек в RD. Если сказано - Первым делом считать, значит, надо считать, ибо эти циферки в RD имеют обыкновение слетать по разным причинам. А так же без считывания, не будет доступна запись.  При открытии меню в контроллере считывание происходит автоматически.
Не надо спорить, надо делать то ,что просят (а в данном случае и прописано в инструкции).

Изменено 12 октября, 2023 пользователем Dan

[Podvor 1]

Т.е. алгоритм каждый раз при работе с РД первое - счтитать заводские настройки, 2 - затем проверять не ушли ли пользовательские в РД, при необходимости корректировать?



[Dan 459]

2 минуты назад, Podvor сказал:

Т.е. алгоритм каждый раз при работе с РД первое - счтитать заводские настройки, 2 - затем проверять не ушли ли пользовательские в РД, при необходимости корректировать?



Я могу лишь процитировать инструкцию, которую, как вы говорите, читали.

[Podvor 1]

В русскоязычной инструкции этого нет.



[Dan 459]

3 минуты назад, Podvor сказал:

В русскоязычной инструкции этого нет.



Не советую со мной спорить!

[Podvor 1]

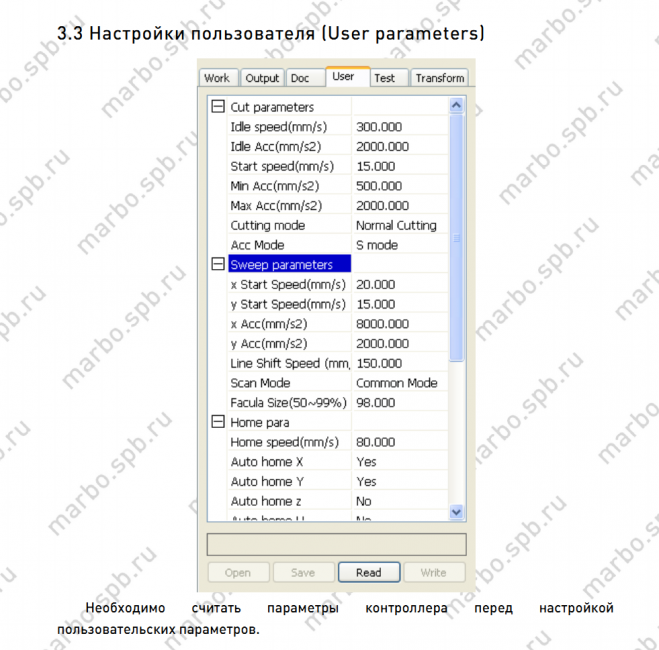

))) Не собирался даже спорить. Но сейчас специально проверил. По первому даже поисковому запросу инструкция с сайта rdworks.ru представлена в пдв и в ней раздел №3. где настройки как раз заканчивается на пункте 3,1. В Вашем скрине эти настройки в пункте 3.3. Скачаный файл прилагаю. А вот уже в англо версии тут, да Вы правы. эти пункты есть. И думаю, русской инструкцией многие пользовались. По-этому много вопросов и осталось.

RDWORKS-ru.pdf
