Подвисает во время резки на старте и при поворотах, Руида

[RedHobbit 1]

Помогите решить проблему. Лазер под управлением Руида. После вмешательства в заводские настройки появилась проблема. При резке деталей в начале резки или в конце головка останавливается на несколько мгновений. Лазер при этом продолжает жечь. Тоже самое происходит при изменении направления реза при повороте  больше чем на 90 градусов. В итоге на деталях в месте остановки лазера появляются прожоги. Все настройки, которые менялись, были возвращены к первоначальным. Но ситуация с резом не изменилась.

[Dan 443]

1 час назад, RedHobbit сказал:

Помогите решить проблему. Лазер под управлением Руида. После вмешательства в заводские настройки появилась проблема. При резке деталей в начале резки или в конце головка останавливается на несколько мгновений. Лазер при этом продолжает жечь. Тоже самое происходит при изменении направления реза при повороте  больше чем на 90 градусов. В итоге на деталях в месте остановки лазера появляются прожоги. Все настройки, которые менялись, были возвращены к первоначальным. Но ситуация с резом не изменилась.

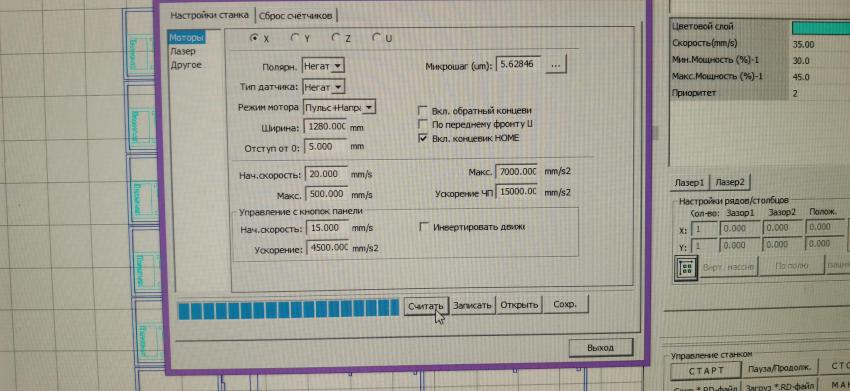

Все заводские и пользовательские настройки фстудию.

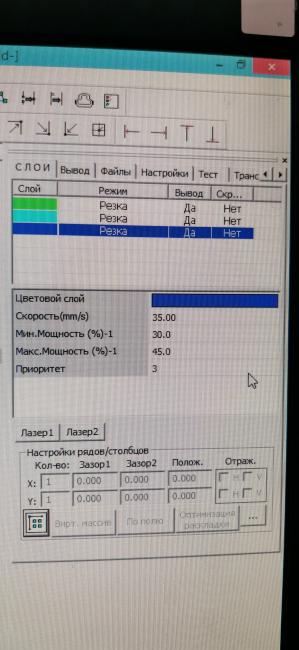

А так же и все настройки слоя, в котором такое наблюдается.
Это для начала, потом посмотрим.

Мне напомнить, что не выучив инструкции к софту и оборудке, не стоит тыкать то, чего не знаешь?

Да, желательно и видео такого поведения станка - было бы неплохо это увидеть для полноты картины.

Изменено 17 июля 2023 пользователем Dan

[RedHobbit 1]

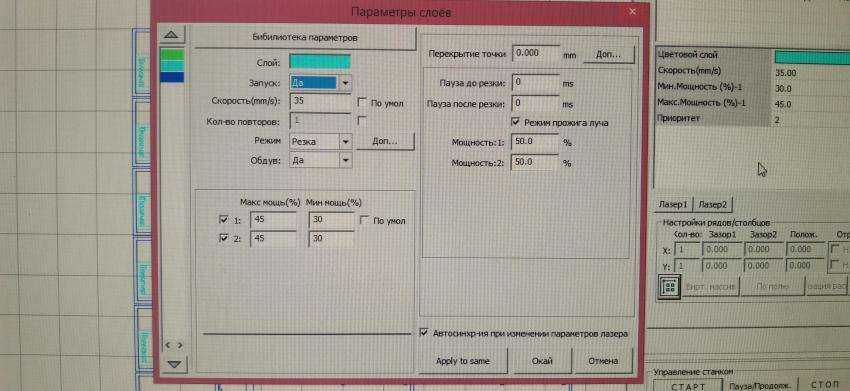

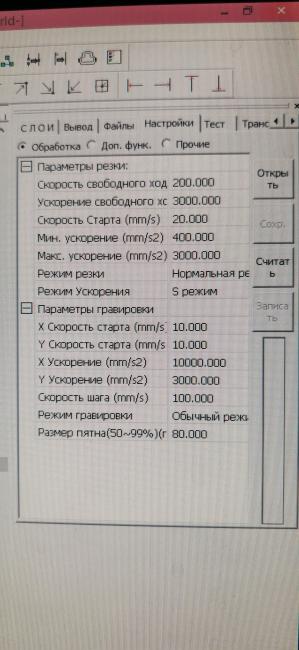

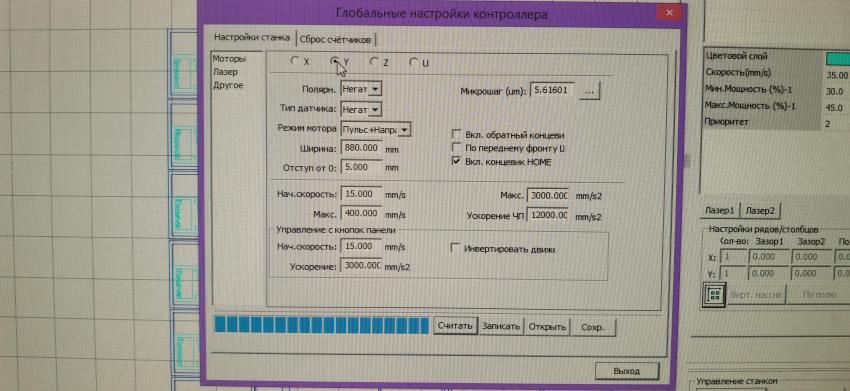

 Сделал фото чтобы побыстрее и попроще.

[Dan 443]

Пользовательские?
Хотелось бы так же увидеть версию прошивки.

И переставьте RD. Не могу смотреть, когда мой перевод пихают во всякие непонятные версии .. )))



[RedHobbit 1]

12 минут назад, Dan сказал:

Пользовательские?
Хотелось бы так же увидеть версию прошивки.

Прошивка RDLC-V5.00.37

Про пользовательские не совсем понял. С Руида работаю первый месяц, не разобрался ещё. До этого на LaserCut сидел.



13 минут назад, Dan сказал:

И переставьте RD. Не могу смотреть, когда мой перевод пихают во всякие непонятные версии .. )))



Какую версию? Поставил ту, что попалась первой.

[Dan 443]

6 минут назад, RedHobbit сказал:

Прошивка RDLC-V5.00.37

RDLC320 с обновлённой, но не последней прошивкой.
Советую для начала перепрошить - RDLC320-5.00.38




6 минут назад, RedHobbit сказал:

Про пользовательские не совсем понял. С Руида работаю первый месяц, не разобрался ещё. До этого на LaserCut сидел.

В LaserCut  так же есть  заводские настройки и пользовательские. )
В RD это панель справа вверху.





6 минут назад, RedHobbit сказал:

Какую версию? Поставил ту, что попалась первой.

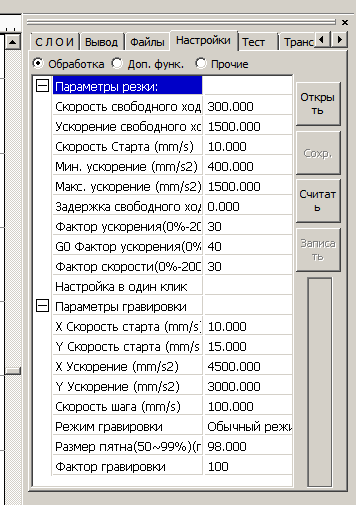

Например, эту



37 минут назад, RedHobbit сказал:

А так же есть ещё один интересный момент:
Мин. мощность всегда слева, а макс. всегда справа.
В вашей версии RD с неправильным файлом перевода, всё наоборот - не могу сказать, к каким глюкам такое может привести, ибо мин. всегда должно быть меньше или равно Макс. мощности, но не наоборот .. )

Изменено 17 июля 2023 пользователем Dan

[RedHobbit 1]

1 час назад, Dan сказал:

RDLC320 с обновлённой, но не последней прошивкой.
Советую для начала перепрошить - RDLC320-5.00.38

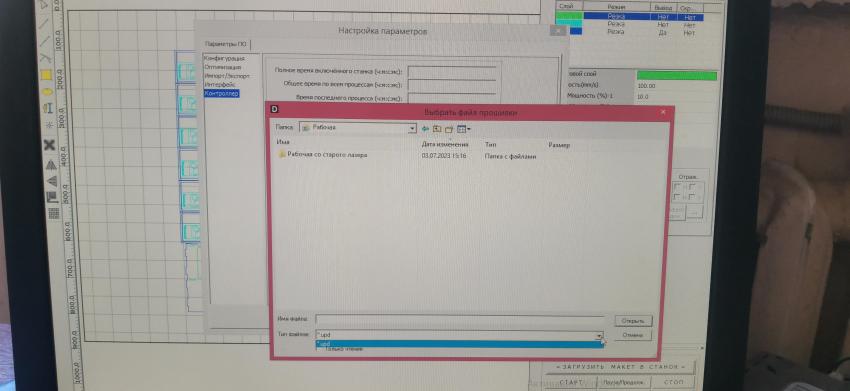

RD переустановил. А перепрошить не получается. RD для перепрошивки просит upd файл, а по ссылке бинарник. Или для моего контроллера это делается по другому? Инструкцию по перепрошивке смотрел на сайте Юсто.



Изменено 17 июля 2023 пользователем RedHobbit

[Dan 443]

29 минут назад, RedHobbit сказал:

А перепрошить не получается. RD для перепрошивки просит upd файл, а по ссылке бинарник.

Это ссылка на сам файл ... Сохранить объект как ... )

31 минуту назад, RedHobbit сказал:

А считывать данные Пушкин будет?

[RedHobbit 1]

13 минут назад, Dan сказал:

Это ссылка на сам файл ... Сохранить объект как ...

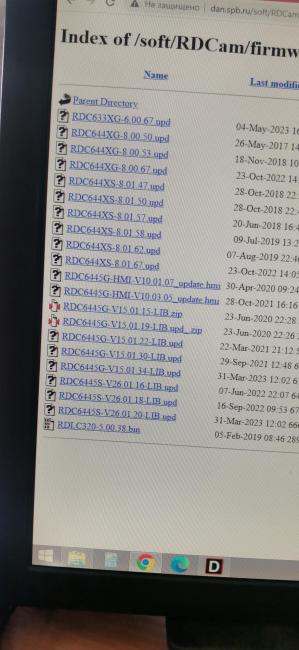

Он на сайте как файл *.bin ((

15 минут назад, Dan сказал:

А считывать данные Пушкин будет?

Упс.. Упустил((

[Dan 443]

38 минут назад, RedHobbit сказал:

Он на сайте как файл *.bin ((

Этот контроллер и должен есть прошивки с расшиением *.bin



40 минут назад, RedHobbit сказал:

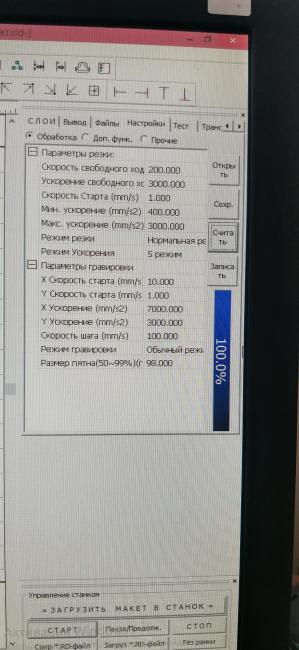

Почему скорости старта так зажаты?
И покажите все пользовательские настройки.

[RedHobbit 1]

29 минут назад, Dan сказал:

Этот контроллер и должен есть прошивки с расшиением *.bin

RD видит только *.bin

Может мой контроллер как-то по другому прошивается?

32 минуты назад, Dan сказал:

Почему скорости старта так зажаты?
И покажите все пользовательские настройки.

Не знаю, стояло всё по умолчанию. Где все пользовательские настройки смотреть? Я уже потерялся((

[Dan 443]

2 минуты назад, RedHobbit сказал:

Однако, странно.

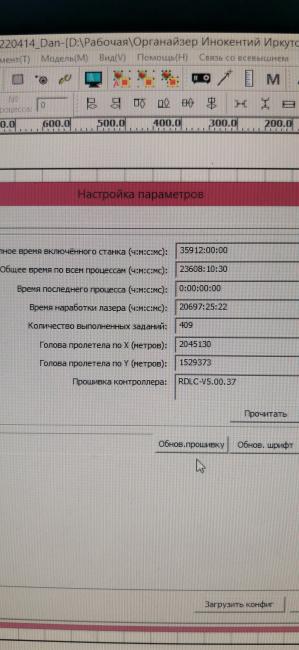

А покажи всю статистику с него в этом же окне.

[RedHobbit 1]

3 минуты назад, Dan сказал:

А покажи всю статистику с него в этом же окне.



[RedHobbit 1]

1 час назад, Dan сказал:

Почему скорости старта так зажаты?

Выставил скорость старта 10, станок забегал гораздо живее, без зависаний. Спасибо!

Осталось с перепрошивкой разобраться.

И с новой RD новая проблема возникла. Отправляю на резку файл 3 слоя. Приоритеты выставлены. Режет сразу с 3-го слоя. Раньше такого не было.



Изменено 17 июля 2023 пользователем RedHobbit

[Dan 443]

14 минут назад, RedHobbit сказал:

И с новой RD новая проблема возникла. Отправляю на резку файл 3 слоя. Приоритеты выставлены. Режет сразу с 3-го слоя. Раньше такого не было.

Это не проблема, а требуется настроить параметры оптимизации .. )

20 минут назад, RedHobbit сказал:

Осталось с перепрошивкой разобраться.

Ну, можно тупо попробовать переписать расширение с bin на upd ..
Если прошивка не для него, то он в любом случае залить её не должен.
А в меню [Модели], как модель контроллера определилась?

Либо ... следуем анекдоту .. )))

Сидит программист глубоко в отладке. Подходит сынишка:
- Папа, почему солнышко каждый день встаёт на востоке, а садиться на западе?
- Ты это проверял?
- Проверял.
- Хорошо проверял?
- Хорошо.
- Работает?
- Работает.
- Каждый день работает?
- Да, каждый день.
- Тогда ради бога, сынок, ничего не трогай и не меняй.

[RedHobbit 1]

15 часов назад, Dan сказал:

А в меню [Модели], как модель контроллера определилась?

Как RDLC320

На самом контроллере шильдов нет. Есть кусок бумажного скотча со старой нечитаемой надписью.



15 часов назад, Dan сказал:

Либо ... следуем анекдоту .. )))

Ну дык, это не я предложил перепрошить))))

[Dan 443]

9 минут назад, RedHobbit сказал:

Ну дык, это не я предложил перепрошить))))

Это у меня профессиональное .. ))) 38 всяк лучше, чем 37 ..
А по факту, пинок перепрошивкой иногда исправляет непонятные глюки в работе контроллеров - бывает такое, особенно на новых и пока очень сырых моделях RDC6445g/s.

Изменено 18 июля 2023 пользователем Dan

[RedHobbit 1]

Новая напасть

При гравировке стал выдавать вот такую фигню, тонкая линия как бы раздвоена. Почему так?

Вертикальные и горизонтальные линии - это копия  одного и того же объекта повёрнутая на 90 гр. Цифры карандашом - это ширина объекта 0.1 мм, 0.2 мм и т.д.



Всё, разобрался. Нашёл похожую тему. Компенсация при обратной гравировке не стояла.

Изменено 24 июля 2023 пользователем RedHobbit
Разобрался

[RedHobbit 1]

Дабы не плодить кучу тем, попробую здесь спросить.

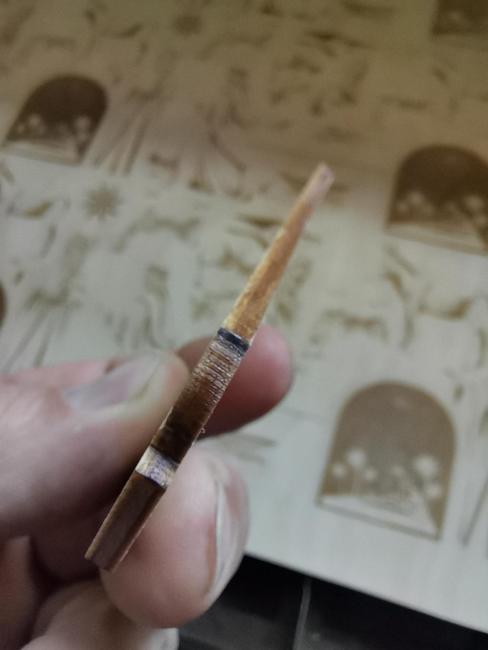

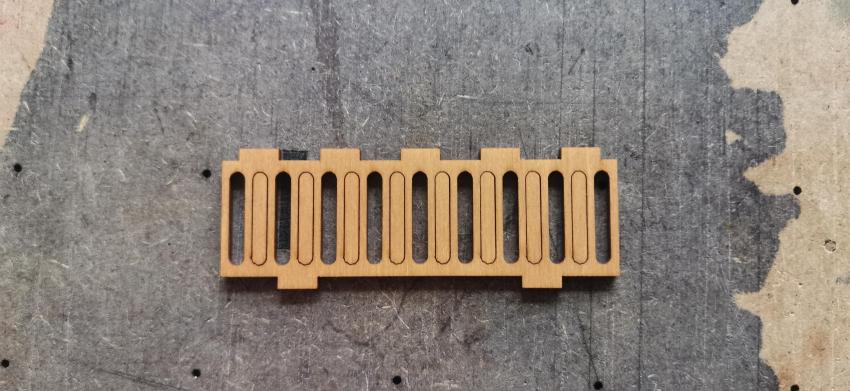

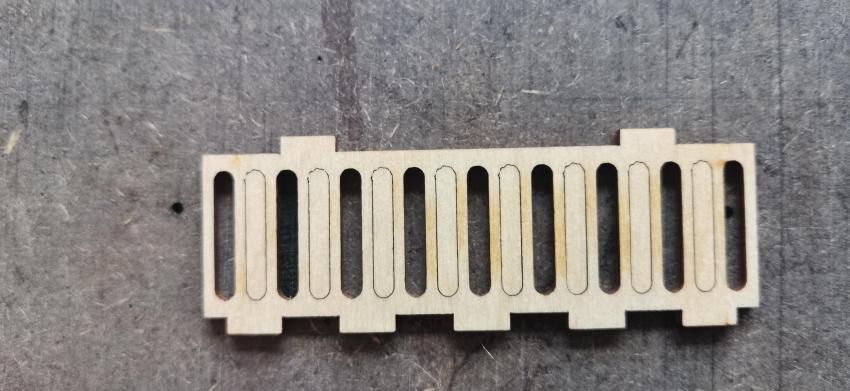

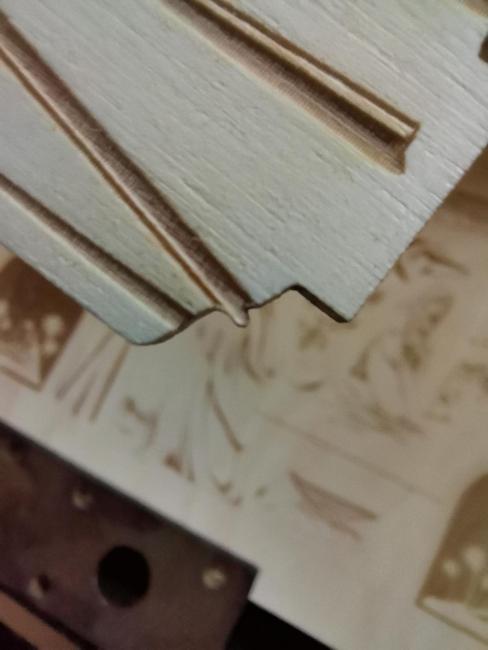

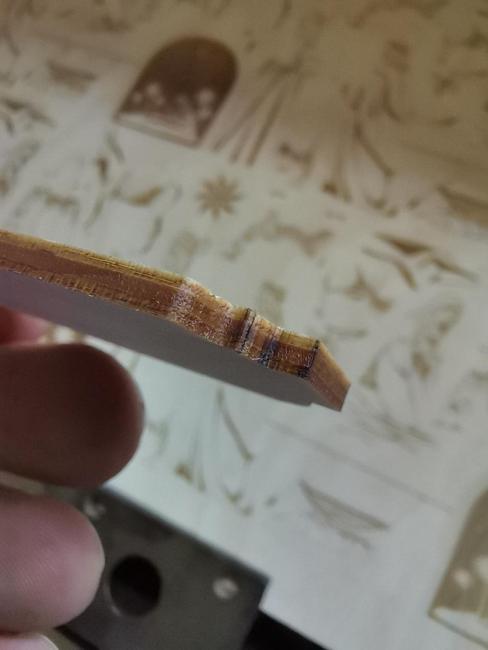

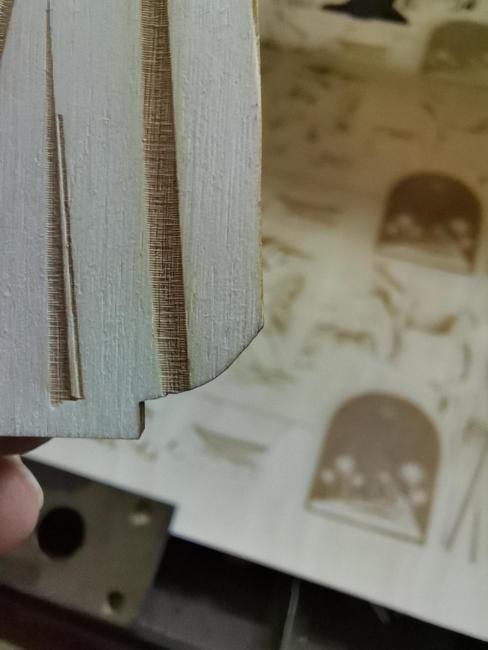

Вот так странно режут я некоторые детали. Прорези режутся в разных направлениях через одну. Природном направлении выпадают, при другом направлении остаются на месте и держатся крепко. Приходится выламывать. Почему так? На врезке и выходе луча видно сильное дрожание. По остальным поворотам такого не заметно.

[Dan 443]

7 часов назад, RedHobbit сказал:

На врезке и выходе луча видно сильное дрожание.

Я вижу серьёзные проблемы с механикой - характерные затухающие колебания.

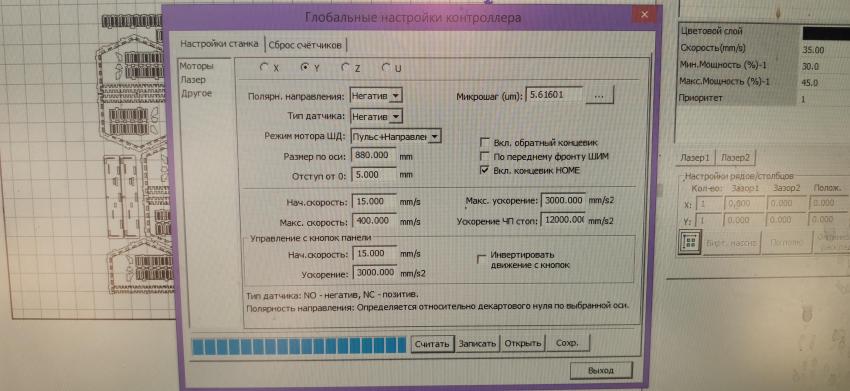

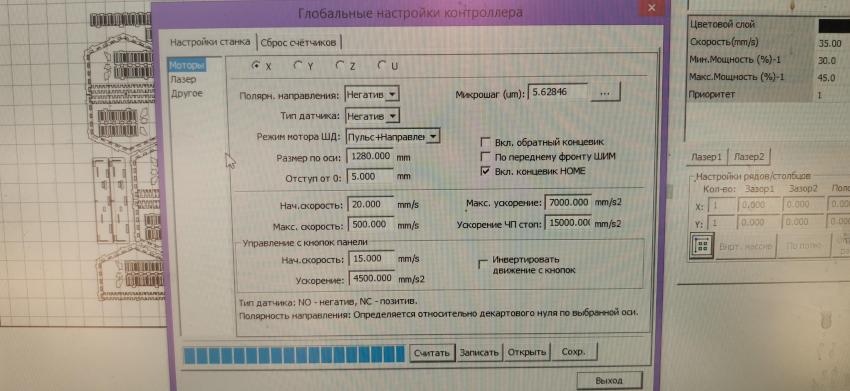

Скиньте сюда все заводские и пользовательские настройки - считанные!

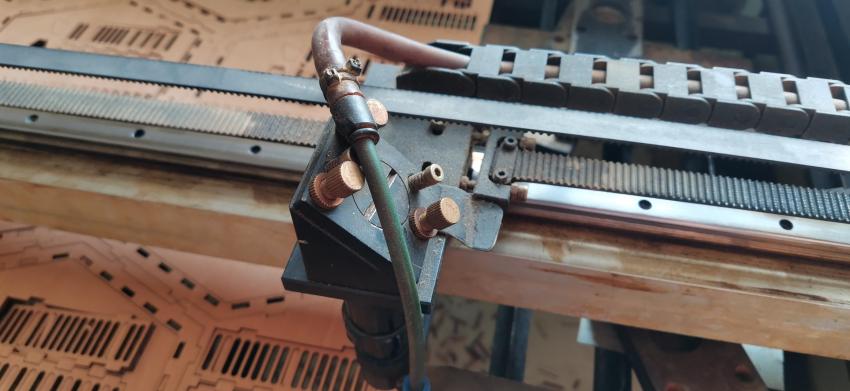

А так же и механику самого станка хотелось бы увидеть.

Изменено 24 августа 2023 пользователем Dan

[RedHobbit 1]

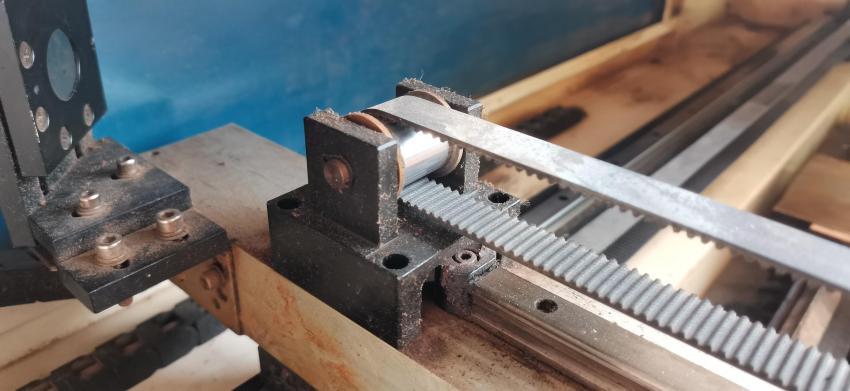

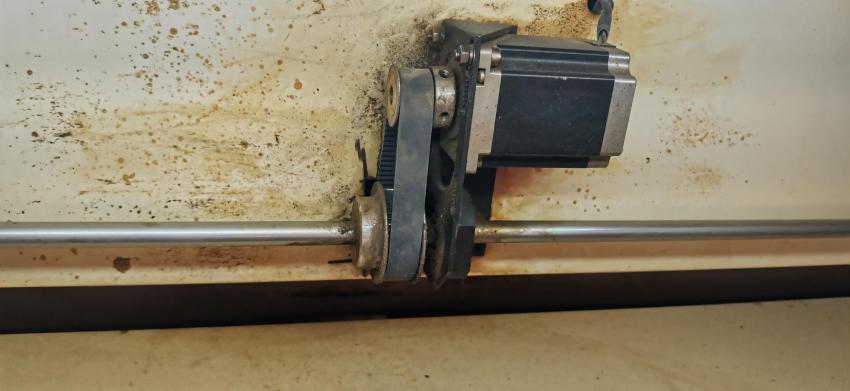

При движении по оси Х слышен лёгкий хруст, как от ремня. Ремень перетянут?

[Dan 443]

15 минут назад, RedHobbit сказал:

При движении по оси Х слышен лёгкий хруст, как от ремня. Ремень перетянут?

Силиконом смажте - перестанет хрустеть .. )
А так, надо бы слегка поработать с позиционированием мотора на редукторе, что бы ремень не так сильно тёрся/"прилипал" к борту шкива.

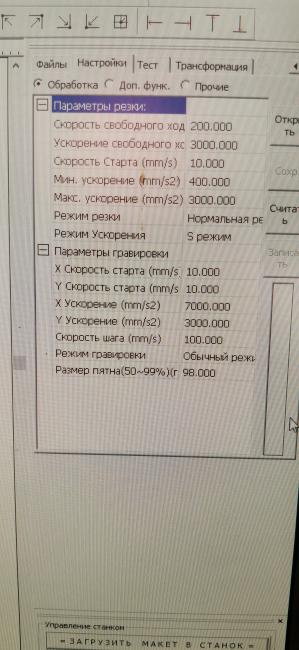

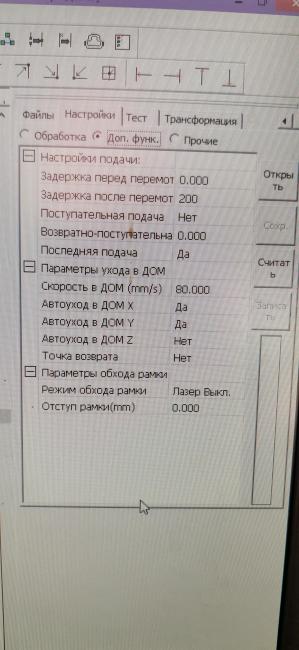

И, да, а пользовательские настройки кто будет считывать?

17 минут назад, RedHobbit сказал:

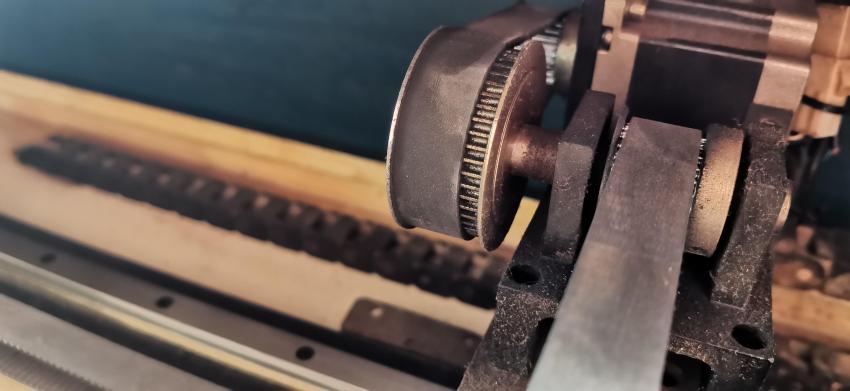

Вот такие шкивы (гладкие) со временем убивают ремни.
Советую заменить на нормальный зубчатый шкив.

[RedHobbit 1]

3 минуты назад, Dan сказал:

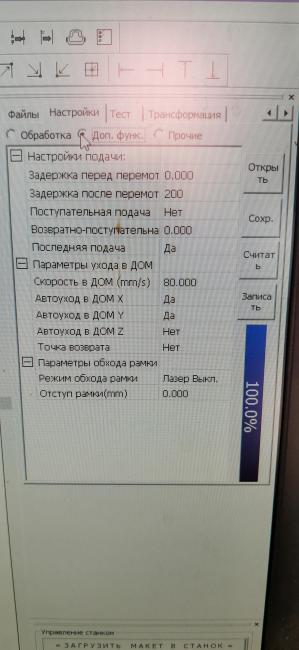

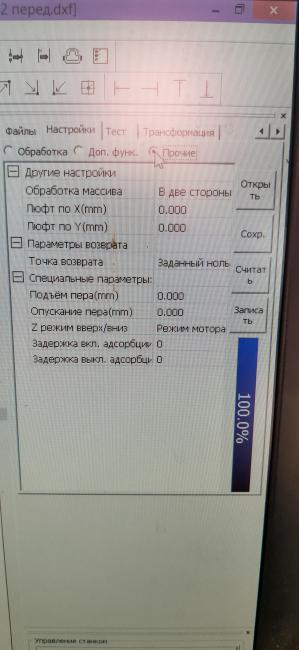

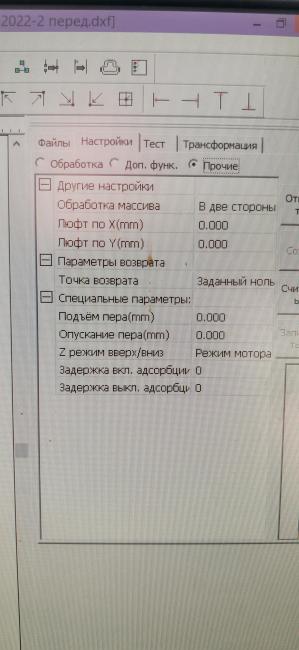

И, да, а пользовательские настройки кто будет считывать?

Ой...



[Dan 443]

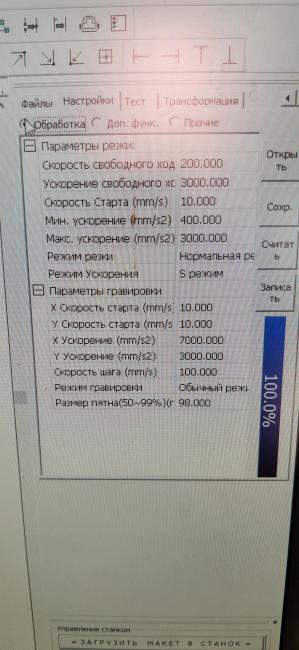

3 минуты назад, RedHobbit сказал:

Ускорение своб. хода - 1500
Скорость старта - 3
Макс. ускорение - 1500

Х Скорость старта - 3
==============================

Записываем, проверяем.

Изменено 25 августа 2023 пользователем Dan

[RedHobbit 1]

5 часов назад, Dan сказал:

Записываем, проверяем.

Стал подвисать в некоторых местах не отключая лазер.

Попробовал видео сделать с замедлением. Но плохо видно.



Изменено 25 августа 2023 пользователем RedHobbit
Замена файла
