Режет с перекосом

Рекомендуемые сообщения

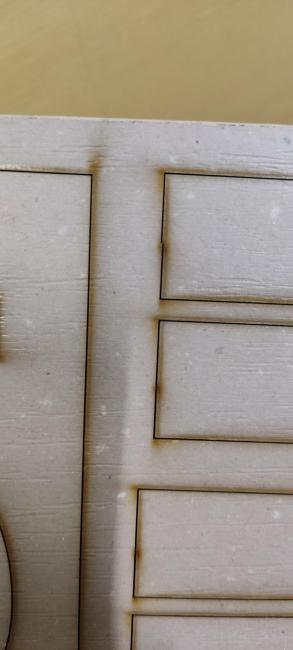

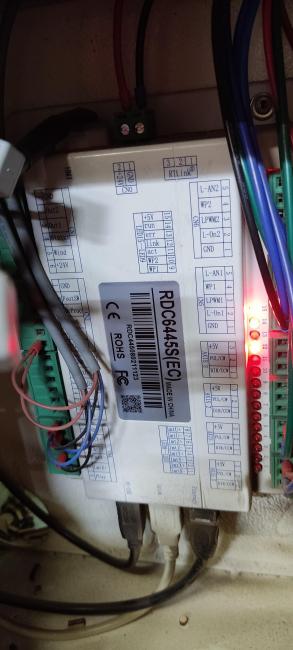

IMG_20230226_210013.thumb.jpg.1055ea5737c292febe93ac85a21b7c82.jpg2074178182_IMG_20230226_020757(1).thumb.jpg.a3a0aa94eff0c061689f0287d2524215.jpgПриветсвую дорогие друзья помоги с проблемой , начал резать с перемычками делаю их в кореле ,сохранять пробывал в разные форматы происходит сдвиг по оси х  если резать просто прямоугольники такой проблемы ненаблюдается как только делаю разрывы то начиная со второго делает перекос по ходу резки какбы недоезжает по оси х , на руиде координаты передвижения х правильно отображаются , даннаЯ проблема обнаружилась на разных станках , обьединяеьт их только 45 руида пробывали на 3 разных станках находящихся у разных людей но одного производителя из китая

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте.

А если прямоугольник чуть повернуть, скажем градусов на 10?

Попробуйте так же окружность сделать целиковую и со стыком.

Обычно такая проблема связана с люфтами, но тут как-то странно, я то же неоднократно замечал такое поведение, но на ранних моделях.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

добрый день ситуация в том что прямоугольников можно поставить много если режу как на этом фото сдвиг только в первом тоесть по возврату как будто недоезжает хотя координаты в руиде по х  показывает правильно , остальные вырезаются правильно , если их разместить не сверху вниз а справа налево то вырезает первый нормально остальные с перекосом и также недоезжает по х , круги и шрифты режет также криво , при перевороте модели на 90 градусов соответсвенно смешения пропадают



Вопрос с механикой исключон так как это разные станки на которых люди работают просто не резали до этого ничего с перемычками один станок новый на фирме которыми она торгует и они тоже впервые с таким столкнулись, при выставлении слева на право направление реза разное и сдвиг всегда в сторону недоезда до конечной точки , проблема с фаилом или компом тоже так как с одного компа через одну программу и один провод лан отправляю на два разных станка на 42 руиде все отлично а на 45 вот такая ситуация

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

ещё интересная закономерность что сдвиг этот проиисходит внутри одной детали так как например режет 6 деталей первую ровно последующие со сдвигом в одну сторону и казалосьбы ошибка должа накапливаться а потом возвращается к первой детали и дорезает в ней ровно

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

11 часов назад, Дмитрий3011981 сказал:

хотя координаты в руиде по х  показывает правильно

Не нужно на них ориентироваться, это грубо говоря симуляция всего лишь и всё, расчёты в контроллере сильно сложнее.

Под "перемычками" вы подразумеваете разрывы в контуре ведь?

Итого, как я понимаю, если резать только 2 прямоугольника с разрывами, то первый будет нормально, а второй со сдвигом, так? И эта ситуация 100% повторяемость имеет?

1. Может проблема в прошивке. На какую именно прошить что бы решить это нужно напрямую контактировать с Руидой.

2. А если сделать разрыв больше раза так в два?

3. А если в RDWorks выбрать только один прямоугольник, отправить на резку только его, дождать завершения и отправить второй - будут ли изменения?

4. Через LightBurn пробовали отправлять?







Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 можно попробывать все прошивки по очереди подскажите где скачать

2 в два смысла нету делать больше ониже нужны именно определенного размера

3 один вырезает нормально получается сбой происходит всегда не в первой детали первая всегда вырезается правильно

4 незнаю что это



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1. Можно попробовать эти, потом посмотрю есть ли новые.



2. Это нужно для диагностики, что бы выяснить первопричину

3. Нужно повторить именно эту последовательность для диагностики.

4. https://lightburnsoftware.com демо версия бесплатна



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 уменя 45 S  не G если я правильно понимаю эти драйвера ставить нельзя если я неправ подскажите

2 сейчас перемычка 0,3 мм попробую сделать больше отпишусь , думаю на большом растоянии неочень хорошо будет виден перекос, проэксперементирую

3 все сделаю как вы говорите

4 установлю попробую отпишусь

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Всё попробывал

1 ?

2 перемычки сделал больше разного размера перекос такойже везде

3 при загрузке одно двух трех и четырех прямоугольников режет все ровно сболй проиходит если до треугольников например режет окружность и сбой происходит только в первом прямоугольнике остальныые режутся ровно как на фото

4 программу установил интересная, результат тотже перекос сохранился



появилась идея а могу ли я переставить с другого станка руиду 42 и поставить её заместо 45  или нужны ещё какието сложные манипуляции и настройки?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1. Чуть позже выложу прошивки для S.

2. Жаль, я думал это оптимизация Руиды срабатывает

3. не понял, ну да ладно

4. жаль =(

Ну, по свей видимости что-то с контроллером не то.

17 часов назад, Дмитрий3011981 сказал:

с другого станка руиду 42 и поставить её заместо 45  или нужны ещё какието сложные манипуляции и настройки?

Можете, распиновку разъёмов только проверьте. Настройки не ложные если только на попробовать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Огромное Вам спасибо жду прошивки попробуем наверное с них а дальше будем думать



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Друзья у кого есть какое видение ситуации выскажите мнение ато так я проблему и не решил

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
