LinuxCNC Отключить обработку "probe tripped during a jog"

Рекомендованные сообщения

Здравствуйте!
Делаю бесконтактный кромкоискатель по осям X Y. Так как он оптического типа, то срабатывает в том числе тогда, когда просто проходит НАД заготовкой, поэтому возникает ошибка "probe tripped during a jog".
Перерыл документацию и не могу найти, как можно отключить обработку такой ошибки? Подскажите, пожалуйста. В Линукс и в ЧПУ - чайник. Пока что освоил только основную настройку LinuxCNC.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Доброго дня.

05.01.2021 в 16:59, СЛОН сказал:

возникает ошибка "probe tripped during a jog"

Такое поведение заложено в самой программе и без изменения исходного кода и перекомпиляции это не изменить, НО это и не нужно.

Зайдём с другой стороны, а именно через HAL систему.
Просто добавив "выключатель" срабатывания самого датчика в LinuxCNC.

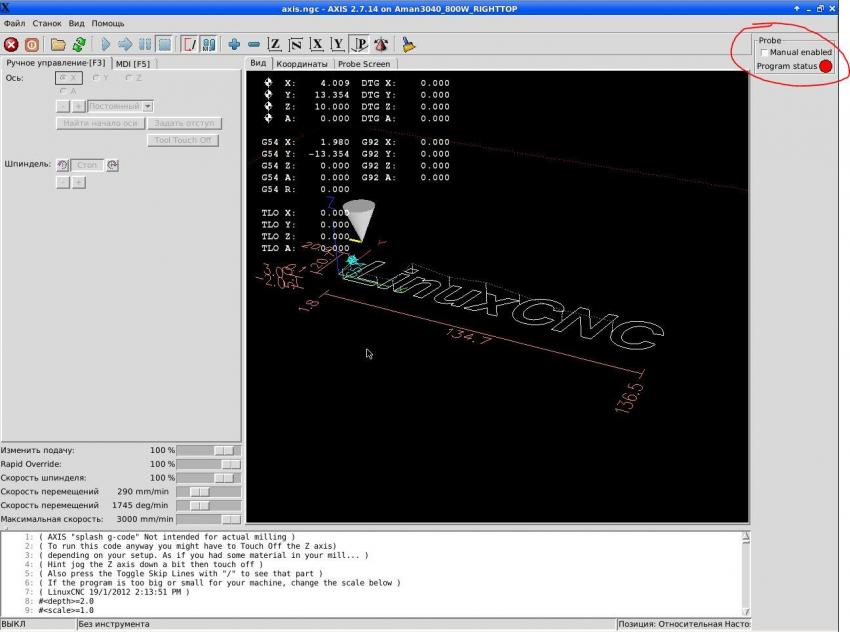

У меня сделано двумя вариантами - из интерфейса галочкой и по типу перемещения probe (т.е. по g38):


Настраивать так:

Открываете в папке с конфигурацией станка (обычно /home/username/linuxcnc/configs/machinename)
файл machinename.hal (вместо machinename - то как Вы назвали конфиг при создании).

Находите примерно такие строки:
net probe-in => motion.probe-input
net probe-in <= parport.0.pin-13-in-not

и добавляете в самом начале символ #, тем самым LinuxCNC не будет их учитывать при запуске.
Запомните "parport.0.pin-13-in-not" вместо номера 13 у Вас может быть другой пин (который задавали при конфигурации отвечающим за пробник),
сохраняете и закрываете файл.

Дальше, вот эти файлы:  custom_postgui.hal     custompanel.xml  скачиваете и кидаете в ту же папку.
Открываете на редактирование файл "custom_postgui.hal", в нём максимально подробно простыми словами добавил комментариев.
В строке "parport.0.pin-13-in-not"  меняете на тот пин, который у Вас был. Если не было в конце "-not" то то же стоит убрать - это инверсия состояния.
Если такие файлы уже есть, то нужно сначала выяснить, что в них и нужно будет совместить с существующими.

Дальше открываете файл machinename.ini,
находите секцию [DISPLAY],  после неё добавляете строки:
PYVCP = custompanel.xml
POSTGUI_HALFILE = custom_postgui.hal

Убедитесь, что у Вас они уже не были прописаны ранее. Иначе, как писал выше, нужно будет содержимое файлов добавлять в существующие.

Для вывода в интерфейс используется PYVCP, можете почитать подробнее, а лучше потом про GladeVCP, т.к. он более современный.
Ну и, разумеется, про HAL - тогда можно вещи гораздо более сложные вытворять.

ВАЖНО: При использовании StepConf придётся заново прописывать изменения в файлах machinename.ini и machinename.hal



Кстати, если не секрет

05.01.2021 в 16:59, СЛОН сказал:

бесконтактный кромкоискатель по осям X Y. Так как он оптического типа

модель не подскажете? Точность и повторяемость проверяли?
