Оснастка для изготовления печатей на волоконном маркере

Рекомендуемые сообщения

По заказу изготавливал круглые печати. В качестве материала использовал специальную резину для печатей trodat. Гравируется хорошо и режется не сложно. Но при гравировке и резке - резине нагревается и ее начинает поднимать. Кроме того при гравировке весь лист резины очень сильно пачкается от продуктов горения.

Я понял, что так дело не пойдет и нужно делать специальную оснастку.

И вот в голове начинают появляться разные варианты.

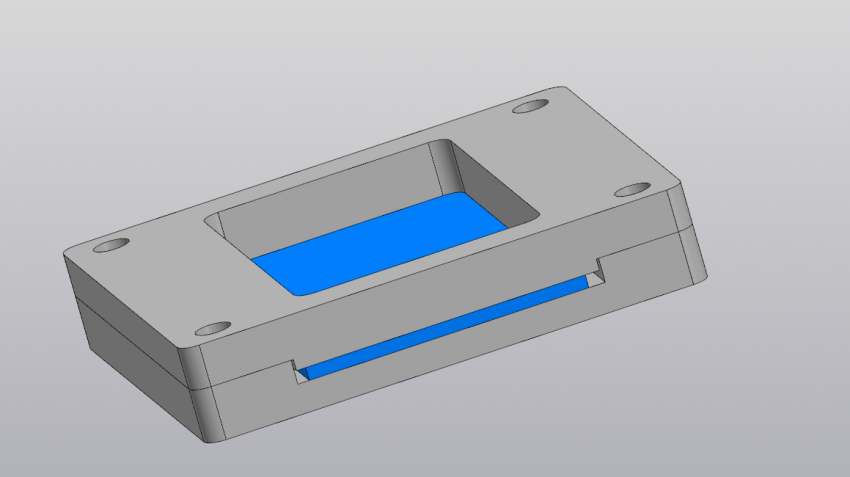

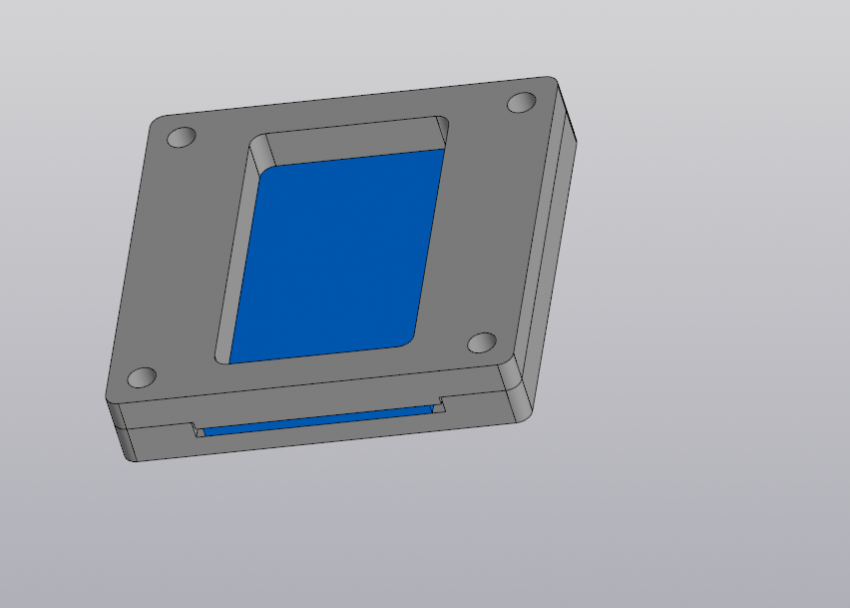

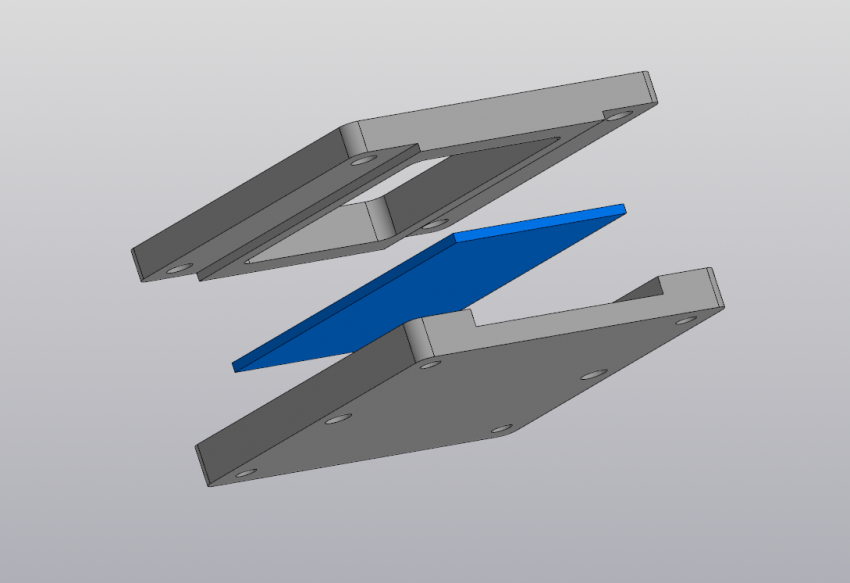

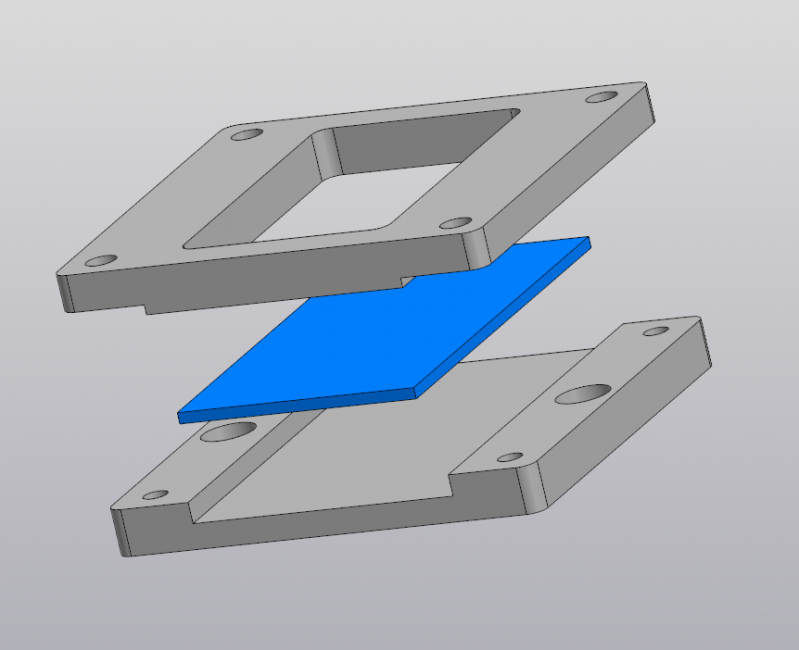

Спустя некторое время появляется модель оснастки

2020-04-09_23-38-29.thumb.png.270847bb703c081cf55b81536e3c102a.png2020-04-09_23-38-41.thumb.png.a1895669389125d0c76721736ccd734c.png2020-04-09_23-38-59.thumb.png.4803198be98a584d9a35093fce960adc.png2020-04-09_23-39-10.thumb.png.955b501d8ddc2fdf24002d657fe78a69.png

Несем все на фрезер и из куска алюминия вырезаем нужные элементы

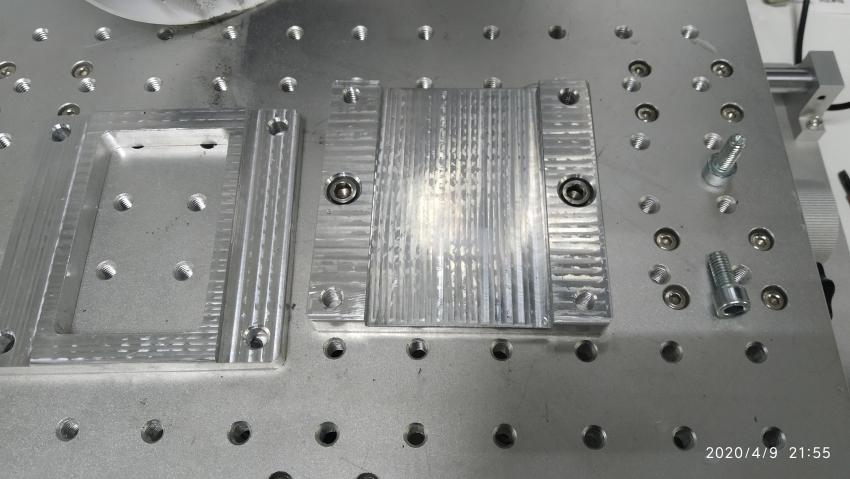

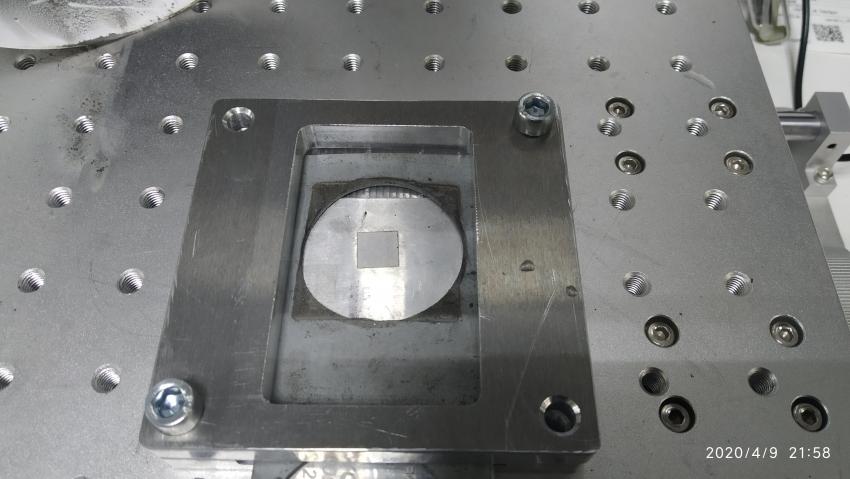

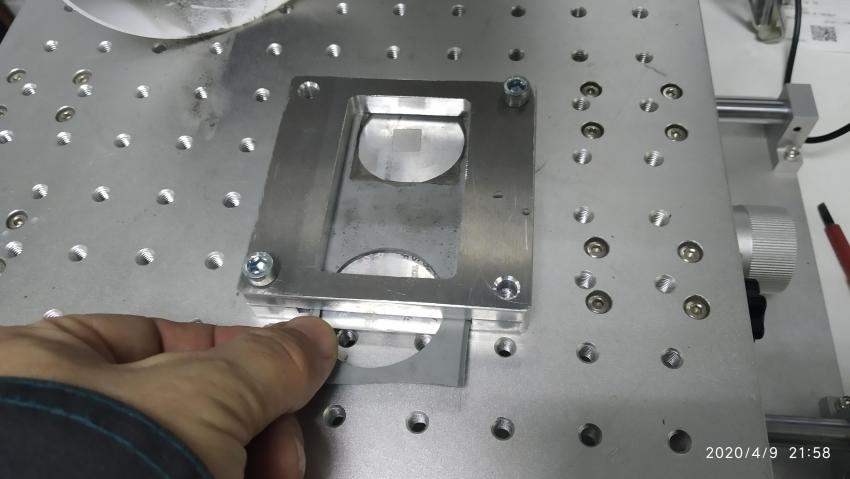

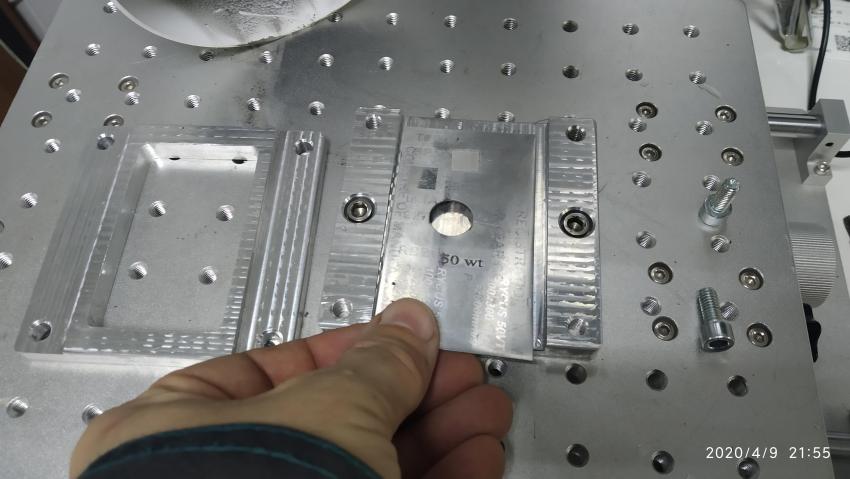

Получаем результат

858794510_2020-04-0921-55-54.thumb.JPG.48a509789f22caa8170c11c4812e7241.JPG1659138445_2020-04-0921-56-00.thumb.JPG.fe9e729332d424e8b7750b0df47b8a19.JPG2064475184_2020-04-0921-58-14.thumb.JPG.bca1fffdcadc1f5262ec3ed09b926af5.JPG1537616858_2020-04-0921-58-40.thumb.JPG.4ab8b85ecf99c0dea0660808bebdd7f9.JPG

Изменено пользователем Smith2007

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

поддув в зону гравировки нужно

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

1 минуту назад, alexander-1 сказал:

поддув в зону гравировки нужно

Да, это я уже понял. Буду отдельно делать поддув. Компрессор есть, нужно магистраль дотянуть и редуктор поставить.



зы. Что еще не устраивает - так это установка высоты по Z.

У меня ручной привод и линейка приклеена. Но это не очень удобно. Думаю прицепить электронную линейку типа УЦИ.

Изменено пользователем Smith2007

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

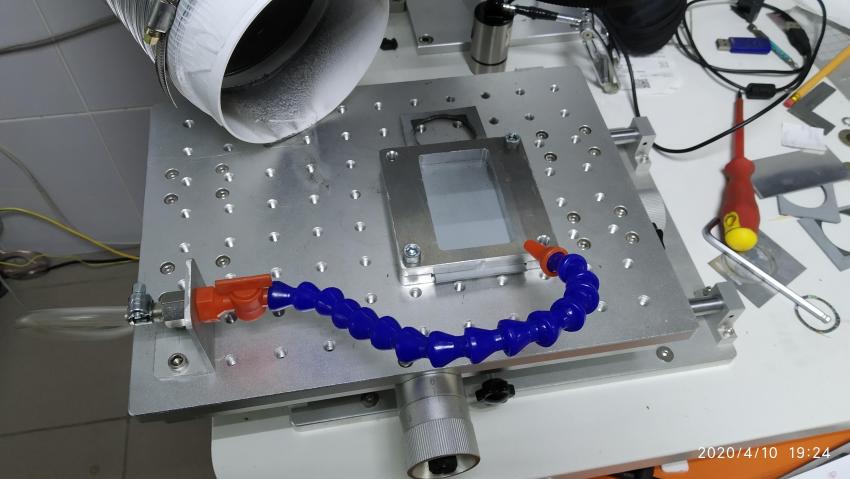

Приспособил для обдува зоны гравировки гибкий шланг для СОЖ.

Нужно еще редуктор добавить ибо в магистрали 10 кг давление.
