Гравировка с ардуино. Лазергрбл. Вопрос.

[Alexandr72 11]

Приветствую мастеров.

Вопрос, вероятно, "порочащий честь и достоинство гуру лазерной промышленности" (по причине недоконтроллера), но... Нет ли у кого станочка с управлением не нормальным контроллером, а ардуино с прошивкой GRBL?

Проблема в непонимании процесса толи последовательности действий толи настроек, но при гравировке вектора (да впрочем и растра) с командой на включение M3 в каждой стартовой точке вектора происходит пережигание точки, рисунок получается весь "истыканый" точками. Если же команда на включение М3, то наоборот, мелкие детали, когда голова быстро и часто стартует, недожигаются.

При гравировке фото с М3 это выглядит как глубокие пережигания слева и справа, при М3 по краям наоборот не "хватает рисунка".

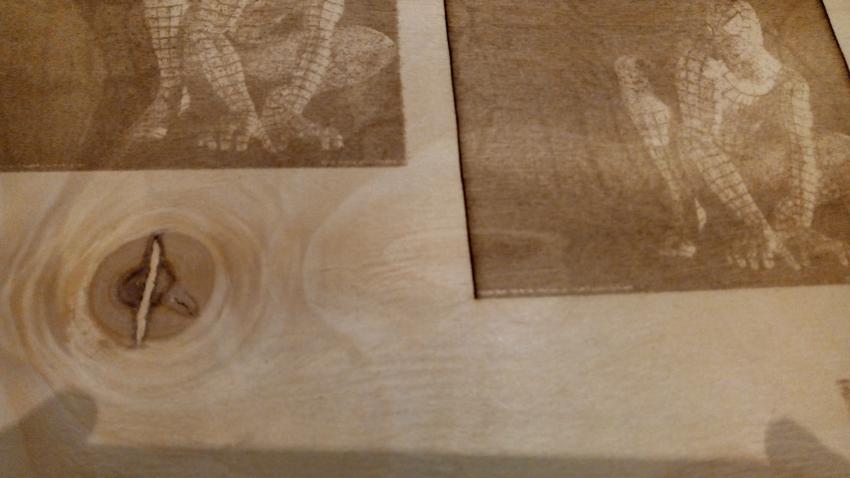

Первое фото растр. Справа пережжённое по бокам, причём почти на середину толщины фанеры в итоге.

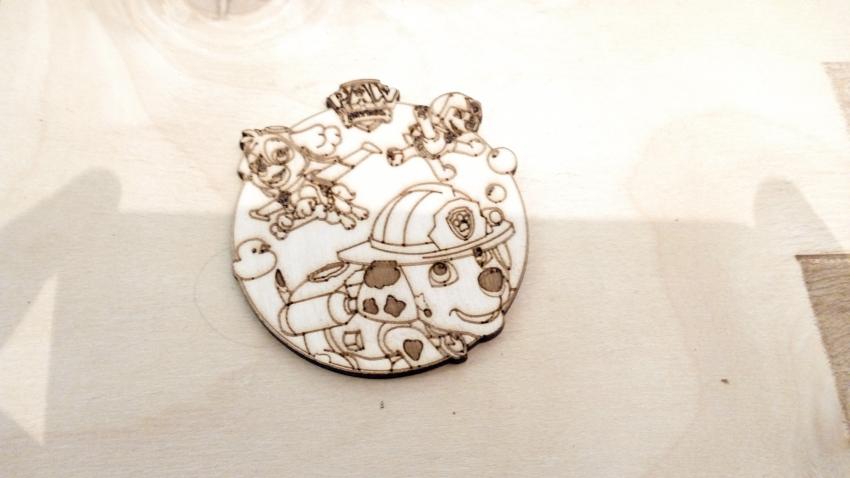

Второе фото - вектор с точками в начале с М3.  С М4 фото не сохранил, но мелких деталей или старта вектора вообще не видно.



Трубка 40Вт

[PavelK 1 525]

Доброго дня.

Увы, Вы не одиноки в своей проблеме как минимум ещё кто-то на форуме писал уже об этом, и как Вы уже выразились, проблема в контроллере и отчасти в его прошивке.

Ну не предназначен G код для лазерной гравировки...





[Alexandr72 11]

В 19.05.2018 в 12:54, PavelK сказал:

проблема в контроллере и отчасти в его прошивке.

К счастью, частично проблема решена путём добавления белого поля по бокам по советам в соцсети и ютуба... Получается лазеру нужно время на разгон, нормальные контроллеры это делают автоматом, а тут "на костылях".

(на фото разница только в команде включения лазера М3 слева и М4 справа)

Остаётся научиться правильно изображение готовить, т.к. однобитовое под гравировку точками, при гравировке линиями получается "обесцвеченное" и слишком контрастное (теряются полутона) но текст даже из растра получился вполне терпимый (размер больших букв менее 4мм, маленьких менее 2 ) , на фото алюминий, фанерку забыл сфотать.



Ну а вектор терпимо получается при медленной скорости и команде М4. Перепрожига нет и линия чёткая. СтОит ускорить выше 35мм/сек - ппц.

Изменено 25 мая 2018 пользователем Alexandr72

[PavelK 1 525]

Спасибо, что поделились решением. Думаю другим то же полезно будет.
