red_armyman

Смещение луча при резке

Рекомендуемые сообщения

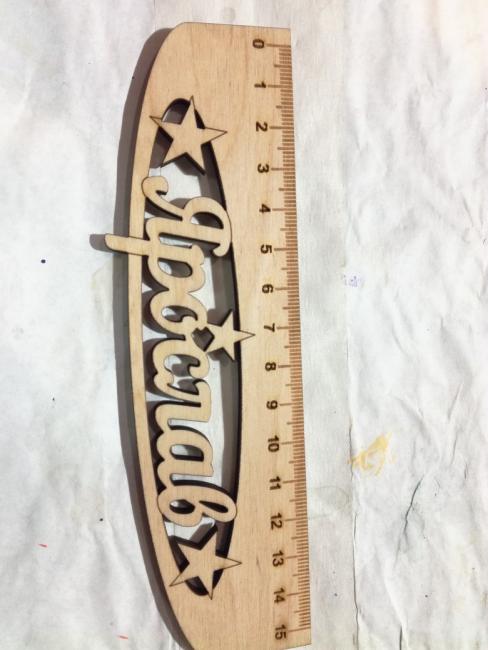

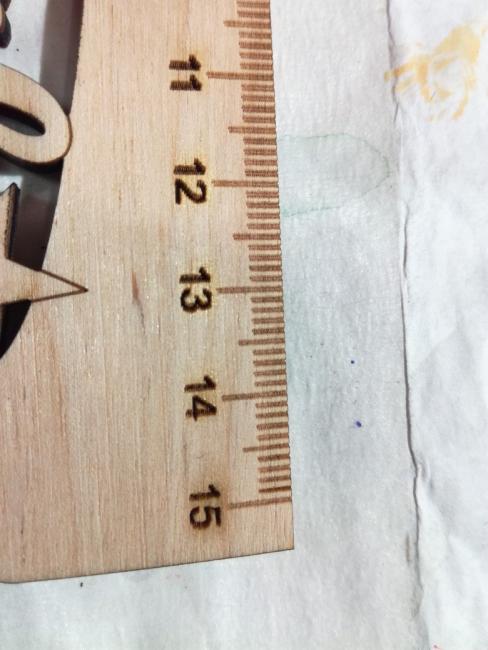

Всем доброго времени! Писал уже в одной теме но там тишина, создам новую тему, может кто увидит и подскажет. Суть проблемы такая, при резке слабой мощностью и последующей резке по этой же линии, происходит смещение луча, этого не происходит если делается например 2-3 линии, если большее количество линий и изгибов, то станок теряется. Мать руида. Файлы из корела прямиком в rdwork, отключение юсб не помогает. И паралельно вопрос, как заставит станок гравировать сплошняком линию например 1 мм толщиной? Он при загрузке в предварительный просмотр показывает гравировку цельную, но станок делает как будто только контур объекта. на фото видны штрихи линейки










Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

11 часов назад, red_armyman сказал:

Он при загрузке в предварительный просмотр показывает гравировку цельную, но станок делает как будто только контур объекта.

наложения контура на контур нет? (два одинаковых объекта один над другим)

По поводу линий:

у меня на 4х китайцах отрисовка линии (проход с малой мощностью) тоньше чем при прожиге насквозь, поэтому все макеты делаю с запасом в 0,2 мм примерно (т.е. в вашем случае, на последнем фото, у верхнего луча звезды, сделал бы смещение линии во внутрь на  0,2 мм). И рез - строго вертикальный? В случае последнего фото со звездой (с одной стороны линия совпадает (?) с другой нет) возможно не точность юстировки



Изменено пользователем Ales70

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@Ales70 наложения объектов нет, все по одному. С юстировкой есть неточность, в одной стороне стола, но дело в том что такие смещения происходят в разных частях стола и только в случае если объектов (линеек) больше одной. Если одну делать все идеально ровно по линиям

Изменено пользователем red_armyman

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Если линек больше одной, то сначала все гравировки, а потом все вырезы, так?

И еще, если делать две линейки, три, четыре, смещение растет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@vasa29 да, сначала все гравировка а после резка. Нет, смещение в пределах 1-2 мм на каждой получится в разных местах

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 Проверьте люфт по оси Х

2 гравировка и резка происходит по разным векторам, проверьте макет

3 Так как смещение после гравировки (резки малой мощностью) возможны потери шагов. Для проверки поставьте лучом точку в нуле и после гравировки верните в ноль, сравните результаты.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@vasa29 скорее всего третий вариант, люфтов нет, в макетах векторы один в одном лежат. спасибо по пробую

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@vasa29 как и предполагалось потери шагов, только как это убрать и что есть причина не понятно, но потеря шагов идет не после гравировки, а после резки. После гравировки ноль возвращается ровно в ноль, а после резки в нескольких частях стола, ноль возвращается на 1-1,5 мм выше и правее исходного нуля. Ремни подтянул но не помогло, может программно где просчет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Какие скорости при гравировке и резке?

Причины потери шагов:

1 Механические, затрудненное перемещение (покатайте вручную выключенный станок, лучше со снятыми ремнями)

2 Электрические, слабый ток на драйвере, низкое напряжение питания, паразитные наводки (как правило лечатся правильным заземлением)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@vasa29 резку делал 30 скорость 11 мощность, просто контуры рисовал как на линейках. гравировка 180 скорость 20 мощность. головы без ремней ездят вообще идеально, но вот с ремнями как будто подклинивает, особенно Х. Заземление с корпуса не делал отдельно, с вилки сделано, оно вроде там на один болт идет. Ток на драйвере и низкое напряжение питания как то надо проверить, но узнать бы какое оно должно быть

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

12 минут назад, red_armyman сказал:

но вот с ремнями как будто подклинивает, особенно Х

Снимите ремень и осмотрите: состояние ремня, шкивов, подшипников шкивов.

Ток на драйвере. На самом драйвере (если он отдельное устройство) есть таблица с указанием положения переключателей.

Посмотрите название Ваших ШД и в интернете найдите характеристики (в частности рабочий ток), сравните с током выставленном на драйвере.

Напряжение питания определяется БП, со временем в связи с деградацией электролитических конденсаторов может меняться не в лучшую сторону.

определяется вольтметром под нагрузкой.

22 минуты назад, red_armyman сказал:

Заземление с корпуса не делал отдельно

Обычно на корпусе лазерного станка существует специальны болт со значком заземления, рекомендуется соединить с контуром опять же заземления.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@vasa29 переключатели стоят верно на двух драйверах, проверял несколько месяцев назад больше не трогал, а какое должно быть напряжение? заземление подключу по пробую

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Зависит от станка, если общий БП (на мать и драйвера), то 24в, а если на драйвера отдельный то может быть и 36в и ...

Для начала проверьте механику.

Вот еще, посмотрите в настройках ускорения, слишком большое значение может вызвать пропуск шагов.

Изменено пользователем vasa29

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@vasa29 ускорение сегодня уменьшил в два раза по сравнению с тем что стояло, по пробую поставить еще меньше. Спасибо

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В 12.10.2017 в 00:45, red_armyman сказал:

@vasa29 ускорение сегодня уменьшил в два раза по сравнению с тем что стояло, по пробую поставить еще меньше. Спасибо

и как ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Только что, alexander-1 сказал:

и как ?

да никак, если отправлять по одной линейке то все ровно, если больше то часть смещается. Делал на днях несколько штук, отправил 4 штуки, из них 3 нормально, 4я со смещением. Думаю станок теряется если много файлов и в них несколько элементов с разными режимами работы

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

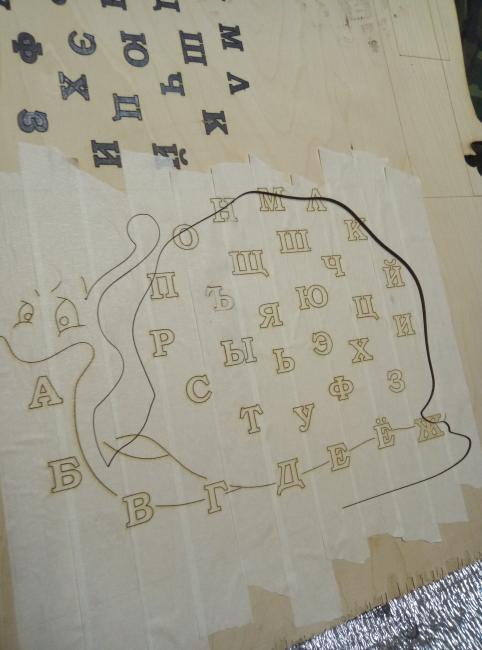

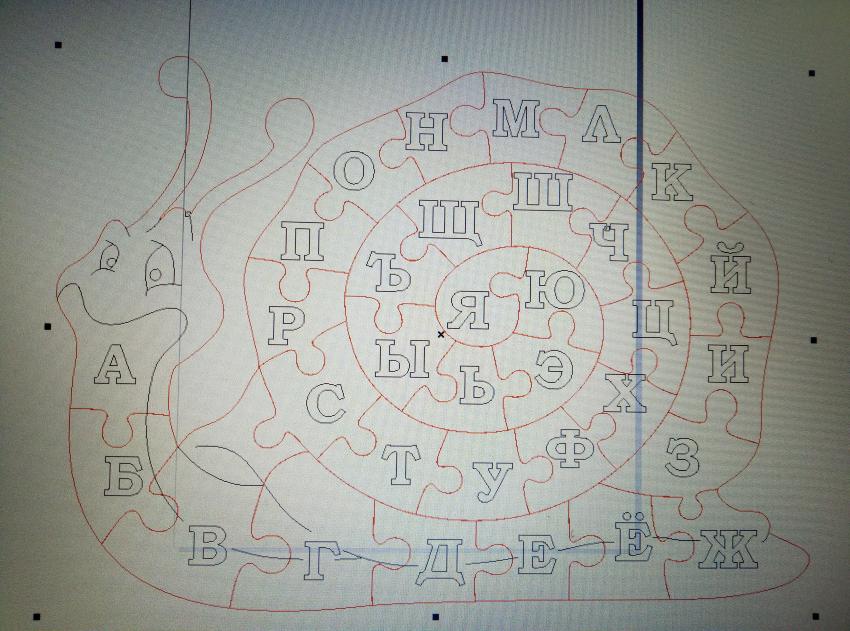

Всем здравствуйте. Подскажите, пожалуйста.P80203-174703.thumb.jpg.90799c2c3a2af6c91e2ccfba344458ef.jpgТо,  что черным, мне нужно прорисовать, а красный вырезать. Где-то было видео,как добавлять задание. Найти не могу.  Я уже так делал, только с гравировкой, всё получалось. Сейчас, или я, что-то забыл. Вообщем, задаю задание на прорисовку, потом на резку(как на видео, абрис убираю, добавляю итд) После, того, как лазер прорисовал, возвращается и начинает следующее задание - резку. Вот, только режет он со смещением(по буквам) P80203-180750.thumb.jpg.2a4da285274c5c1f4caa4a42a8b42f2b.jpgРебят, подскажите, где мой "косяк"? Или нельзя добавлять несколько раз, подобное задание(резку)?

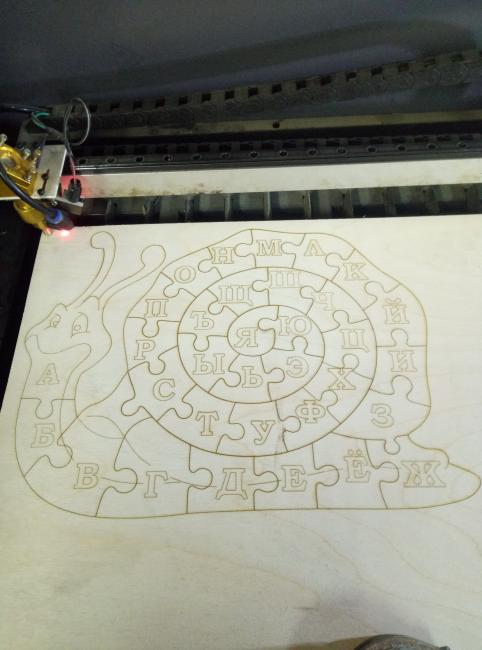

Сейчас, я делаю, так: P80203-181921.thumb.jpg.2e0d3420c30d55426f1751945f941373.jpgвсё отрисовал, удаляю, то что резать не нужно и режу. Но это геморрой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

М2 Nano?

1 Вариант

Разделяете резку и гравировку по слоям.

Создаете в углу якорь (окружность малого радиуса).

Выбираете якорь для каждого задания.

2 Вариант

Разделяете резку и гравировку по слоям.

Для гравировки выбираете оба слоя (толщину линии у слоя резки установить нулевой, при желании)

Для резки выбираете нужный слой.

24 минуты назад, НиколаЙ Д сказал:

Но это геморрой.

А об этом надо было думать при выборе станка, увы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

10 минут назад, vasa29 сказал:

М2 Nano?

Не понял. Если вопрос по материнке, то М2 у меня. По поводу выбора станка, то на этот то, кое-как наскрёб)). По информации, спасибо. Нужно переварить. Пока не понятно). Спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

вообщем пришла партия станков с такими косяками, пошли звонки от покупателей и вот что вылезло, в моём случае это драйвера



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
