Погрешность в размере по оси Y

Рекомендуемые сообщения

Добрый день.

Станок Raylogic 9G 530 v6

После замены ремня по Y заметил что станок дает отклонение на 27см 1 мм погрешности, может быть кто-то знает как это можно исправить, или где смотреть?

Спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

В настройках количество шагов по оси измените.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

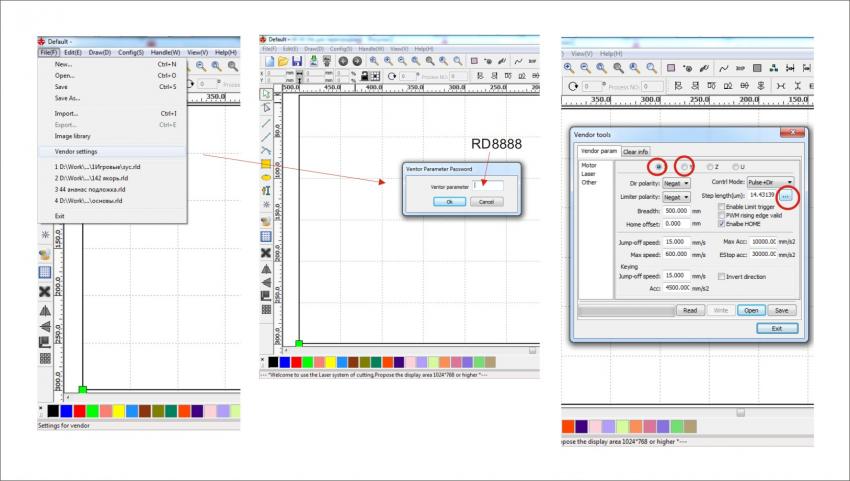

Все оказалось проще простого )
