Алексей Миронов

Объёмные магнитики, как из чего делать и чем наносить изображение?

Рекомендуемые сообщения

Доброго дня!

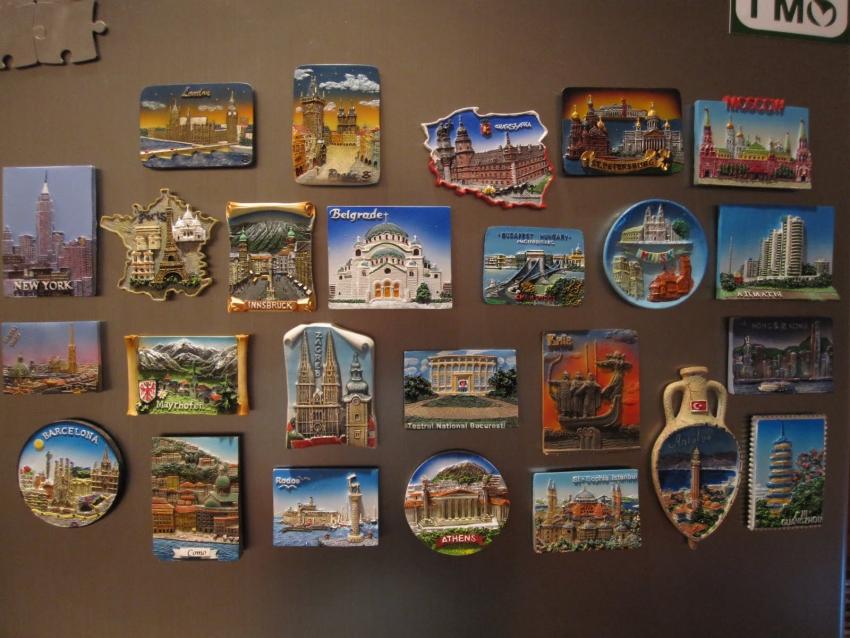

Уважаемые форумчане, Вы наверное видели вот такие магнитики:


так вот, хочу сосредоточиться на производстве оных, так как тема достаточно сложная, интересная и популярная, а ниша занята пока что только Китайцами.

Меня очень интересует, из чего и как они делаются с нуля. Если вкратце чего я хочу, то это как обычно "всего сразу и бесплатно", но прекрасно понимаю, что так не бывает, поэтому получается чего конкретно хочу - я не знаю и прошу советов.

Купил для пробы по несколько штук разных магнитиков: на ощуп они все примерно из одного и того же материала, но по качеству нанесения разные.

На одном виде нанесение фото качества и идентично на всех пяти штуках, на другом виде, более дешевом, как будто вручную раскрашивали и из пяти штук одинаковых идентичных нет вообще.

Уже несколько недель пытаюсь по крупицам собрать информацию и вот что на данный момент имею и с чем у меня проблемы так как запутался напрочь

1. Из чего делать заготовки (покупка готовых не рассматривается так как это основа идеи)

Как посоветовали на форуме керамистов, сами заготовки можно делать методом шликерного литья, но по технологии требуется муфельная печь, гипсовые формы, которые то же нужно сначала сделать, да и тираж у гипсовой формы небольшой - штук сто, а потом нужна новая форма, так же после выпечки нужно наносить глазурь для блеска и опять выпекать и вот только тогда получится заготовка для дальнейшего нанесения.  Из проблем, как мне кажется, это большое количество промежуточных этапов, из-за чего может быть большое количество брака ну и по моим примерным расчётом сроки изготовления одной заготовки примерно двое суток, плюс в том, что можно сделать за раз хоть 500 -на сколько хватит места в печи, но да же если в печь влезает 100 штук, то что бы не растягивать производство на неделю, нужно будет 100 гипсовых форм и промежуточные этапы - только ручной труд и достаточно грязный (по видео с Ютьюба). Да же если пренебречь минусами, не понятно как в итоге наносить изображение на эту заготовку, так как для деколи заготовка должна быть плоской ...

Следующий найденный метод был заливка в формы пластиков и смол, формы делаются из силикона, хватает уже на гораздо большее количество (чисто теоретически так как всё равно он силикона могут отрываться мелкие детали, как я понял - зависит от самой модели) и процесс гораздо быстрее (есть пластики с временем застывания до 5 минут и меньше) то есть в одну и ту же форму за день можно успеть и 100 штук сделать, но при более детальном рассмотрении технологии стало понятно, что может быть много брака из-за пузырьков воздуха при литье самой силиконовой формы и при литье в неё пластика, а что бы избавиться от этого лить можно в вакуумной камере, но за раз можно лишь по одной штуке, что увеличивает срок изготовления и самый большой минус - заготовка то пластиковая получается, а хочется солидности типа керамики. Но да же если пренебречь минусами, опять непонятно, чем наносить на заготовки изображение... Если для керамики была деколь, то для пластика есть "холодная деколь", а это, как я понял, просто переводные картинки, для которых опять же нужна плоская поверхность...

Ещё одни метод уже придумал сам - почему бы просто не выдавливать из глиняной массы под прессом? Что бы избежать минусов глины, можно использовать полимерную глину, которая застывает в обычной печке достаточно быстро, но она достаточно дорогая, но наверняка можно найти оптом дешевле. Проблема в том, что по этой технологии я не нашёл ресурсов почти никаких, поэтому пока что минусов не вижу, но наверняка я не такой "гениальный" и этот способ вообще не работает, поэтому о нём нет упоминаний (ну кроме каких-то кирпичей)? Но да же если этот способ сработает, опять не понятно как вообще наносить изображение.

В общем основной затык - каким методом делать заготовки и каким методом наносить картинки?

Я пока что склоняюсь к последнему описанному методу, может быть кто-то знает о нём что-нибудь или может есть метод лучше? Натолкните, пожалуйста, на ключевые слова для поиска.

Так же всплыла проблема - из чего и как изначально делать модель для отливки из неё гипсовых либо силиконовых форм. Мне предложили 3D принтер, что по стоимости от совсем копеек до многомиллионных - пока что глубоко не разбирался, так как не ясен пока что метод изготовления, но стало понятно, что очень мелких деталей на дешёвом не добиться и требуется дополнительная обработка, в общем лучше попробовать.  Для изготовления пресс-форрмы по последнему методу потребуется, как я понял, фрезерный станок, коих опять же по стоимости большой разброс, но как я понял, мне большой не нужен- можно маленький, но точный, только не понятно, можно ли вообще на нём сделать тонкие детали и проработку поверхности? По видео с Ютьюба вроде бы можно, но неясны детали, но думаю об этом потом буду задавать вопросы, если может быть вы скажете, что этот способ имеет право на жизнь.

Дальше основная проблема - методы нанесения изображения.

Из найденных это как написал выше, горячая деколь, холодная деколь, сублимация, прямая печать.

По деколи недостатки написал выше, для сублимации так же требуется относительно плоская поверхность (да же если использовать 3D прессы) ну и выцветает она, как я понял, достаточно быстро. Тут я наткнулся на способ прямой печати. Выбор принтеров так же достаточно большой - от самодельных до профессиональных. И на форуме узнал, что печатать то они могут практически по любым поверхностям (фанера, пластик, керамика и т.д.) и думаю "вот оно"!
Но пока что вопросов больше, чем ответов. Пока искал недорогие планшетные-сувенирные принтеры, дабы понять действительно ли это то, наткнулся на несколько моделей, а именно "Юник  А3" и "DP JET 2300".  Первый напоминает самоделку, второй уже более солидный агрегат, но ни на одном сайте не написано какие краски в них лить, где и в какую цену их можно купить, по каким конкретно поверхностям они могут печатать, ну и что с печатью по неровным поверхностям так же не указано.

Подскажите, пожалуйста, кто чем может. Спасибо!



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

48 минут назад, Алексей Миронов сказал:

а именно "Юник  А3" и "DP JET 2300"

Про планшетные принтеры, можете тут посмотреть.

Изменено пользователем Kataew

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Ох скока букав, еле дочитал =)

Для печати на планшетном принтере (любом) поверхность то же должна быть "относительно плоская", то есть от печатающей головки до материала должно быть одинаковое расстояние 3мм с допустимой разностью 1мм (ну отсилы 2) для фото-качества, иначе при большем расстоянии чернила начинают "пылить" т.е. разлетаться кто куда. По чернилам вам уже ответ дали - в тех темах в общем случае всё понятно станет. В вашем случае подойдут УФ чернила как наиболее стойкие для всех материалов, но указанные вами принтеры для УФ чернил не подходят. Так же по-моему вам планшетные принтеры не подходят вообще из-за слишком малого допустимого перепада высот.

Зря вы так отметаете сублимация - как раз с помощью неё можно сделать большие перепады (но не резкие т.к. силиконовая мембрана не может залезть в мелкие щели, посмотрите процесс нанесения вживую или по роликам, станет пронятно) на вакуумном прессе. И быстро она выцветает только при прямом солнце без защиты. Покрываете магнитик лаком и будет счастье.

Насчёт пресса мне видятся проблемы с трудностями отделения глины от формы (разве что запекать в ней, но дорогое и долгое удовольствие, хотя может поможет обильная смазка - вам надо пробовать) ну и сделать детальную форму то же достаточно трудно. Фрезеровать можно дюраль либо магний, на мелких станочках со шпинделем от 800 Ватт и выше. Минимальная фреза 0.1 мм.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
