Провода заземления?

[wikjazz 20]

Добрый день. Привезли станок китаец Philicam FLDJ 6090 в разобранном состоянии. Собрали все кроме одного. От автомата, который включает питание. помимо красного-черного проводов +- идут два спаренных желтых провода которые ни к чему не подключены просто болтаются. На концах оголены. Как я понимаю это заземление. Куда эти два проводу нужно деть? На задней стенке станка есть пустая петелька. Не могу сфоткать, но думаю понятно описал.

[Кузьмич 46]

Заземление цепляется к любой части корпуса станка на болт. Не понимаю, что у вас за петелька. Если крашеная - зачистить до металла. В станках от Реклаба, например, в станине уже есть болт под землю.

На автомате необходимо проверить землю. Это может быть зануление (совсем не земля).

Изменено 19 марта 2017 пользователем Кузьмич

[wikjazz 20]

Так. Ну да петелька под болт. А эти два провода нужно вместе скрутить.?



[Кузьмич 46]

Не понимаю зачем там два провода. Посмотрите в щитке на подключение автомата. Наверно только одна жила подключена на землю. А если обе - тогда без разницы какую цеплять к станку.

[wikjazz 20]

Скину фотку как приду из мастерской



[wikjazz 20]

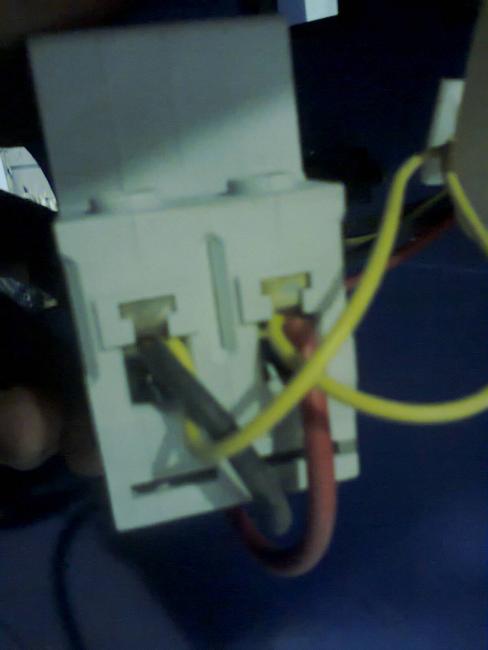

Вот. Два желтых провода. скручены стяжками в 1 на концах просто зачищены.

[PavelK 1 525]

Думаю стоит сначала разобраться в проводке, перед тем, как что-то делать и уж тем более включать станок.

То, что они жёлтые, вовсе не означает, что это заземление. Пока что больше похоже на КЗ

[wikjazz 20]

Станок работал. Я его сам разбирал перед перевозкой. Электрику не трогал не открывал даже отсек, располовинил, отключив лампу и дисплей. А сейчас залез а тут что-то странное. Ладно. Видимо надо больше фоток сделать.

[psixylek 21]

Ну если уж на то пошло земля должна быть желтая с зеленой полоской) У меня так кореш в свое время тоже желтенький проводочек торчащий с пускомагнитного реле с токарного станка вывел.....довыводился. В итоге на корпусе образовалась фаза) Корпус неприятно так...бился током. Так что админ правильно говорит. Разбирайтесь в проводке.

[wikjazz 20]

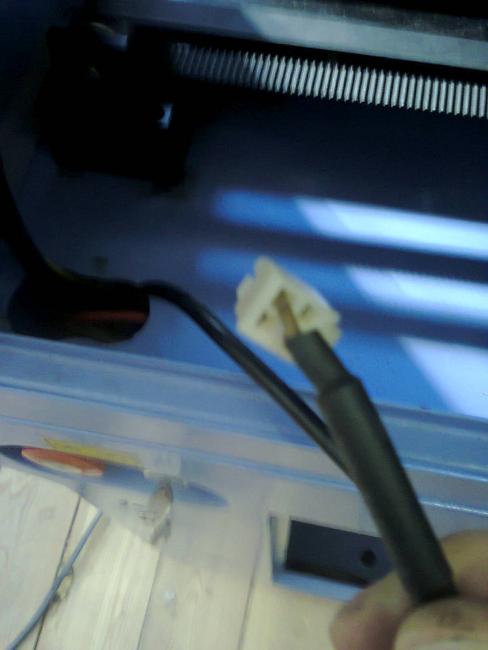

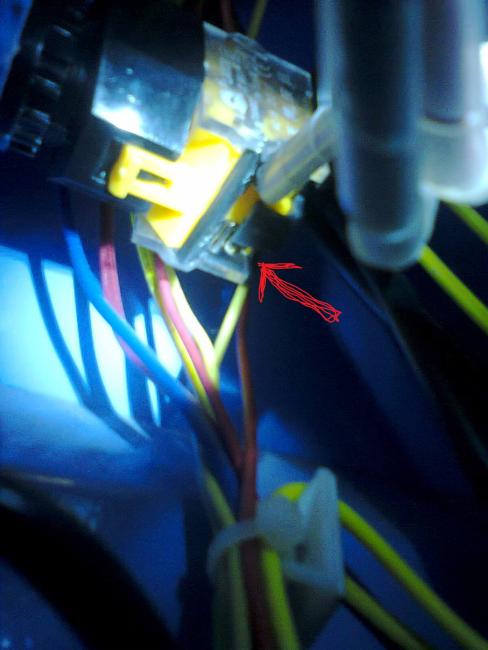

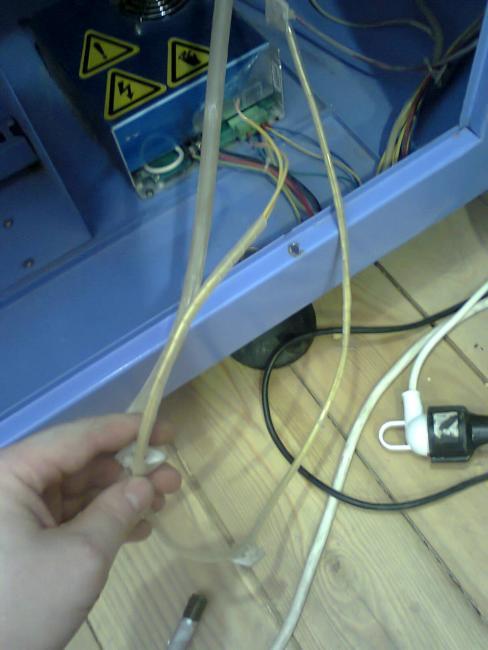

Итак, с электриком мы определили, что эти провода не заземление конечно. Они под напряжением 220. На фотографии видно, что провода довольно длинные и на них липучки по всей длине, значит куда то он тянулся далеко. из возможных мест я обнаружил, что кнопка STOP подключена только одним проводом, который идет к EMIFILTER а второе гнездо пустое. Красная стрелка на фото. И на питание дисплея занято 2 гнезда из 4х. больше вероятных мест не установлено. Что думаете? Это 100% не подключение доп оборудования.

[PavelK 1 525]

Могут идти либо к розеткам на корпусе станка для дополнительного оборудования, либо на лампу подсветки.

Кнопка ESTOP должна подключена быть двумя проводами и при нажатии должна обесточивать весь станок полностью. Т.е. на неё должен провод идти сразу от гнезда питания, а после на всё остальное.

[wikjazz 20]

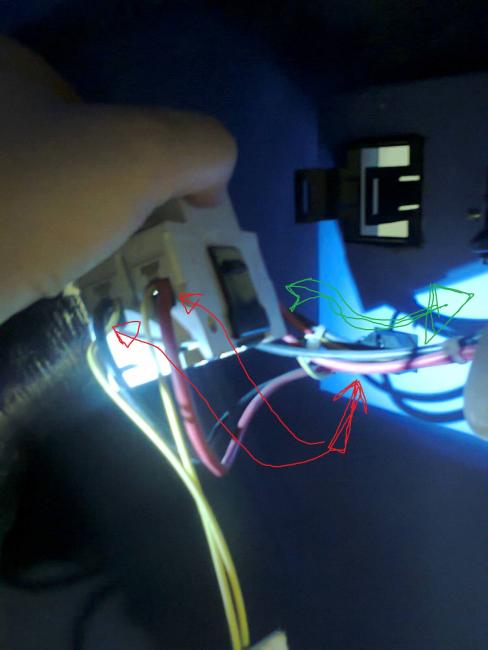

ну вот я и думаю. Эти провода идут сразу от питания. Красная стрелка жирная это гнездо питания. От него идут провода на автомат и отходят эти два желтых провода. С другой стороны автомата идут уже пучки проводов на розетки под доп оборудование и на станок. Подсветки нет. да и провода короткие до крышки станка не достанут

[PavelK 1 525]

Ну и выдерите их нахрен тогда.
