Как починить ShopBot

Рекомендуемые сообщения

Здравствуйте. Встал станок РК. Работл от ShopBot v 3.54. На плате очень часто выгорают микросхемы, от чего это происходит. Техподдержку больше не оказывают, они перешли на продажу китайцев. Начальство приказало разобраться в проблеме и починить. Я только начинаю разбираться во фрезерах. Можно ли перейти с ShopBot на что-то более современное и что для этого надо докупить. Посоветуйте пожалуйста что делать? Могу прислать фотки любой части станка

Изменено пользователем hyperboloid

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Т.е. вы хотите в итоге полностью электронику заменить?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Если поменяю микросхемы и станок не заведется, тогда да, хочу поменять электронику

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

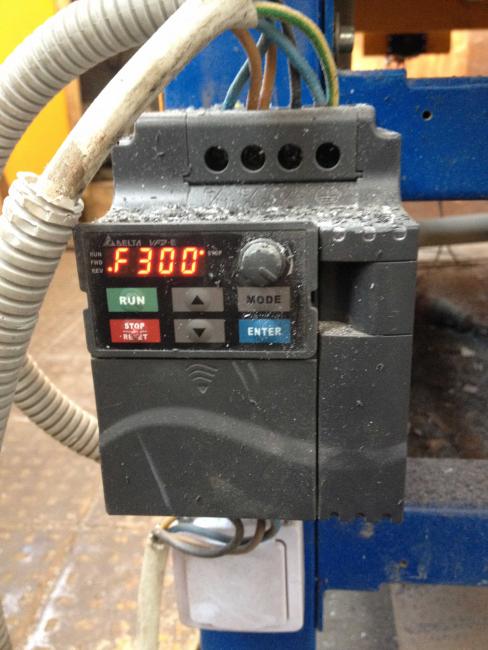

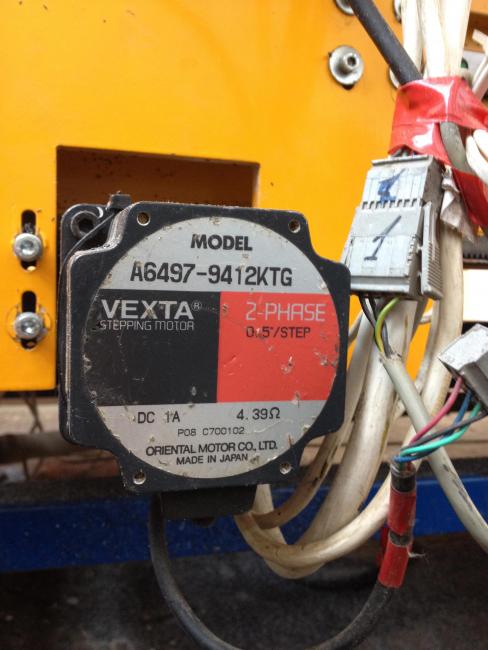

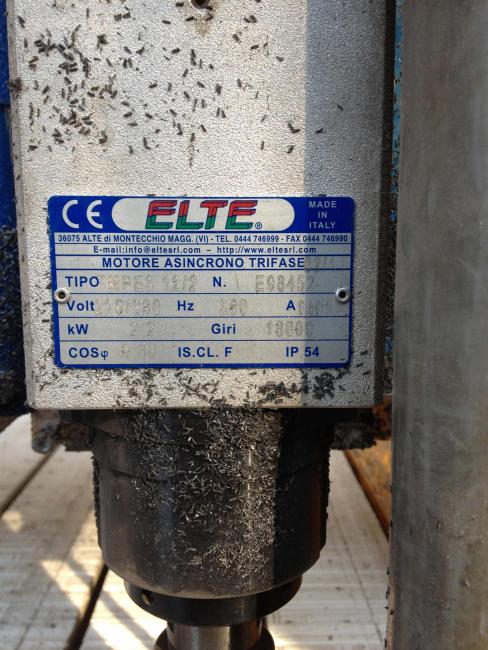

Не получается завести станок. Что нужно докупить чтоб заработал станок? Вот фотки двигателелей(4 одинаковых), шпинделя, инвертора. Как это все объединить? Настройка будет через Mach3 (буду разбираться).




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А драйвера у них отдельно или нет?

Если драйвера в самой материнке, то лучше поставить отдельные, сами драйвера купить можно тут:

http://purelogic.ru/shop/elektronnye_komplektuyuwie/drajvery_shagovyh_dvigatelej/standartnye_drajvery_shd/

например PLD330.

там же и блок питания к ним, хотя может быть его можно взять от вашего станка.

Дальше плата управления - либо делаете сами, ничег сложного нет либо покупаете, например тут:

http://purelogic.ru/shop/elektronnye_komplektuyuwie/platy_kommutacii_bob_konvertory_shim/ustrojstva_kommutacii_drajverov/

подойдёт PLC6X-G2

ну и подключаете

так же можно вообще купить целиком блок управления, например от станочка Оман, звякните в Реклаб - может продадут отдельно. Там только подключить останется.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Блок питания остался 40 вольтовый. Подойдет ли? Два ШД по Х, один по Y и один по Z, значит 4 драйвера + плата управления + комп с Mach3. Провода от двигателей в драйверы, драйверы подключаются к плате управления, а плата управления через LPT в комп с Mach3. Правильно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

@hyperboloid   а движки на сколько?  Если то же на 40, то нужно брать драйвер PLD545.

По остальному - да.  Вы забыли ещё про концевые датчики и инвертор шпинделя. Там нужно смотреть распиновку и то же можно к плате подключить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо за помощь. С движками туго инфы не нашел.
