Автоматическое управление высотой стола через RDWorks

[vbogom 0]

Здравствуйте!

Я новичок в работе с лазерными станками. Возник вопрос при работе с программой RDWorks (V8.01.60).

Условие:

Есть станок с подъёмным механизмом стола. Требуется выполнить автоматически последовательно две задачи: гравировка и последующая резка. Для лучшего результата резки требуется поднять стол, чтобы фокус лазерного луча был внутри фанеры. В настройке слоя резки есть пункт "Дополнительно", в котором есть ряд пунктов, которые, как мне кажется, как раз и отвечают за поднятие/опускание стола. Но при их задействовании, резка не начинается (без них всё работает).

Подскажите, как настроить автоматическое поднятие/опускание стола при выполнении комплексной программы гравировки/резки.

Спасибо!

[Dan 464]

2 часа назад, vbogom сказал:

Подскажите, как настроить автоматическое поднятие/опускание стола при выполнении комплексной программы гравировки/резки.

Ось Z управляется с контроллера или на станке выведены отдельные кнопки [Вверх/Вниз]?

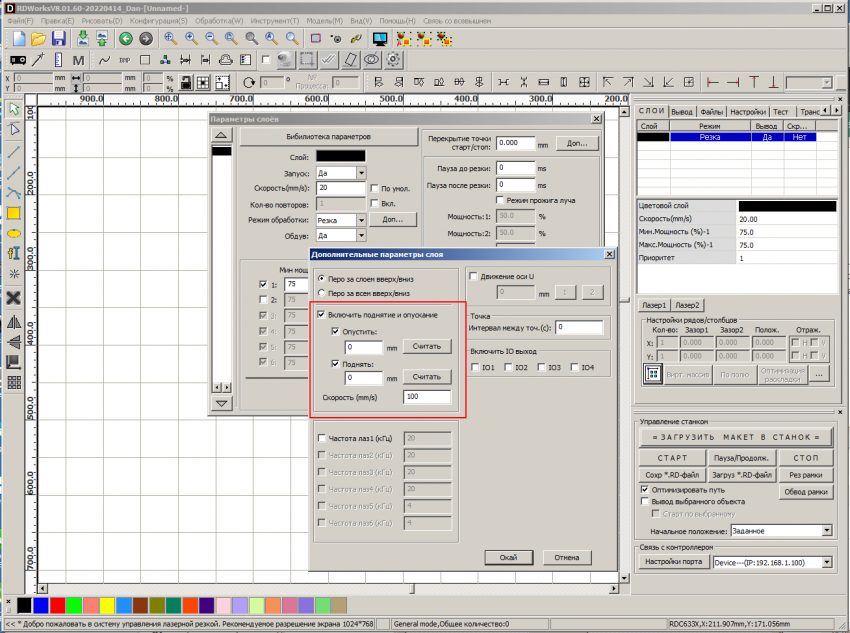

А так, это настраивается тут:

Изменено 6 июня, 2024 пользователем Dan

[vbogom 0]

Спасибо большое за ответ!

Да, имел ввиду именно эти настройки.

Внимательно посмотрел конструкцию станка: к сожалению, действительно, стол подключён не к контроллеру, а просто к кнопкам и стоит обычный двигатель на 220В. Поэтому простой перекоммутацией проводов проблему не решить. Мне в голову не могло прийти, что при наличии существующего функционала делать решение через костыль (хотя и понимаю, что так дешевле выходит станок).

Отсюда, думаю, проблема того, что программа останавливается при включенной опции движения стола, связана с тем, что контроллер, видя, что нет соединения с драйвером шаговика, не хочет её продолжать. В любом случае, пока проверить это не могу.



Теперь дилемма : делать редуктор на шаговик или вручную запускать программу резки.



Ещё раз спасибо за подсказку!

pan виджет

[Dan 464]

8 часов назад, vbogom сказал:

просто к кнопкам и стоит обычный двигатель на 220В

Стандартный асинхронник с редуктором и на цепном приводе.
Есть варианты с цепным приводом стола но уже на ШД .. но это так себе решение .. )))  Работать будет, но лучше ремень в данном случае.

Чот формат  видео не поддерживается на форуме.
А файлом загрузить не даёт ... )))


GOPR0904.mkv

Так ... и Матрёшку не понимает.

Xvid не понимает .. аще ругается на меня мессагой [-200] ... ))))

О ... схавал mpeg4 от огрызка ... ))

Изменено 7 июня, 2024 пользователем Dan

[vbogom 0]

Да, с просмотром видеофайла была проблема, но я его скачал и с проигрывателе просмотрел.
