Кривой рез

[biginwin 3]

Накидал макет как режет лазер по осям X и Y. В чем может быть проблема?
Забыл написать на рисунке торец изделия

Изменено 8 апреля, 2015 пользователем biginwin

[vladivik 122]

Только ведь писали - на ремне зуб перекинуть, у Вас на станке, смещение каретки.

[biginwin 3]

Только ведь писали - на ремне зуб перекинуть, у Вас на станке, смещение каретки.

рисунок это торец изделия

[vladivik 122]

Тогда голову выровнять.

[biginwin 3]

Тогда голову выровнять.

как её выровнять, на голове нет специальных регулировочных винтов, шайбочки подкладывать

[PavelK 1,501]

Юстировкой можно выровнять. На старых моделях да - шайбочки.

На 11G уже по уму сделано её перекосить почти нереально.

[alexander-1 2,474]

Ещё может сама линза лежать не ровно из за китайских умельцев.

[PavelK 1,501]

У него 11G  поэтому практически исключено.

[biginwin 3]

Проблема решена, реечный стол был не выставлен.

[markasd 0]

Не пойму, а как выровнять такую голову как на видео, т.е. отцентровать луч из 3 зеркала ? Нужно же 3 зеркало двигать, а она фиксировано закреплено.

[alexander-1 2,474]

1 час назад, markasd сказал:

Не пойму, а как выровнять такую голову как на видео, т.е. отцентровать луч из 3 зеркала ? Нужно же 3 зеркало двигать, а она фиксировано закреплено.

открутить винт, приподнять зеркало на голове и подлаживать например фольгу на краях зеркала, там где это нужно

[markasd 0]

@alexander-1 Подскажите, а на видео выше какого диаметра и фокусного расстояния линза?

[alexander-1 2,474]

D12, 50.8 мм ,2 дюйма

[WillForce 35]

В 09.04.2015в14:59, biginwin сказал:

Проблема решена, реечный стол был не выставлен.

А как реечный стол играет на кривизну реза?

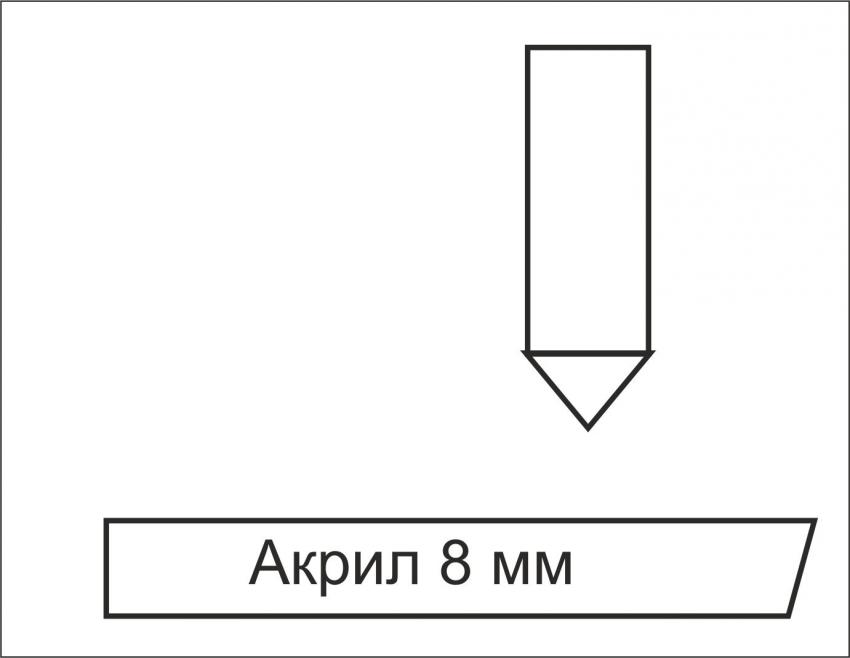

У меня такая проблема. Рез с правой стороны по Y в торце под наклоном. С левой стороны ровный. Даже не знаю в чем проблема.

Изменено 21 марта, 2016 пользователем WillForce

[PavelK 1,501]

Тут всё просто - луч от третьего зеркала идёт под углом.

[WillForce 35]

В 21.03.2016в05:36, PavelK сказал:

Тут всё просто - луч от третьего зеркала идёт под углом.

Тогда почему слева рез ровный, а правый торец под углом.

[PavelK 1,501]

А точно ли ровный? И во всех местах так или лишь в некоторых?



[ЮлияТау 4]

В 08.02.2016в14:58, alexander-1 сказал:

открутить винт, приподнять зеркало на голове и подлаживать например фольгу на краях зеркала, там где это нужно

к вопросу о выравнивании луча.

А можно как-то поподробнее, как это сделать?

луч падает ниже центра. как выровнять, если линзу нужно опускать, а готова не регулируется?
