KSlaser

Кинематическая система для лазерного станка

Рекомендуемые сообщения

Кинематическая система для лазерного станка (Москва)

Область применения

Станки лазерной резки, сварки и гравировки.

Отличительные особенности

      Повышенная точность и производительность за счёт применения прямого привода на линейных двигателях координат Х, У и вертикальной координаты на основе ШВП с мощным серводвигателем.

      Водяное охлаждение линейных двигателей позволяет повысить производительность и геометрическую термостабильность конструкции.

      Кинематическая система  (КС) построена по портальной схеме, причём каждая нижняя координата У имеет собственный линейный двигатель с  управлением по положению, что так же способствует повышению точности при движении, а так же обеспечивает перпендикулярность осей Х-У при нулировании системы.

      Поперечная балка из алюминиевого профиля с общим поперечным сечением 280-120 мм, обеспечивает необходимую жесткость конструкции.

      КС оснащена высокодинамичной, многофункциональной системой управления «Aerotech A3200».

      Система управления поддерживает управление волоконными и СО лазерами, стабилизацию зазора между соплом режущей головы и материалом.

Технические характеристики

Размер рабочей зоны Х-У, мм                                         1000-800

Размер хода по Z, мм                                                              70

Скорость рабочего хода, макс., м/мин                                 30

Скорость холостого хода макс., м/мин                                60

Ускорение, макс., м/с2                                                                    10

Точность позиционирования, мкм                                     +/- 20

Повторяемость, мкм                                                             +/- 5

Разрешающая способность, мкм                                            1

Тип приводов Х, У                                                 линейные серводвигатели

    с водяным охлаждением, пороговая термозащита

Тип привода Z                                                        ШВП с серводвигателем

Напряжение питания,                                      однофазное 220 В, 50 Гц

Средняя потребляемая мощность, кВт                                1,5

Габариты, длина/ширина/высота, мм                      1740-1390-1760

Масса КС, кг                                                                         270

Габариты стойки управления, мм                              600-500-1450

Масса стойки управления, кг                                                40

Цена – 950,0 тыс. руб.

Оплата – наличная/безналичная (УСН).

Самовывоз, либо отправка ТК.

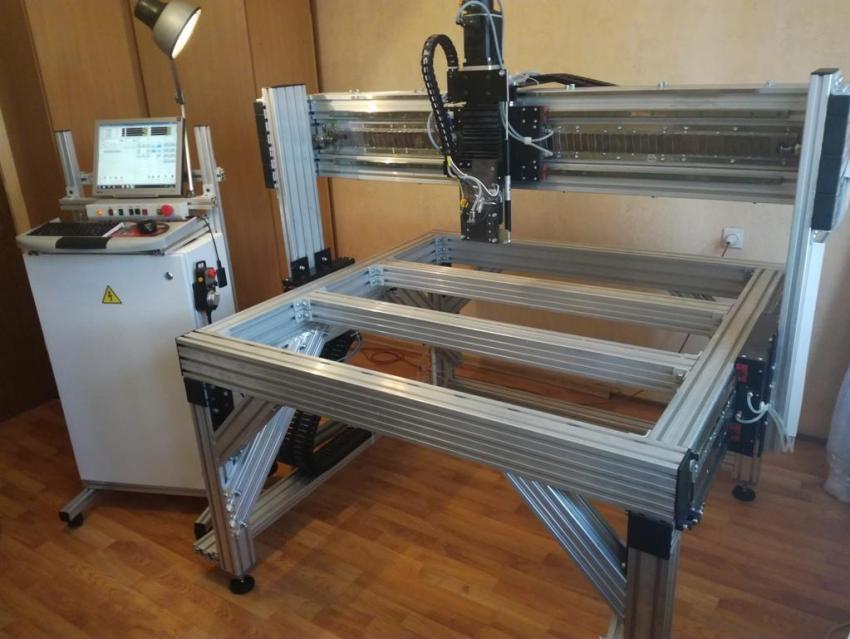

Общий вид.jpg
