Народ! Помогите новичку, есть вопросы!

Рекомендуемые сообщения

Доброго времени суток форумчане! Устроился на швейную фабрику, тут стоит лазер Qualitech 11g 1290 стоит среднефокусная 63.5мм.

Короче все подключил, установил дрова, корел 13 + corelasaser. все супер!

После первой же резки появились вопросы:

В интернете нашел статью про массив мощности, прочитал, скачал вот такой файл: Massiv_big_grav-cut.bs

скидываю на флешку запускаю задание, а он мне пишет мол формат не поддерживается. Как запустить данное задание с таким форматом? про формат читал написано что формат BS это файл в формате материнской платы. Расскажите чайнику что да как)))

Спасибо!



Еще наверное не в тему: Есть такие вопросы:

1. сколько должно быть расстояние между материалом и соплом? таблетки нет(

2. подача воздуха на сопле на что нибудь влияет?

3. Зачем нужен красный лазер-указатель на сопле?

4. для смазки механизмов подойдет WD-40?

5. как часто нужно производить юстировку?

6. можно ли гравировать / резать металл данным лазером?

7. есть ли какие нибудь прошивки российского производства на русском языке, corelDraw панелька LaserMachine на английском языке можно ее как нибудь русифицировать а то очень сложно разобраться какие конкретно выбирать настройки.

Заранее спасибо!!!



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Фото материнки пожалуйста.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

@Mikhaylovich

Подача воздуха влияет на качество реза!

Лазерный указатель нужен для удобства (Просто понимать где будет проходить рез)

Для смазки лучше использовать силиконовую смазку(спрей вообще лучше не использовать, а то капли на зеркала будут попадать и ремни)

Если один раз правильно отъюстировали и все крепления затянули, то в следующий раз только когда трубу менять будете!

Металл гравировать можно, резать скорее всего нет (зависит от трубы) чтобы резать металл нужно 0,5 Квт!

Таблеточку купите в реклабе или из фанеры сделайте!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 минуты назад, alexander-1 сказал:

Фото материнки пожалуйста.

глупый вопрос, но где она находится?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

обычно в правом отсеке, к ней подходит юсби шнур

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

4 минуты назад, alexander-1 сказал:

обычно в правом отсеке, к ней подходит юсби шнур

Это?

Материнская плата.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Это панель управления, а материнка внутри. Нужно справа открыть отсек и сфоткать внутренности.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

3 минуты назад, Mikhaylovich сказал:

Это?

Материнская плата.jpg

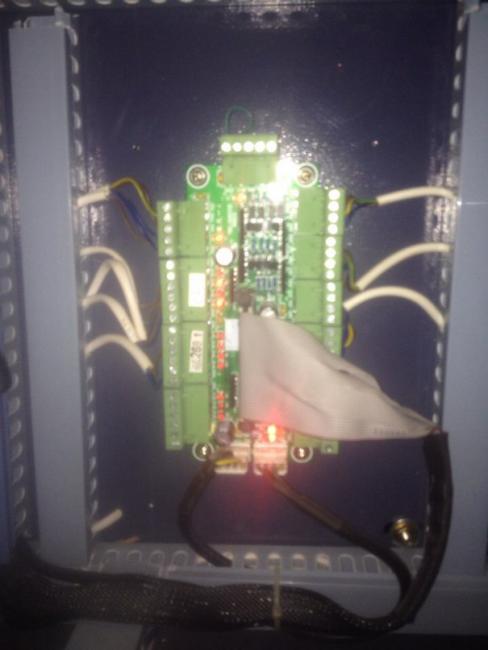

Материнская плата_2.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Ничего не видно, что на ней написано?

вообщем смотрите здесь http://reklab.ru/support2/

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

6 минут назад, alexander-1 сказал:

Ничего не видно, что на ней написано?

вообщем смотрите здесь http://reklab.ru/support2/

короче на ней есть вот такая маркировка TZC-CON1V15 2010.3

Изменено пользователем Mikhaylovich

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

44 минуты назад, Irinalaser сказал:

@Mikhaylovich

Подача воздуха влияет на качество реза!

Лазерный указатель нужен для удобства (Просто понимать где будет проходить рез)

Для смазки лучше использовать силиконовую смазку(спрей вообще лучше не использовать, а то капли на зеркала будут попадать и ремни)

Если один раз правильно отъюстировали и все крепления затянули, то в следующий раз только когда трубу менять будете!

Металл гравировать можно, резать скорее всего нет (зависит от трубы) чтобы резать металл нужно 0,5 Квт!

Таблеточку купите в реклабе или из фанеры сделайте!

а таблетку какого размера толщину делать?

19 минуту назад, alexander-1 сказал:

Распаячная плата для материнской платы 11G WSD



Полностью совместима с универсальной материнской платой 11GWSD. Предназначена для подключения к блоку контроллера, электронных узлов станка.

Вот такая у меня!

Не подскажешь как мне загрузить массив мощности?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Без обид, но лучше всё же по сайту посмотреть,



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

2 минуты назад, alexander-1 сказал:

Без обид, но лучше всё же по сайту посмотреть,



да какие обиды))) я уже читал про это. мне просто интересует вопрос как они делают массив мощности. как его туда загрузить))) такой формат ничем не открывается. насчет фокуса и линз, это я уже читал, тут у меня вопросов пока нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

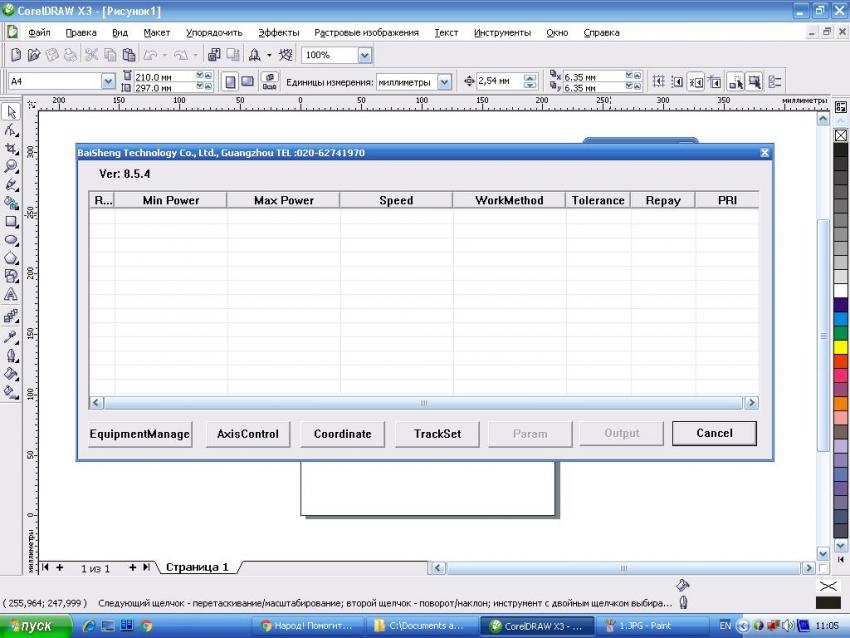

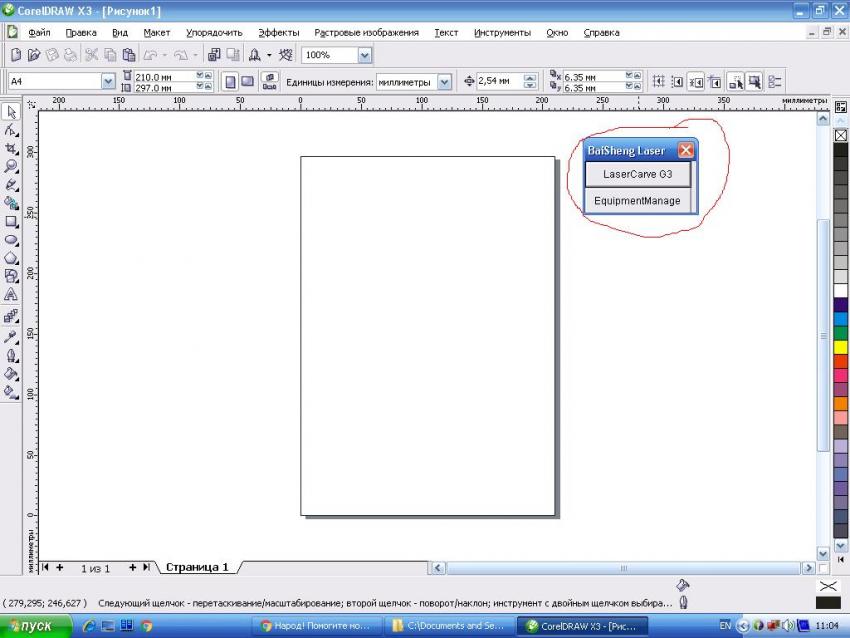

можно скрин программы которая стоит на компе?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

3 минуты назад, alexander-1 сказал:

можно скрин программы которая стоит на компе?

программа которая в CorelDraw стоит?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

вообщем делайте прямоугольник какой Вам нужен, ставьте мощность например 30% и скорость 20 и отправляйте задание на резку (cut) , кнопками на панели станка ( вверх, низ, право лево) расположите заготовку для резки, ориентировочный фокус 10 мм и старт

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

17 минуту назад, alexander-1 сказал:

вообщем делайте прямоугольник какой Вам нужен, ставьте мощность например 30% и скорость 20 и отправляйте задание на резку (cut) , кнопками на панели станка ( вверх, низ, право лево) расположите заготовку для резки, ориентировочный фокус 10 мм и старт

ну это понятно. а как мне уже готовый массив загрузить в задание?

http://reklab.ru/articles/massivi-fstep/

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Да забудьте Вы про эти массивы, просто выставляйте мощность и скорость и отправляйте задение

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

3 минуты назад, alexander-1 сказал:

Да забудьте Вы про эти массивы, просто выставляйте мощность и скорость и отправляйте задение

это очень долго! это нужно будет 200 заданий сделать. или даже 400 заданий если по 5% прибавлять

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Потратьте время и задайте мощность по цветам (Каждому цвету свои настройки). Не знаю как у вас, у меня каждый цвет помнит настройки. И когда надо разную мощность то просто нужные линии в нужный цвет.... правда с плагинами не работаю из проги отправляю.



Изменено пользователем 008shadow

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
