Какой лазер использует разширение OUT

[008shadow 236]

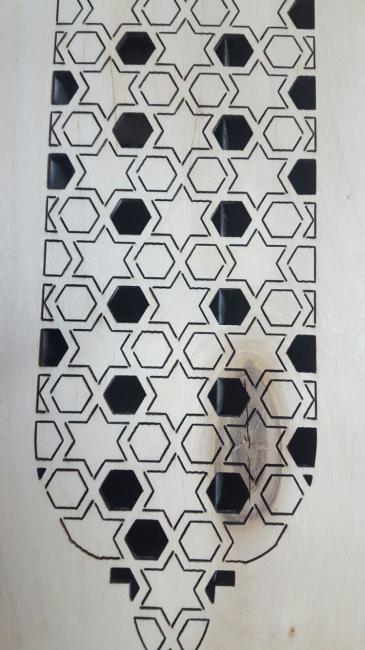

Народ подскажите это из какой проги разширение. Отправил ребятам файл для резки (AUTOCad2007 версии), а из под станка выходит кривая резка и недорезы. Работают из под корелла через плагин. Фото их результата чуть позже.



Может Как-то в корелле после импотра переделать файлик

Изменено 12 декабря 2015 пользователем 008shadow

[UniCut 61]

скинь оригинал кадовского файла ,посмотрю как у меня пойдет



[Jumstik 23]

Больше похоже на малую мощность по углам где не прорезает. Добавьте параметр угловой (Min)Мощности.

[008shadow 236]

1 час назад, гудрон бабай сказал:

скинь оригинал кадовского файла ,посмотрю как у меня пойдет



куда кинуть



проба резьба.dwg

1 час назад, Jumstik сказал:

Больше похоже на малую мощность по углам где не прорезает. Добавьте параметр угловой (Min)Мощности.

Да не. Не угловой мощности дело



Изменено 12 декабря 2015 пользователем 008shadow

[Jumstik 23]

Смотрю рез волнами еще идет в некоторых местах, у меня тоже такое бывает иногда, когда смазка на рельсах заканчивается, начинает дергать чутка.



[008shadow 236]

Механика в пордке

[UniCut 61]

у тебя в файле очень тольстые линии ,если поставишь -,,ВИД-КАРКАС,,- совершенно вид измениться

скрин.docx

пусть твои лазерщики в кореле ставят каркасный вид и не паряться ,у меня всё норм на станке получается

[UniCut 61]

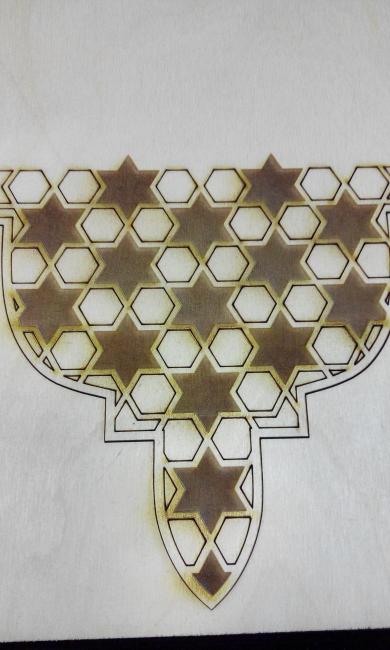

всё четко и ровно



[008shadow 236]

Ок. Но в каде стоит толщина 0,13 и это влияет?

[UniCut 61]

конечно



в кореле тоже 0.13

[008shadow 236]

Благодарю. Будем пробовать.А расширение такое кто дает



Как толщина влияет? Мне не понятно







Изменено 12 декабря 2015 пользователем 008shadow

[UniCut 61]

изначально при составлении чертежа всегда ставь тип и вес линий по слою и будет всё норм

[008shadow 236]

6 минут назад, гудрон бабай сказал:

изначально при составлении чертежа всегда ставь тип и вес линий по слою и будет всё норм

всегда стоит по умолчанию по слою. В ЛазерКате 5,3 все всегда нормально, в Лазер Ворке 4тоже. У них впервые так нарвался.

Вот я и спросил: "Какая прога дает такое расширение?"



Изменено 12 декабря 2015 пользователем 008shadow

[UniCut 61]

вся инфа в лазерку поступает из входящего файла,видимо корел не совсем корректно импортировал
