Зубчатый шкив HTD 5M - исходник с настройками 1.0.0

   (0 отзывов)

1 скриншот

Описание файла

Зубчатый ролик для ремня профиля HTD 5M с возможностью простой настройки под себя.

В исходнике настраиваемо практически всё:

  • Количество зубов (автоматически вычисляется наружный диаметр для наглядности)
  • Ширина и толщина ремня
  • Высота и диаметр фланца (если нужен)
  • Диаметр и лыска вала (если нужна)
  • Высота зуба и посадочные радиусы (у разных производителей ремней может чутка отличаться, либо если нужно учесть усадку пластика и т.д.)

ВАЖНО: нет отверстий с резьбой под гужёны, т.к. лично я их делаю после печати. Если нужно до - придётся добавлять самостоятельно.

Исходник в формате FreeCAD 0.19 (*.fcstd), без дополнительных плагинов.

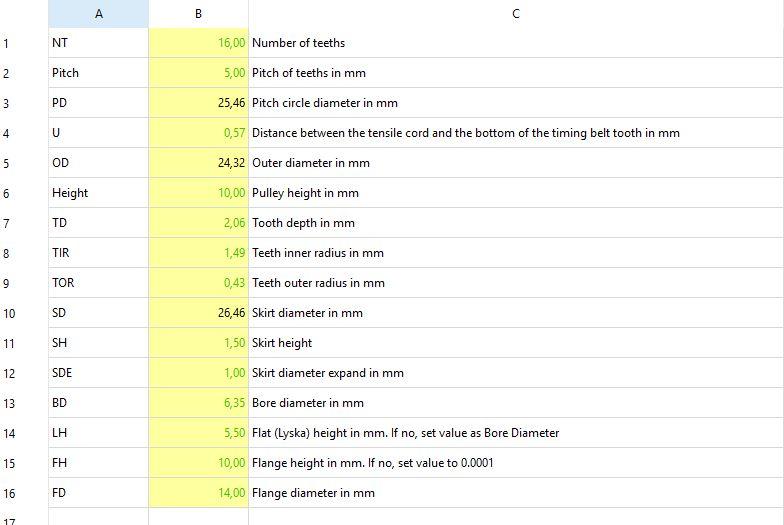

Для изменения параметров открываете Spreadsheet в левой панели. Все параметры подписаны.

То, что выделено зелёном - можно менять. Остальные нужны для внутренних вычислений.

Если кто-то не может видоизменить - скидывайте нужные параметры, сделаю STL.
Рассчитан на печать на 3D принтере. Усадка не скомпенсирована, так что самостоятельно в слайсере учитывайте.
