Лазерный CO2 станок для дерева

Рекомендуемые сообщения

Ну, муфты хотя бы на пластинчатые замените.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

6 часов назад, PavelK сказал:

Берите экранированные, для самого движка ещё и витой парой.

Вы имеете в виду такой: https://www.aliexpress.com/item/1005001837898822.html?

У двигатели три жилы, судя по описанию.

Я собираюсь делать с неподвижной трубкой позади станка. Соответственно один двигатель стоит сзади и неподвижный, другой на оси Х.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

02.01.2022 в 11:59, ASA сказал:

Вы имеете в виду такой:

Нет. По ссылке слишком мало жил в одном проводе что бы нормально выдерживать постоянные изгибы.

Вот этот ближе к делу: https://letyshops.com/r/aliexpress-88be61759f9f   если придёт именно то, что заявлено.

Да, от движка три провода.  Не забывайте, что к энкодеру движка то же нужен такой же, только уже можно меньшим сечением.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

4 часа назад, PavelK сказал:

Не забывайте, что к энкодеру движка то же нужен такой же, только уже можно меньшим сечением.

В таких наборах (https://www.aliexpress.com/item/1005001722429891.html) данный кабель уже идёт в составе.

По предварительной оценке стоимость станка без станины обойдётся в 180000 рублей.

Изменено пользователем ASA

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

5 часов назад, ASA сказал:

данный кабель уже идёт в составе.

Видимо мне не везёт, из трёх заказов ни разу не было. Может этот продавец нормальный будет.

5 часов назад, ASA сказал:

По предварительной оценке стоимость станка без станины обойдётся в 180000 рублей.

Маловато что-то =)     Кстати, а что с осью Z ? Неподвижный стол будет?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

5 часов назад, PavelK сказал:

Кстати, а что с осью Z ? Неподвижный стол будет?

По-хорошему надо подвижный. Но для начала и обычный сойдёт. Объёмные предметы пока не предвидятся. А если что, всегда подложить что-нибудь можно.

5 часов назад, PavelK сказал:

Маловато что-то =)

Так ведь самодельный! На то и расчёт:).

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

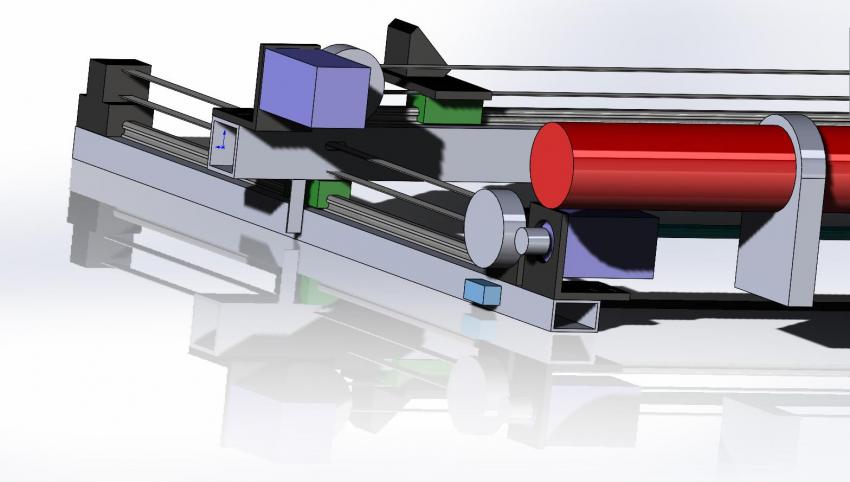

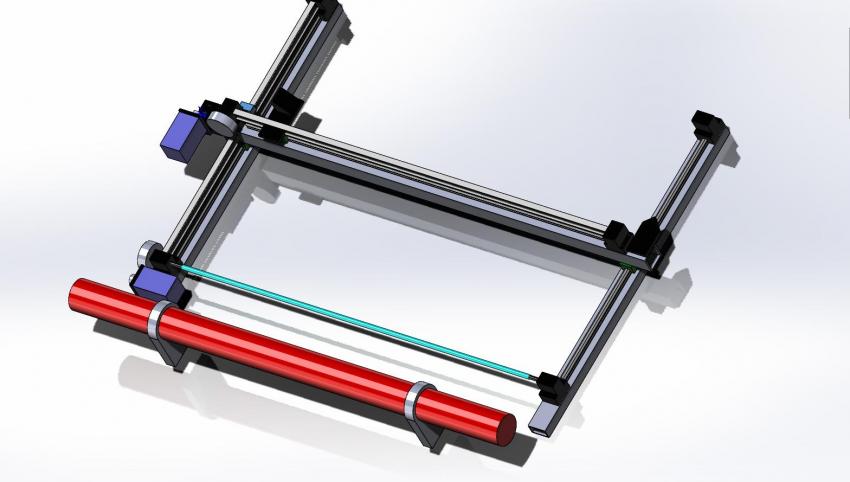

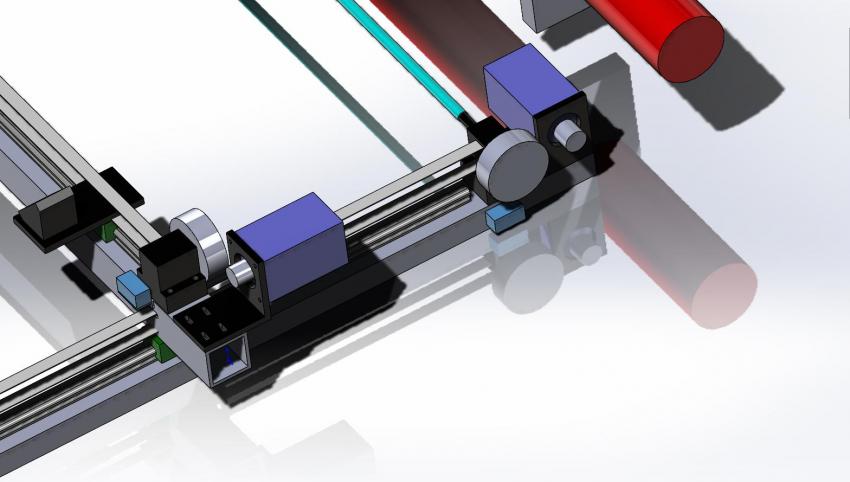

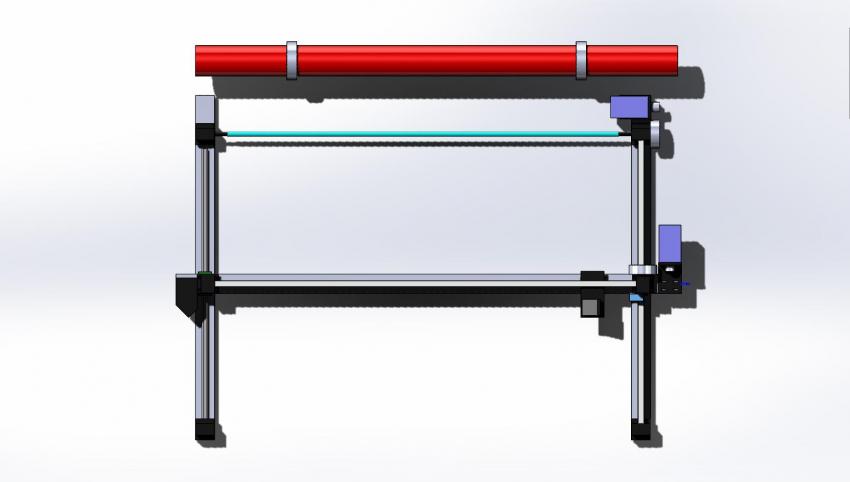

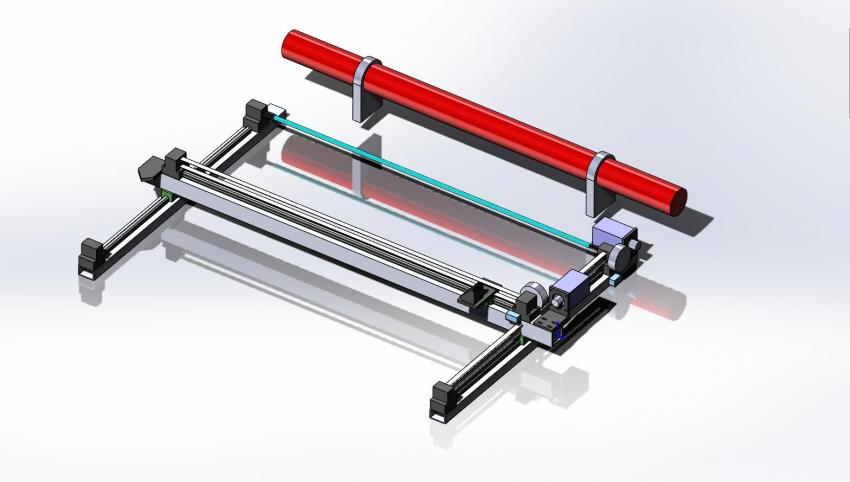

Вот, кстати, трёхмерная модель.

Скрытый текст



Без имени-1.jpg

Без имени-2.jpg

Без имени-3.jpg

Без имени-4.jpg

Без имени-5.jpg





Изменено пользователем ASA

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Балку оси X лучше сделать из двух прямоугольных, поставленных боком и сваренных вместе что бы жёсткости добавить.
Двигатель оси X так же лучше развернуть на 180 что бы центр тяжести был ближе к центру балки. Головка не так много весит что бы ей противовес нужен был.
Для вала синхронизации Y нужна опора подшипниковая посередине, движок лучше развернуть на 180 что бы был легче доступ сбоку.
Профильные трубы осей Y лучше внутри залить бетоном для жёсткости и веса.
Вообще я бы заменил алюминиевые на стальной двутавр, но тогда нужна фрезерная обработка плоскостей, что врятли впишется в бюджет.







Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Еще вопрос: если есть охладитель, нужна ёмкость для воды? Или же трубки охлаждения напрямую подключаем к охладителю?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

13 часов назад, ASA сказал:

Еще вопрос: если есть охладитель, нужна ёмкость для воды?

Если Вы под "охладителем" имеете ввиду чиллер CW5000 то в нём самом уже ёмкость есть и ничего дополнительно не нужно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Потихоньку заказываю оборудование станка. Стесняюсь спросить: если наружный диаметр водяного соска у CO2 трубки - 8мм, то какой внутренний диаметр должен быть у трубки охлаждения? Она же должна насаживаться с усилием, чтобы вода не капала.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

2 часа назад, ASA сказал:

8мм, то какой внутренний диаметр должен быть у трубки охлаждения?

6 мм. Силиконовая тянется хорошо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
