natsvin

Поворотное устройство. Подключение

Рекомендуемые сообщения

Двигатель поворотки включается ВМЕСТО двигателя оси Y. На некоторых станках для этого выведен отдельный разъем и кнопка, которая коммутирует все это.

Изменено пользователем Andy52280

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

В 05.12.2018 в 20:58, Andy52280 сказал:

Двигатель поворотки включается ВМЕСТО двигателя оси Y. На некоторых станках для этого выведен отдельный разъем и кнопка, которая коммутирует все это.

Привет.Понятно.На моем станке такое включение двигателей как на схеме ,а на поворотке 4 провода от двигателя.Я так понял надо ставить другой драйвер к этому двигателю.Как это все подключить?


Изменено пользователем strelex

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

надо ставить реле которое переключит один двигатель на другой

или просто разъём сделать с длинными проводами и ТУПО переключать моторы :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Только что, k0nstA сказал:

надо ставить реле которое переключит один двигатель на другой

или просто разъём сделать с длинными проводами и ТУПО переключать моторы

Что то я не пойму:(на просторах нета пишут что эти драйвера 3х фазные как и двигателя.У меня же на поворотке стоит обычный 2х фазный.Можешь на бумажке нарисовать что и как соеденить.

Драйвер стоит такой.Двигатель я так понимаю такого плана.На станке не могу посмотреть модель.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

UVW соеденить с UVW

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

У Вас на станке трехфазные ШД и соответственно трехфазные драйвера, а поворотка с двухфазным ШД.

Следовательно нужно найти (добыть, купить, украсть) двухфазный драйвер и подключить его параллельно драйверу оси Y (степ и дир), на сигнал степ поставить переключатель (между драйверами) и вывести доп разъем для подключения поворотки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Вообще-то придется купить обычный драйвер для имеющейся поворотки. И поставить простейший слаботочный переключатель с двумя парами переключающих контактов. Им коммутировать входные сигналы на драйвера - направление и шаг. Все остальное будет подсоединено постоянно.

Опередили. :)

Изменено пользователем Andy52280

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Здравствуйте форумчане!

Возникла проблема с подключением поворотной оси.

Исходные данные: китаец 900х600, контроллер Ruida RDC6445g (EC), ШД на станке 42НВ48-403А, ШД на поворотной оси 42STHM38-1004BDL, управление с компьютера через RDWorks 8.01.60 (пробывал разные версии), соединение компа и станка по LAN проводу. На станке, с завода,  по оси Y сразу сделано разъемное 4-пиновое соединение для подключение поворотной оси.

Мои действия:

- подключаю по оси Y в разъемное соединение поворотную ось;

- считываю данные;

- в RDWorks активирую поворотную, выставляю передаточное число и диаметр;

- записываю данные;

- отправляю задание на гравировку, оно уходит без ошибок, но станок не запускается.

Пробывал другой вариант. Поворотная ось также подключена к оси Y, я не активирую поворотную ось в RDWorks и запуская гравировку. Станок запускается начинает гравировать. По оси двигается головка, по оси Y - вращается поворотка.  по оси X размеры совпадают с размерами макета, по Y - меньше. Ну это и понятно передаточное число не стоит.

Еще один момент. Когда в RDWorks активирую поворотку, выставляю передаточное число и диаметр, нажимаю на тест, поворотка начинает вращение. Меняя передаточные числа, поворотка вращается на одно и тоже расстояние. Такое ощущение, что Ruida и RDWorks с активированной функцией "Поворотная ось" друг друга не понимают.

Что я делаю не правильно?



Прошу Вашей помощи.

Изменено пользователем Avvral

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте.

4 часа назад, Avvral сказал:

Такое ощущение, что Ruida и RDWorks с активированной функцией "Поворотная ось" друг друга не понимают.

Что я делаю не правильно?

На этом контроллере, по идее,  поворотка отдельно в оси U должна быть (поведение оси U настраивается в user settings) если я ничего не путаю.

Поэтому, похоже что придётся выставлять шаг через VendorSettings а потом не забыть вернуть.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

6 часов назад, PavelK сказал:

На этом контроллере, по идее,  поворотка отдельно в оси U должна быть (поведение оси U настраивается в user settings) если я ничего не путаю.

Всё верно, ничего не путаешь. Поворотка на контроллере 6445 с последними прошивками будет кореткно работать только на оси U ..

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

4 часа назад, Dan сказал:

Всё верно, ничего не путаешь. Поворотка на контроллере 6445 с последними прошивками будет кореткно работать только на оси U ..

А можете описать алгоритм подключения через ось U. Я пролез RDWorks , так и не нашёл как её подключить через ось U.

По проводам, я так же подключаю в ось Y?

В версии RDWorks 8.01.60 при подключении поворотки можно выбрать ось или  Y или U. Я пробывал выбирать ось U , всё тоже самое.

Заранее спасибо

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

46 минут назад, Avvral сказал:

А можете описать алгоритм подключения через ось U.

У контроллера коннектор драйвера оси Y вместо разъёма оси Y  перекиньте в разъём оси U.  В user settings (справа панелька) выберите оси U как поворотное. Считать только сначала настройки не забудьте, а потом записать.

В дальнейшем можете купить отдельный драйвер  что бы каждый раз не перетыкать ничего никуда.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

9 часов назад, Avvral сказал:

А можете описать алгоритм подключения через ось U. Я пролез RDWorks , так и не нашёл как её подключить через ось U.

Активация поворотки в контроллере RuiDa 6445

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

9 часов назад, PavelK сказал:

У контроллера коннектор драйвера оси Y вместо разъёма оси Y  перекиньте в разъём оси U.  В user settings (справа панелька) выберите оси U как поворотное. Считать только сначала настройки не забудьте, а потом записать.

В дальнейшем можете купить отдельный драйвер  что бы каждый раз не перетыкать ничего никуда.

Спасибо большое. Сегодня буду пробывать

59 минут назад, Dan сказал:

Я пересмотрел все видео, и данное тоже. Везде подключают через ось Y. Я все делал как на видео и по инструкциям. Вроде ничего сложного, но поворотка не работает. Буду пробывать через ось U.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

59 минут назад, Avvral сказал:

Я пересмотрел все видео, и данное тоже. Везде подключают через ось Y. Я все делал как на видео и по инструкциям. Вроде ничего сложного, но поворотка не работает. Буду пробывать через ось U.

На контроллере 6445 с последними прошивками - ось U .. На Y придётся каждый раз пересчитывать микрошаги ручками под каждый диаметр.
Поворотка через ось U

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Dan, добрый вечер.

Сегодня опять весь вечер танцевал с бубном возле лазера. Сделал всё как Вы сказали, поворотка не заработала.

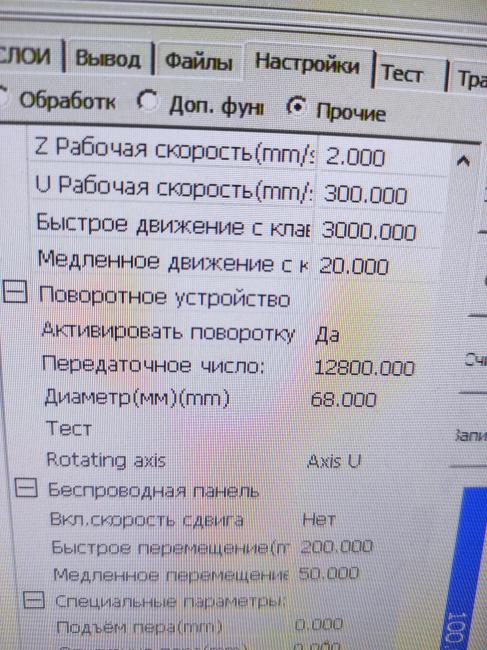

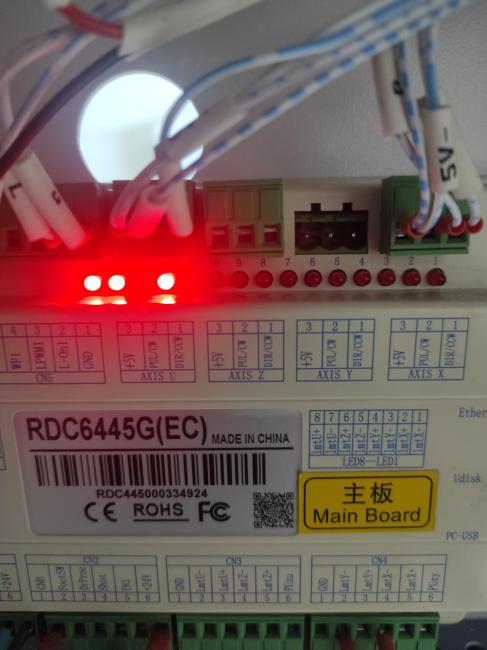

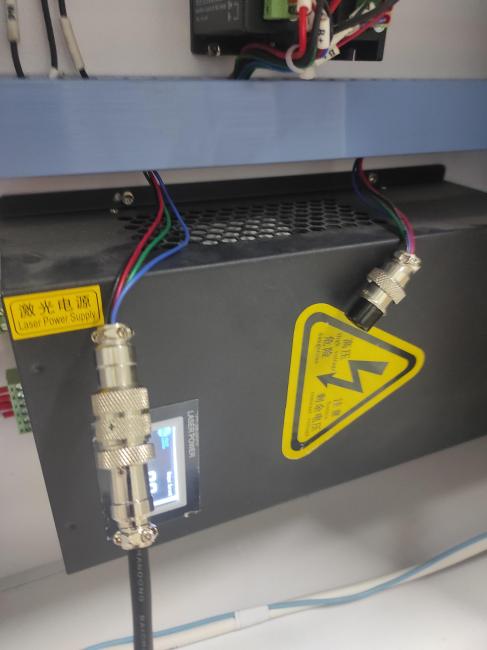

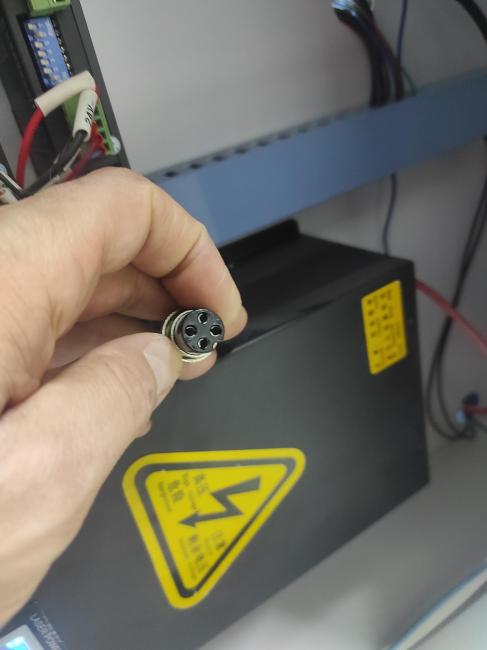

Штекер на контроллере с разъема Y переключил в разъем  U (фото приложил). В RDWORKS активировал поворотку и указал ось U (фото). Поворотку соедил к проводам от драйвера  Y. Отправляю задание, поворотка стоит, запускаю тест, поворотка стоит.

Начал эксперементировать. Меняю передаточное число, нажимаю на клавиши U+ и U-, поворотка вращается и меняется количество оборотов вокруг своей оси в зависимости от передатки. Настроил передаточное число на один диаметр (как настроил, нажимая на U+ и U- делается 1 оборот). Установил предмет другого диаметра, оборот не получился, хотя в RDWORKS я изменил диаметр.

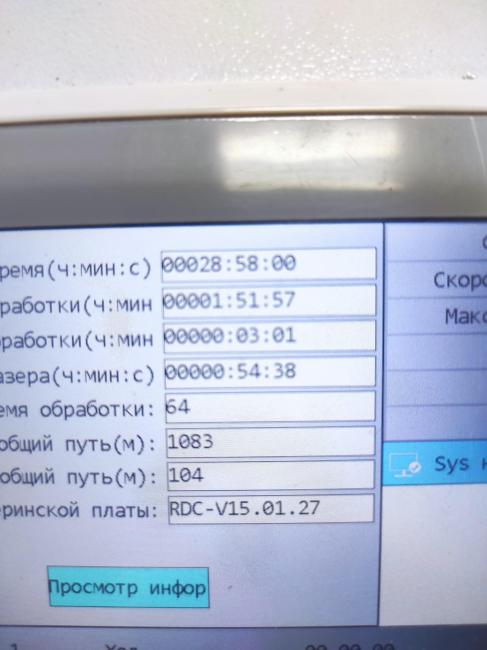

Если я правильно понял версия прошивки RDC_15.01.27 (фото).

Может у Вас есть какие-нибудь предположения почему она не работает?

Заранее спасибо.






Изменено пользователем Avvral

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

45 минут назад, Avvral сказал:

Сегодня опять весь вечер танцевал с бубном возле лазера.

Это наша судьба .. )))

Говорите, у вас RDv8.01.60? . Интересно, кто туда уже успел вкорячить мой старый перевод ? .. ))

Попробуйте для начала обновить прошивку:
RDC6445G-V15.01.30

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Dan, здравствуйте.

Спасибо за совет по перепрошивки. Перепрошил на 30 версию и всё заработало.

Только поворотка работает по оси Y, по оси U не запустилась.

Ещё раз большое спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 час назад, Avvral сказал:

Только поворотка работает по оси Y, по оси U не запустилась.

Опять разрабы чот погнули ... либо в прошивке, либо в последней RD .. :D

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А не получится, что "Навоз дороже лошади"?

Поделиться сообщением
