Furislav

Нагар на лицевой стороне материала, на определенной стороне реза

Рекомендуемые сообщения

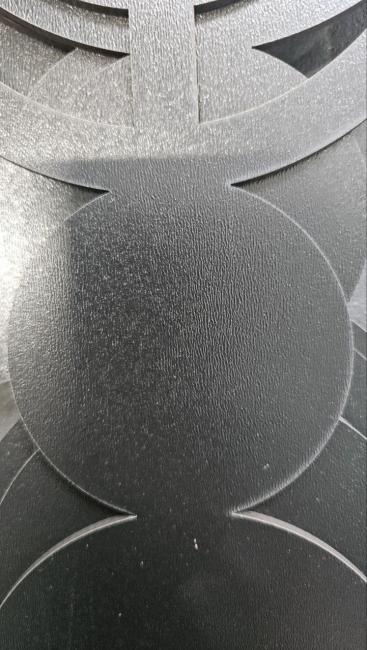

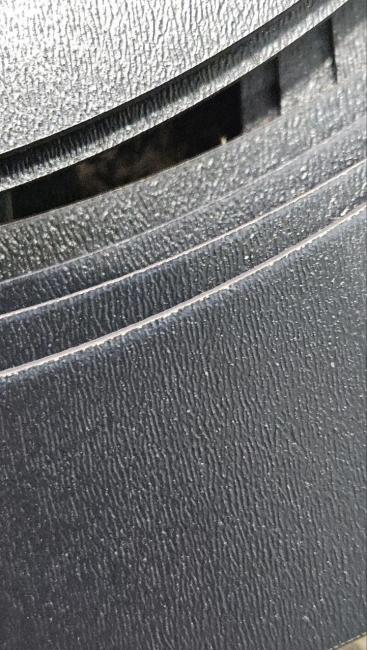

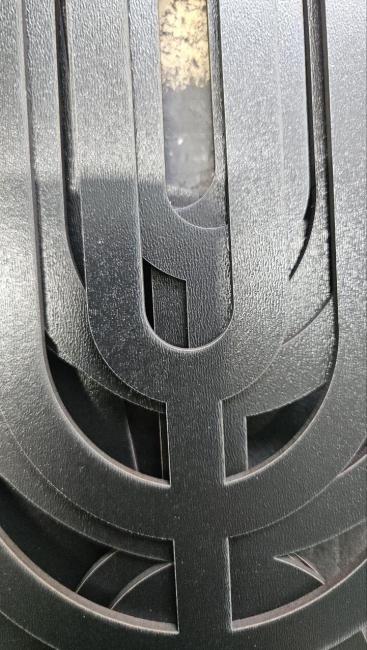

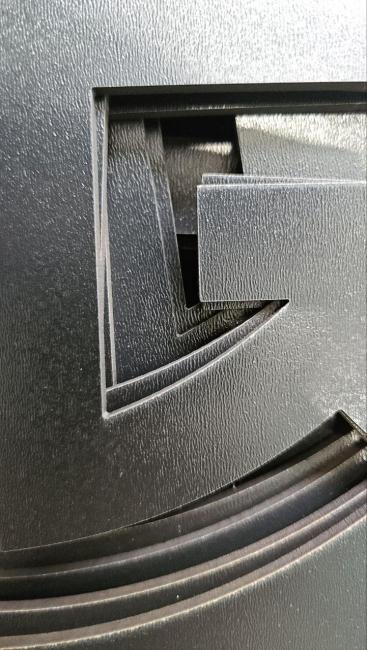

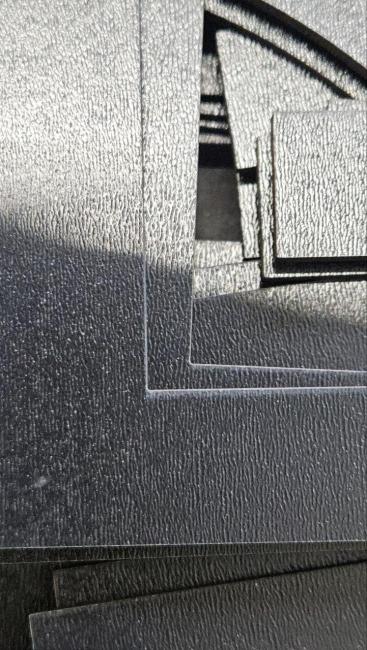

Добрый день. Мучаюсь данным вопросом уже более года и никак не пойму от чего зависит данное явление. Суть заключается в нагаре на лицевой стороне по контуру реза, но не по всему контуру, а лишь по одной из сторон. Например, вырезаем квадрат и получаем нагар только снизу и справа, на двух других сторонах все чисто. Юстировка и прочее выполнялось множество раз и определить причину нагара не удается, иногда нагара по всем сторонам нет, иногда его очень много по двум сторонам, приходится протирать тряпкой. Сейчас нагар идет влево и вверх от контура реза, будто ветер туда надул)
От трубы не зависит, на двух разных трубах эффект тот же. Степень нагара также зависит от линзы, 50.8 меньше, 101 значительно больше. На фото используется линза 63.5, труба colt rx130.

Воздух подается 4 атм. Материал 3мм, хдф. На черном листе белый нагар, на белом листе желтый нагар.

Временами и в определенный интервал месяцев до этого нагара не было, все было в идеале.

Может у кого есть догадки с чем это связано, хочется уже выяснить от чего это зависит, чтобы можно было сразу решить проблему при повторных появлениях нагара.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте.

6 часов назад, Furislav сказал:

на белом листе желтый нагар

ПВХ режете?

6 часов назад, Furislav сказал:

будто ветер туда надул

Именно =)  Продуктам горения куда-то деваться нужно пока луч не прожжёт насквозь - вот и деваются, куда могут из-за обдува.

Тут разве что либо пластик заранее смачивать, что бы нагар не прилипал, либо подбирать мощность скорость и обязательно силу обдува.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

01.08.2024 в 00:19, PavelK сказал:

Здравствуйте.

ПВХ режете?

Именно =)  Продуктам горения куда-то деваться нужно пока луч не прожжёт насквозь - вот и деваются, куда могут из-за обдува.

Тут разве что либо пластик заранее смачивать, что бы нагар не прилипал, либо подбирать мощность скорость и обязательно силу обдува.

Здравствуйте. Нет, режется окрашенный хдф (тот же мдф, только плотнее). Не понятно как продукт горения может выходить сразу там же, где обдув в 4 атм. Нагар не постепенно появляется на материале во время обработки, а сразу в месте реза, будто подачи воздуха практически нет.

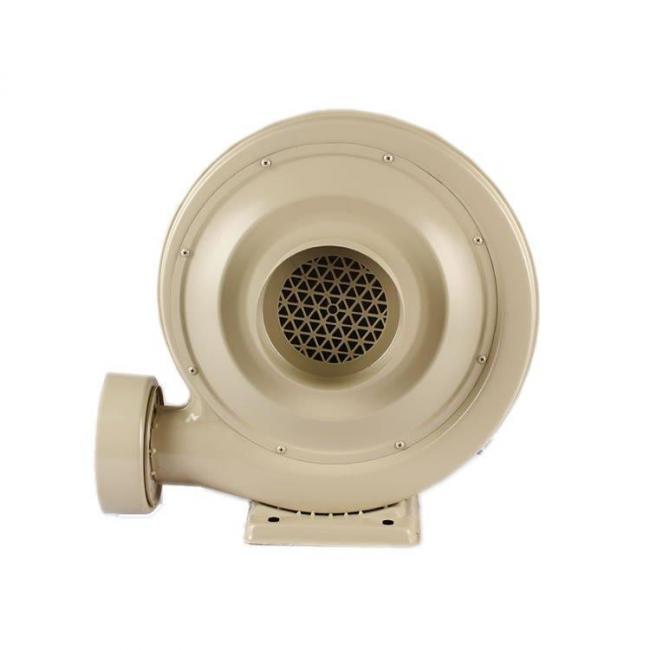

Еще вопрос. На данный станок стоит базовая вытяжка, которая идет со станком, Центробежный радиальный вентилятор 550 Вт (фото приложу). Она кажется довольно слабой. Хотел приобрести ERA MARS GDF 315 86-676, производительность на 600 м3/ч больше, но заметил характеристику "давление" и на базовой вытяжке оно составляет 1700 Па, а на ERA MARS давление max 725Па, что намного меньше. Стоит брать новую вытяжку или нет, либо какую-то можете посоветовать? (желательно, чтобы ее можно было разместить внутри помещения).


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

4 минуты назад, Furislav сказал:

На данный станок стоит базовая вытяжка, которая идет со станком, Центробежный радиальный вентилятор 550 Вт (фото приложу). Она кажется довольно слабой.

Хороший вентиль высокого давления.
У меня такой один стоит на два станка - прекрасно всё высасывает.

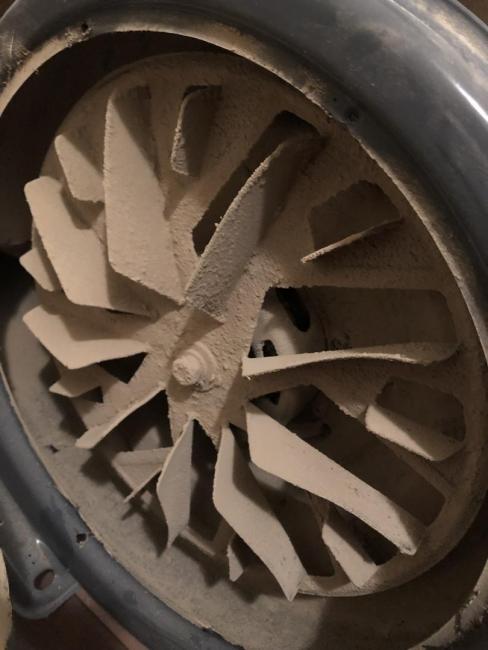

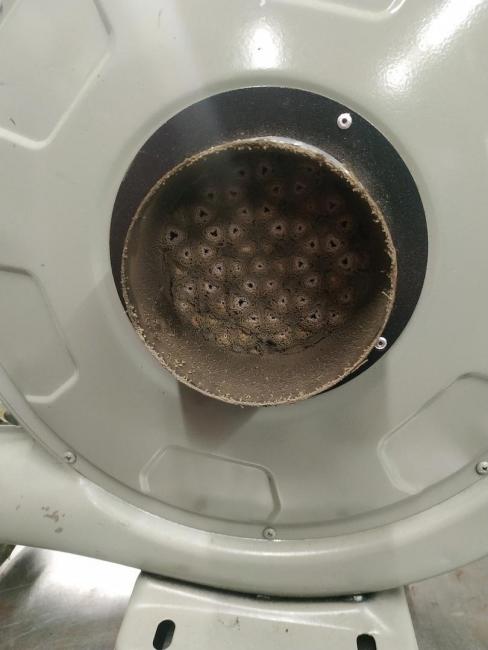

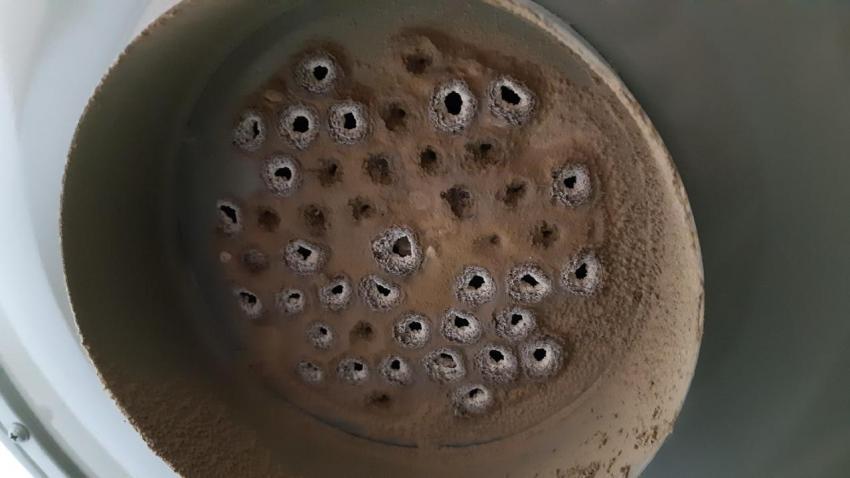

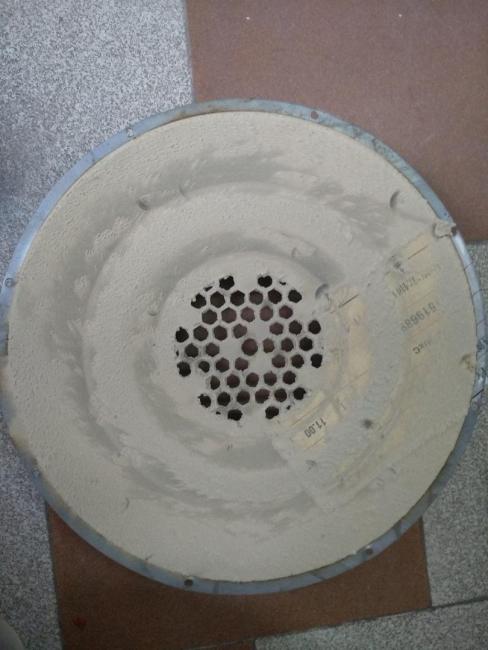

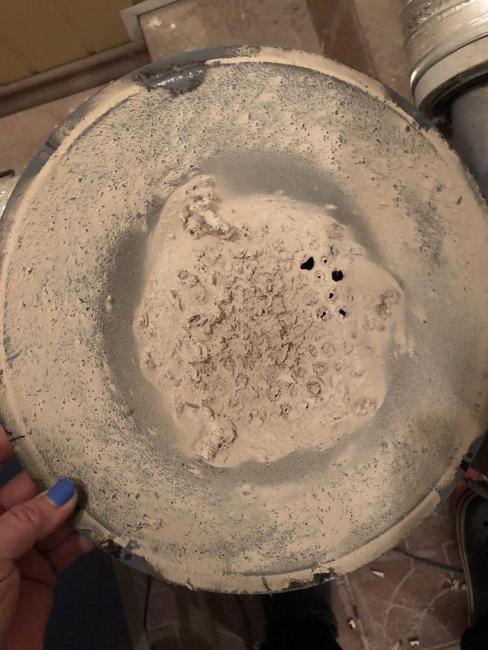

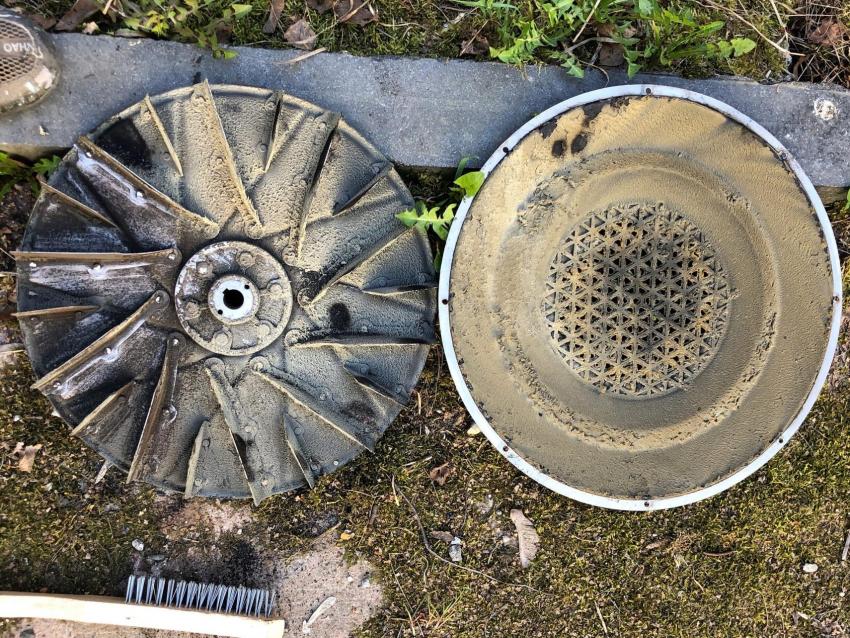

Первое, что надо сделать - вырезать максимально защитную сетку, ибо она засерается почти полностью за неделю работы.

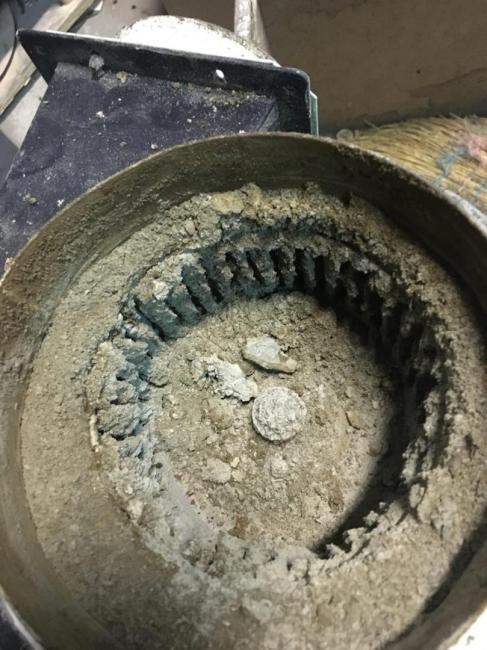

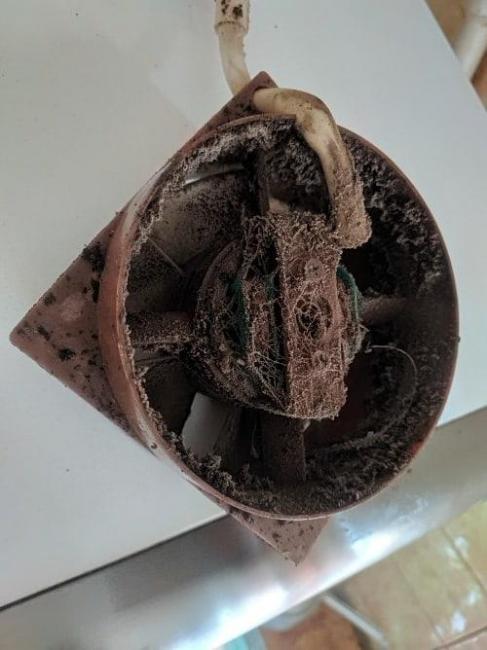

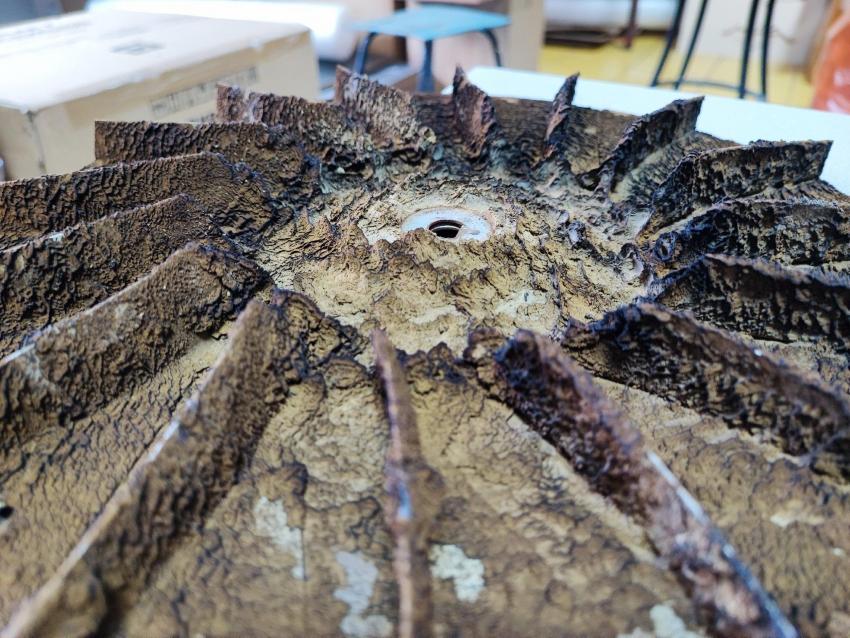

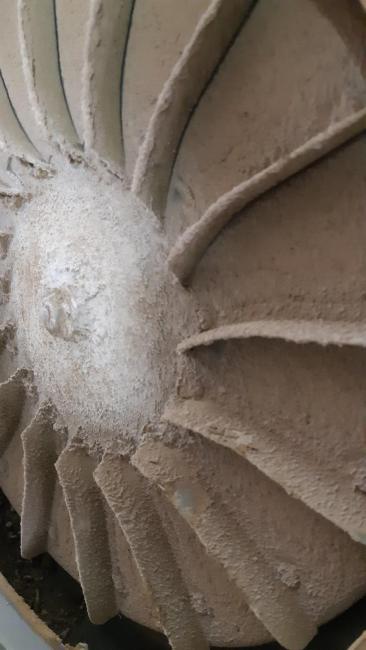

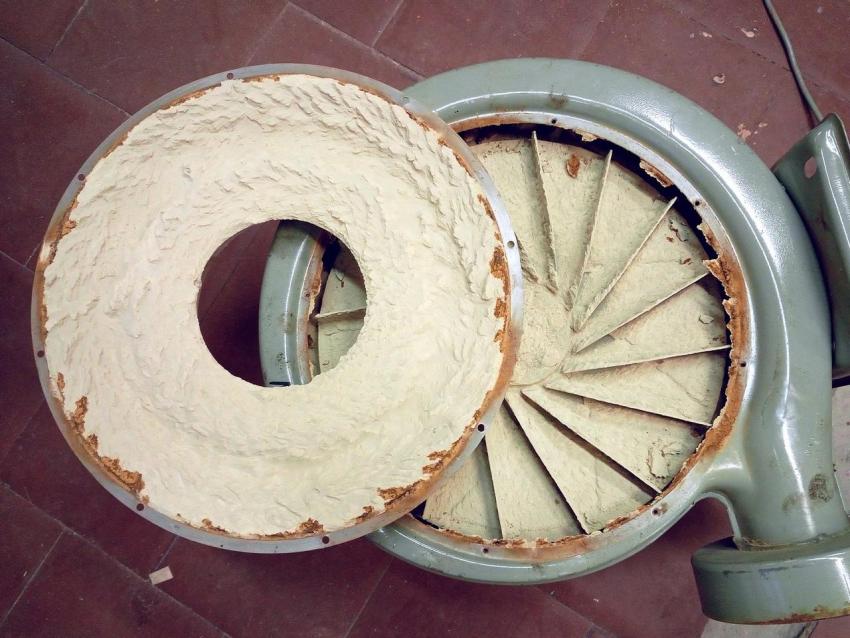

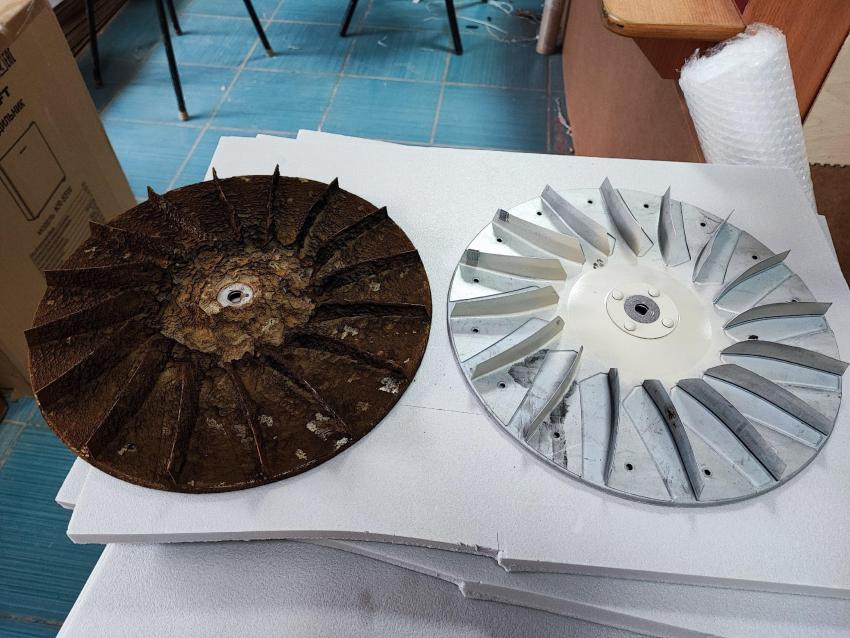

Далее, раз в месяц полностью чистить и сам вентиль внутри со съёмом крыльчатки.

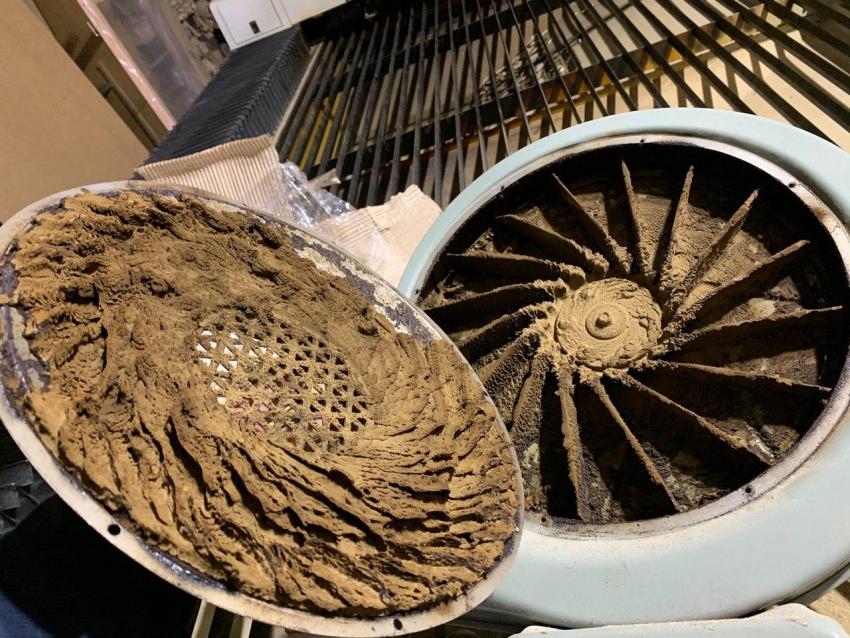

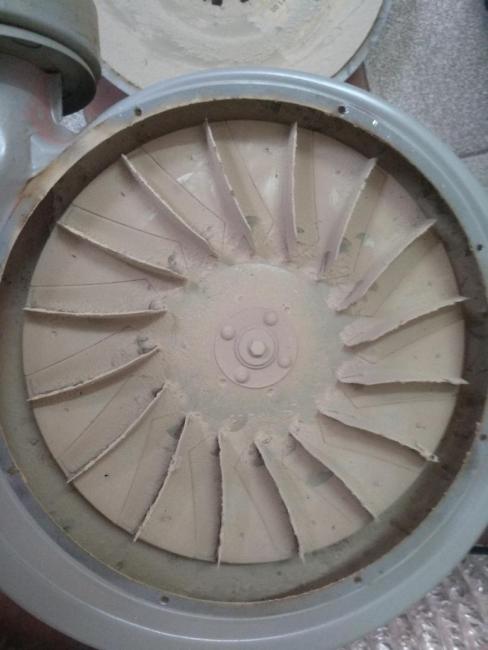

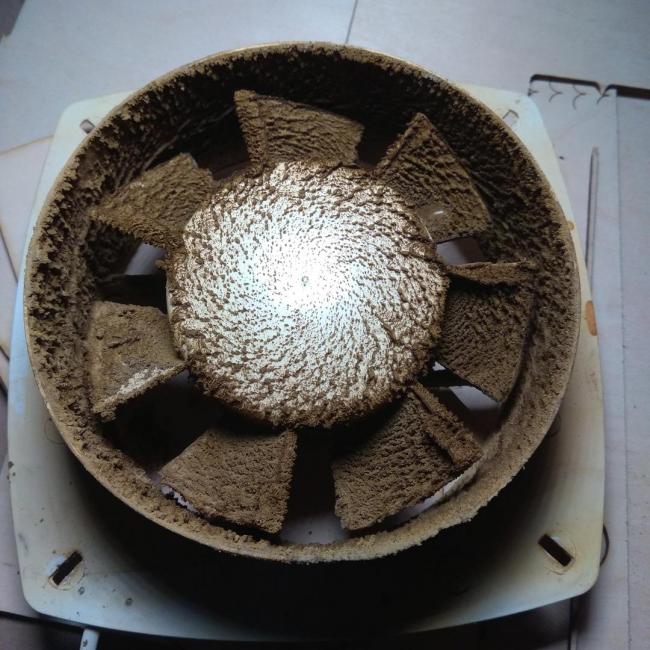

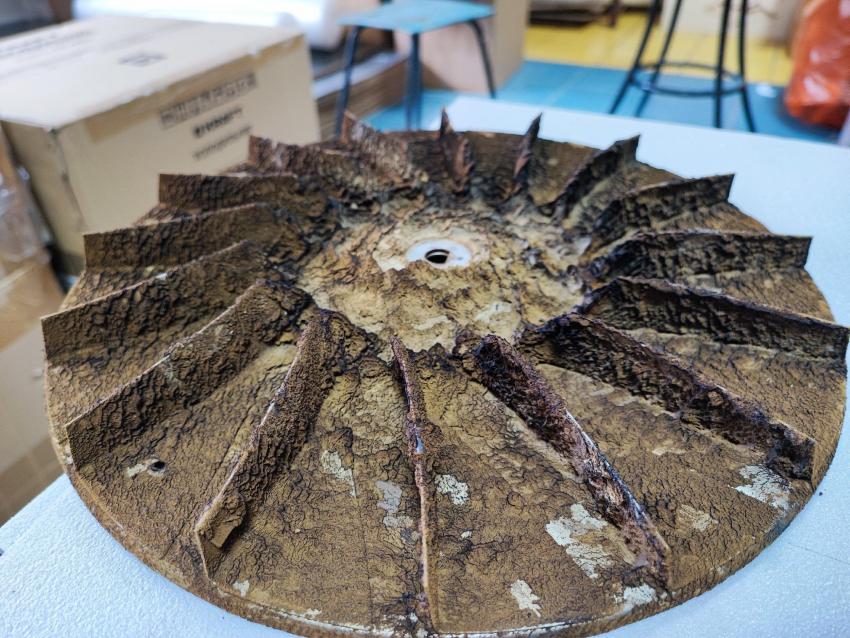

И немного порнушки .. )


















Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Деду, давно ногти красишь?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Ниии ... То клиенточки хорошие ... :P

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

01.08.2024 в 00:19, PavelK сказал:

Здравствуйте.

ПВХ режете?

Именно =)  Продуктам горения куда-то деваться нужно пока луч не прожжёт насквозь - вот и деваются, куда могут из-за обдува.

Тут разве что либо пластик заранее смачивать, что бы нагар не прилипал, либо подбирать мощность скорость и обязательно силу обдува.

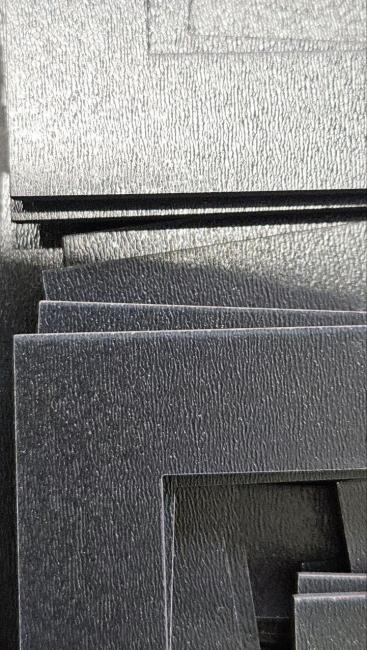

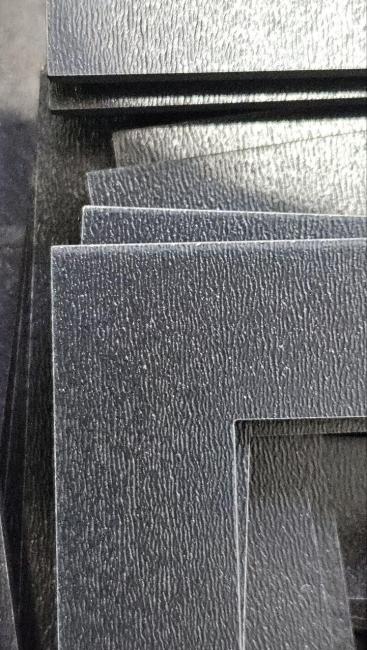

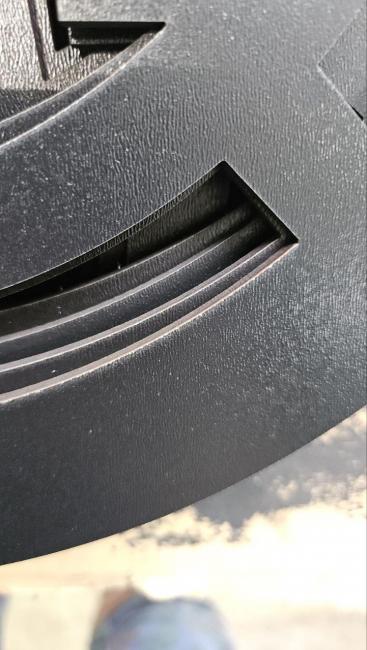

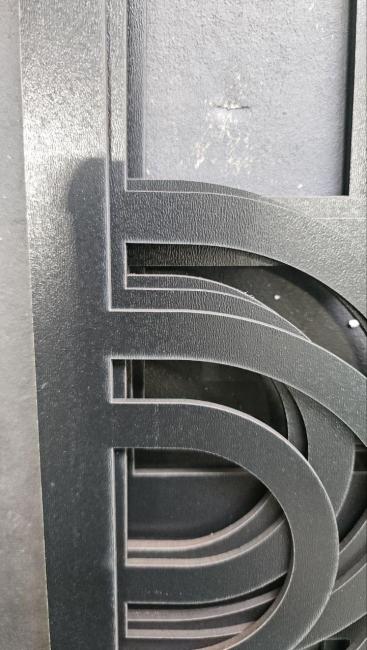

Сегодня что-то новое, нагар идет вниз и к тому же лакокрасочное покрытие начало трескаться на стороне этого нагара, в других все хорошо. На фото может плохо видно, но в живую сильно заметно, будто наждачкой криво прошлись, коцки какие-то. Мистика какая-то)







Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

02.08.2024 в 11:30, Furislav сказал:

. Не понятно как продукт горения может выходить сразу там же, где обдув в 4 атм.

Воздушный поток создаёт давление, которым прижимает частицы, это именно сразу и происходит - попробуйте уменьшить.

02.08.2024 в 11:30, Furislav сказал:

давление max 725Па, что намного меньше

Давление Вам нужно если сечение воздуховода маленькое, а длина большая (5 м и более, особенно если вверх).
Оставьте ту, что есть, вполне нормальная.

5 часов назад, Furislav сказал:

Мистика какая-то)

Лазерный луч прежде всего температурное воздействие - попробуйте поправить юстировку, может луч под наклоном выходит или стол перекосило.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

08.08.2024 в 22:29, PavelK сказал:

Давление Вам нужно если сечение воздуховода маленькое, а длина большая (5 м и более, особенно если вверх).
Оставьте ту, что есть, вполне нормальная.

Оставил бы, но дым долго уходит, либо вообще задымление в помещении образуется понемногу. Из-за этого на материале начинает оседать и появляется светлый налет. Вытяжка чистилась. Диаметр воздуховода 250мм, длина метров 10-12.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

На стол положил автомобильный радиатор. Все продукты горения остаются в сотах. Нагара почти нет. Правда е долговечно - алюминий быстро режется

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
