АлександрАК

Смешение гравировки и резки

Рекомендуемые сообщения

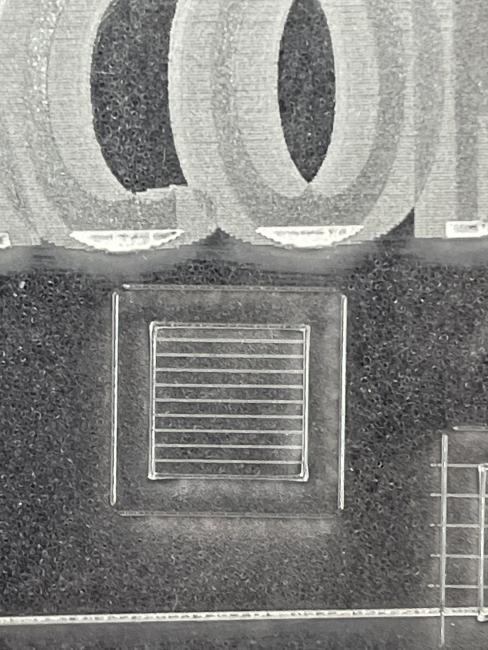

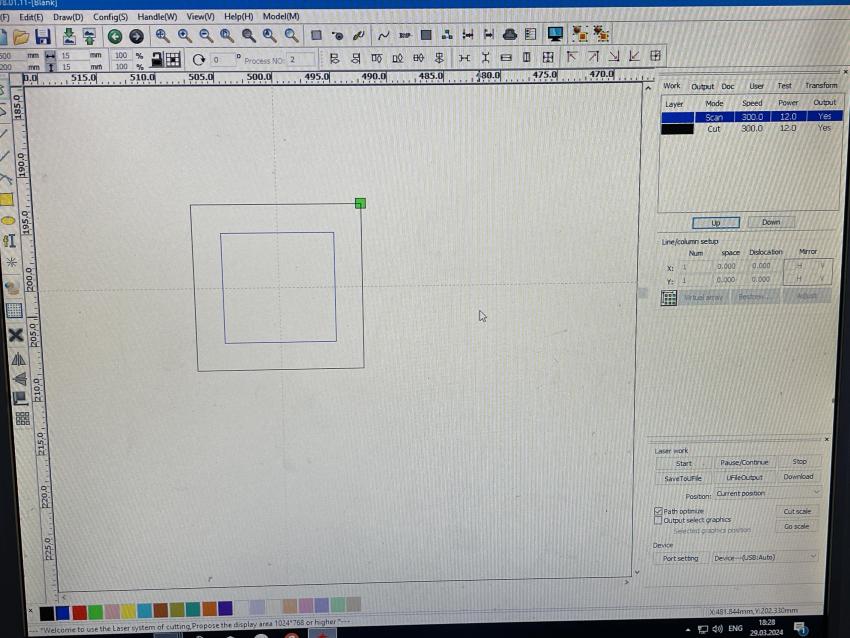

Всем доброго времени суток! Купил на вторичке ruda 9060 - 100w. Режет четко, но не могу разобраться с гравировкой. В rdworksV8 рисую 2 квадрата: 15 мм - резка, 10 мм - гравировка. Скорость 300. Интервал для наглядности 1 мм. Гравировка в обе стороны. Получается вынос линии по Х (на первом фото), на втором гравировка по Х в одну сторону при скорости 300, третье фото скорость 50. Такое ощущение, что лазер не гаснет, пока до крайней точки не дойдет. Гугл ответ не дал.





Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте!

Попробуйте посмотреть вот в этих темах:

Или воспользуйтесь поиском:

Если же ничего не подошло, то подождите немного и Вам обязательно ответят =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

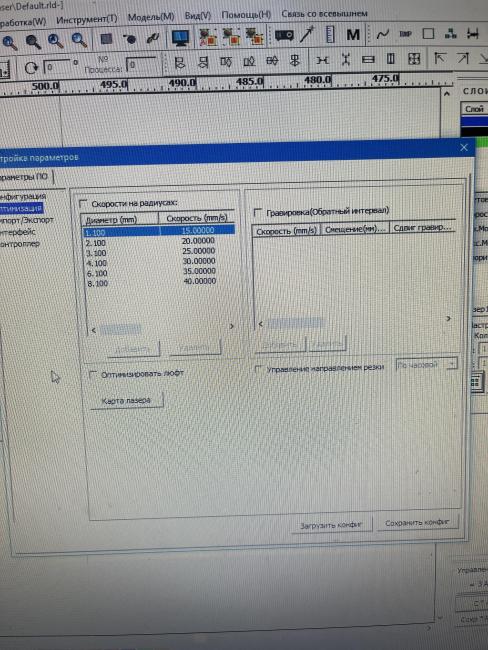

Компенсация обратного интервала при двунаправленной гравировке.


Также можно покурить и вот эту тему:
https://vk.com/wall-89684573_298793

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

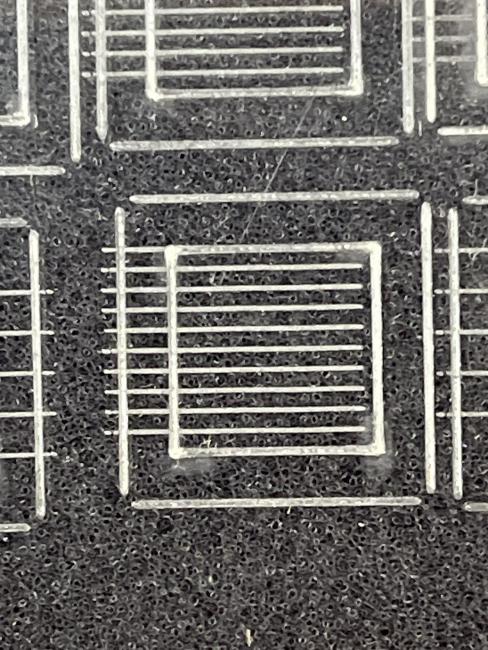

Чет не получается. Разные интервалы пробовал. Нет закономерности


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

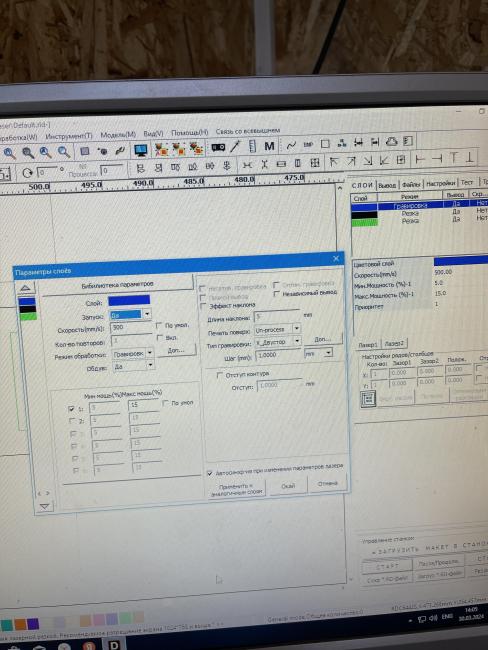

Получается первый скорость 500, обратный интервал (-3), офсет (-2), режим односторонний по Х, второй тоже самое, только двусторонний по Х


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

43 минуты назад, АлександрАК сказал:

Разные интервалы пробовал. Нет закономерности

Файл каждый раз перезагружать надо, ибо эта настройка применяется только на уровне софта при компиляции файла задания.

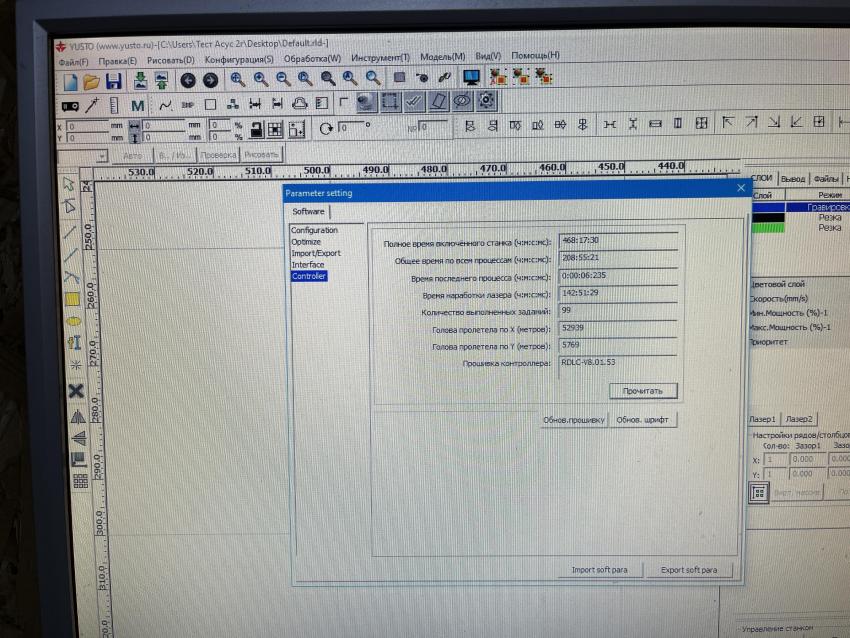

Версия прошивки контроллера?
Версия софта? (полностью)

И потом, я вижу разницу. Подбираем значения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

RDC6442S ...
Обнови прошивку.
http://dan.spb.ru/soft/RDCam/firmware/RDC644XS-8.01.70.upd

И я жду версию RD.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Rdc6442s-b(ec), прошивку обновил, ни чего не поменялось(((

Изменено пользователем АлександрАК

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

А может ремень растянулся?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

2 часа назад, Granata сказал:

А может ремень растянулся?

Подтянул как струну, но заказал новый.

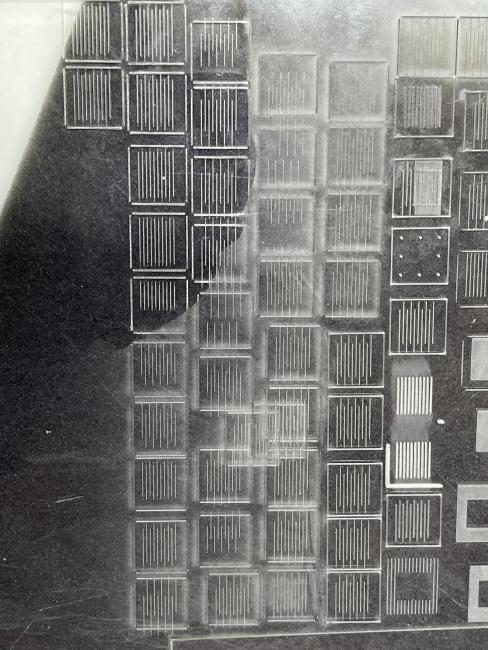

короче, переустановил винду 10 про, поставил Dana rdworks8 8.01.60 Russia, обновил прошивку контроллера по ссылке Dana. Рамка вырезать 15х15, 10х10, гравировка квадрата 10х10, шаг 1 мм для понимания проблемы, первое фото тип гравировки х-односторонний, второе х-двусоронний. Результат на фото.




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

2 часа назад, АлександрАК сказал:

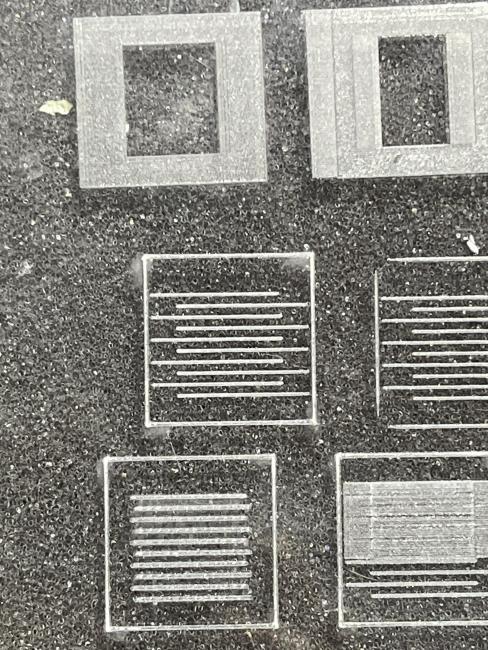

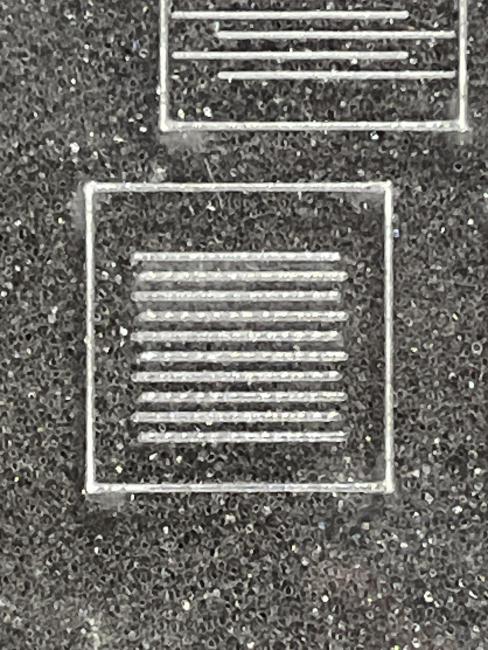

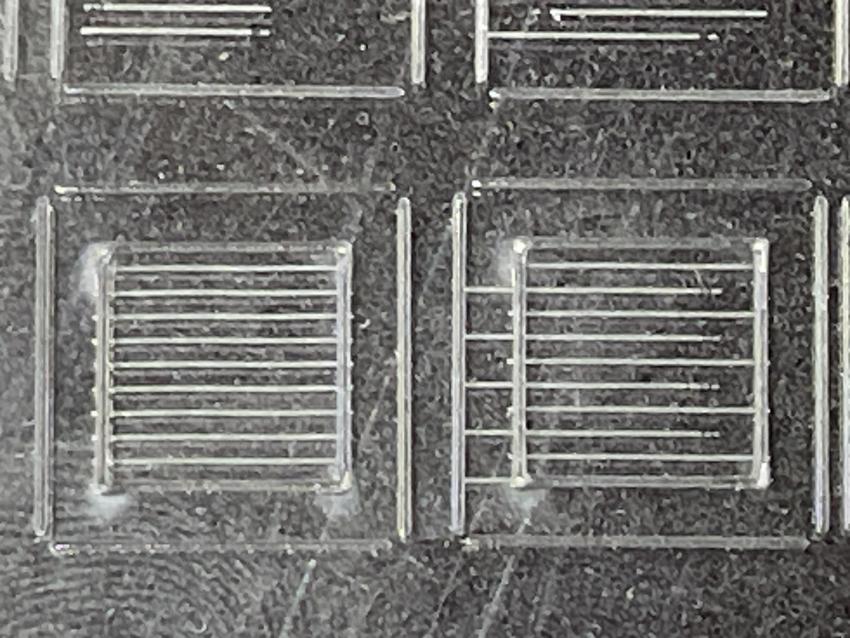

первое фото тип гравировки х-односторонний, второе х-двусоронний.

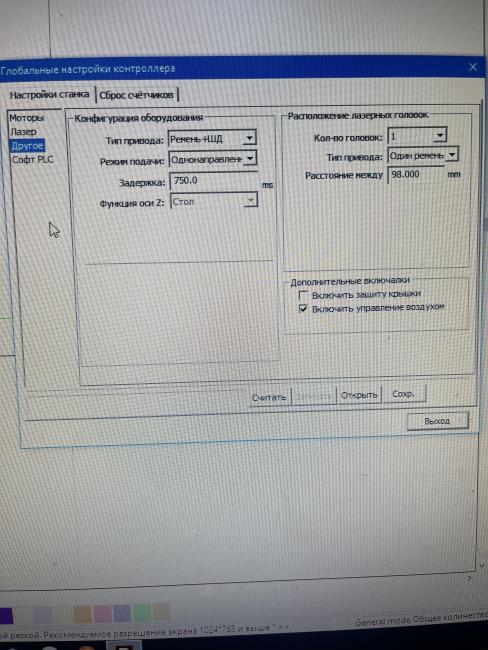

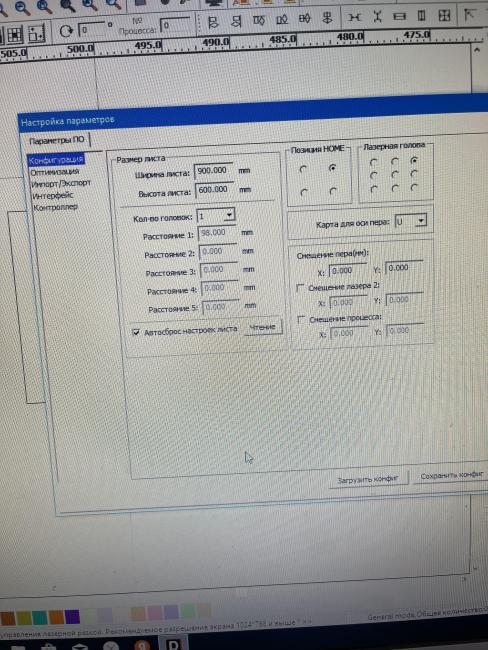

Настройки смещения покажи.

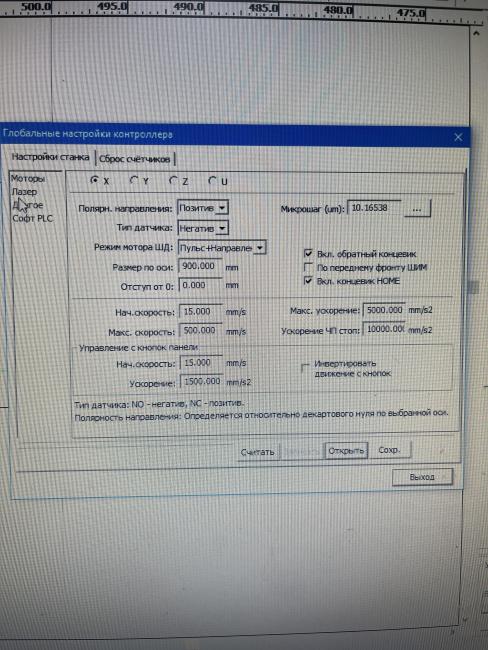

А так же все заводские и пользовательские настройки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

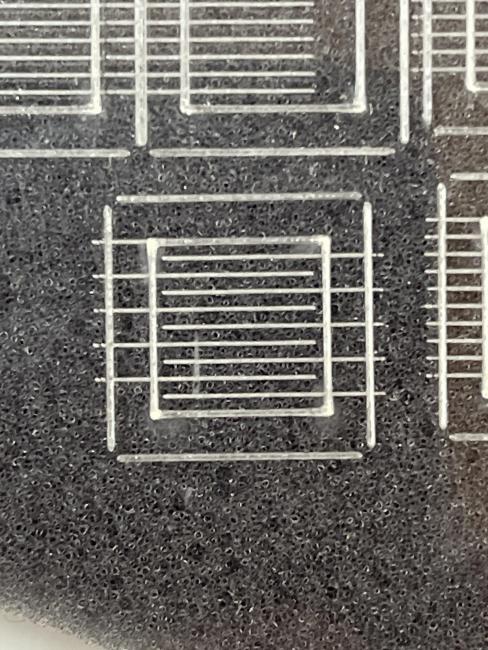

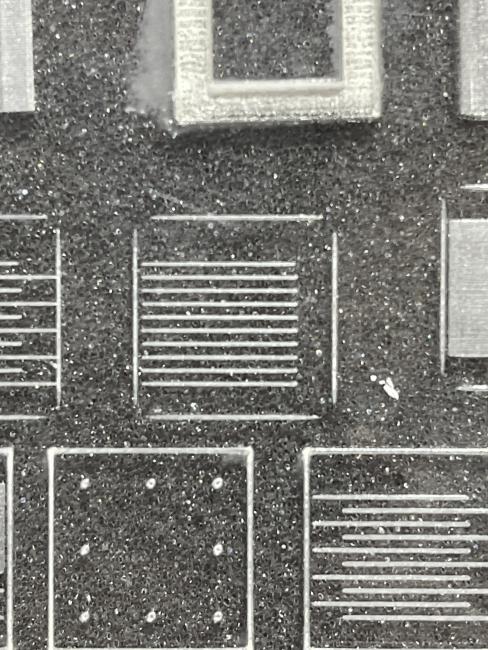

Обратный интервал убрал, т.к. не понял алгоритма. Ставил и в смещение и в сдвиг гравировки от-5 до 5. Такое впечатление, что лазер на затухает. Это видно по внутреннему квадрату 10х10. Небольшое смещение от начало вижу, но почему он протягивает намного дальше квадрата (гравировка так же 10х10)







Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Уважаемые комрады!!! Огромная благодарность за ваши советы. Была уверенность, что лазер не выключается вовремя, грешил на подтягивающий резистор отвечающего на выключение лазера. Полез в контроллер… Я сначала писал, что купил на вторичке… так вот… бывший владелец перепутал провода подключения на ВПБ - TL c WP и резка работала!!!! Поменяв контакты проблема ушла сама. Еще раз выражаю благодарность всем, кто откликнулся!!! Тема закрыта!


Изменено пользователем АлександрАК

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Мда ... кто бы мог подумать .. ))) Блок розжига включался по сигналу как бы от датчика воды .. )
Это ещё раз доказывает, что если есть нормальный контроллер, то датчик потока воды надо подключать в контроллер - тогда не придётся так скакать вокруг станка .. )

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

6 минут назад, Dan сказал:

Блок розжига включался по сигналу как бы от датчика воды .. )

Купил мужик у грузина мешок орехов. Пришел домой, поесть захотел… Ну, сел, давай колоть. Колет-колет, а они все пустые. Все расколол, последний остался. Раскалывает последний, а там сидит червяк в кепке и говорит:
— Абыдна, да?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Братцы, всем спасибо!!!

4 часа назад, vasa29 сказал:

Купил мужик у грузина мешок орехов. Пришел домой, поесть захотел… Ну, сел, давай колоть. Колет-колет, а они все пустые. Все расколол, последний остался. Раскалывает последний, а там сидит червяк в кепке и говорит:
— Абыдна, да?



Не то слово. 3 дня жизни -. + тревожил добрые умы. Но особая благодарность Danу

Изменено пользователем АлександрАК

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

9 часов назад, АлександрАК сказал:

Но особая благодарность Danу

А чо сразу я то?! :blink:

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

10 минут назад, Dan сказал:

А чо сразу я то?! :blink:

А почему нет?)) с вашего сайта полностью всё обновил)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

1 минуту назад, АлександрАК сказал:

с вашего сайта полностью всё обновил)))

Аааа ...
Понравилось? .. )))
Ну, сайтом это сложно назвать, скорее, файловая помойка с вэб доступом, которая в таком виде существует с 2004 года .. )))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

2 часа назад, Dan сказал:

Аааа ...
Понравилось? .. )))
Ну, сайтом это сложно назвать, скорее, файловая помойка с вэб доступом, которая в таком виде существует с 2004 года .. )))))

ага. Отличная работа. Только после установки вашей сборки rd требует еще загрузить виртуал студио, ругается на отсутствие DLL

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

3 часа назад, АлександрАК сказал:

rd требует еще загрузить виртуал студио

Это не RD требует, а ОСь, ибо в данной версии RD используется версия визуала, которая отсутствует в данной ОСи.
Это совершенно нормальное явление для многих софтин.

Изменено пользователем Dan

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

21 час назад, Dan сказал:

Это не RD требует, а ОСь, ибо в данной версии RD используется версия визуала, которая отсутствует в данной ОСи.
Это совершенно нормальное явление для многих софтин.

Но кого это парит. ))))) Молодожь живет по указке гугла, так сказать. Базы нет но выводы есть. Думать -- нахер надо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя
