PavelK

Как проверить блок розжига в "домашних" условиях.

Рекомендуемые сообщения

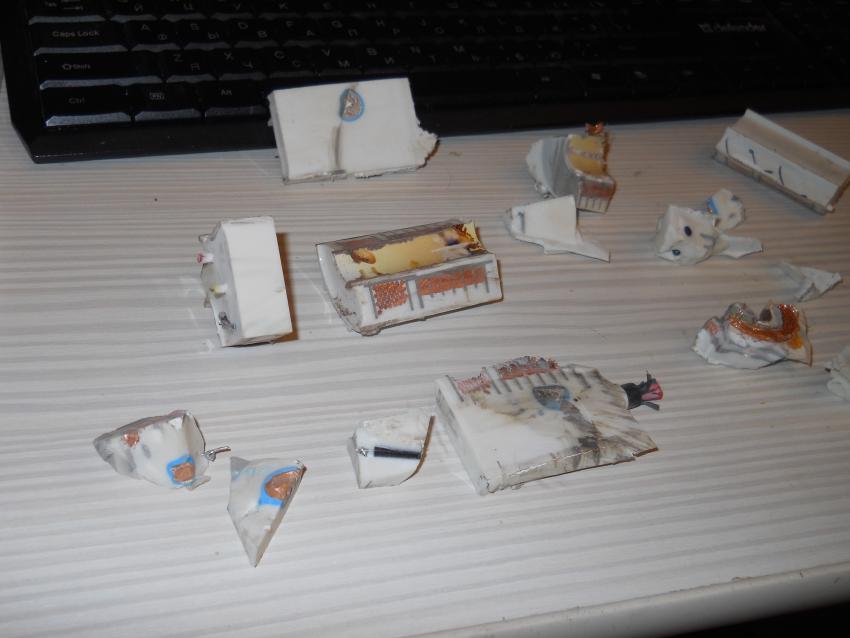

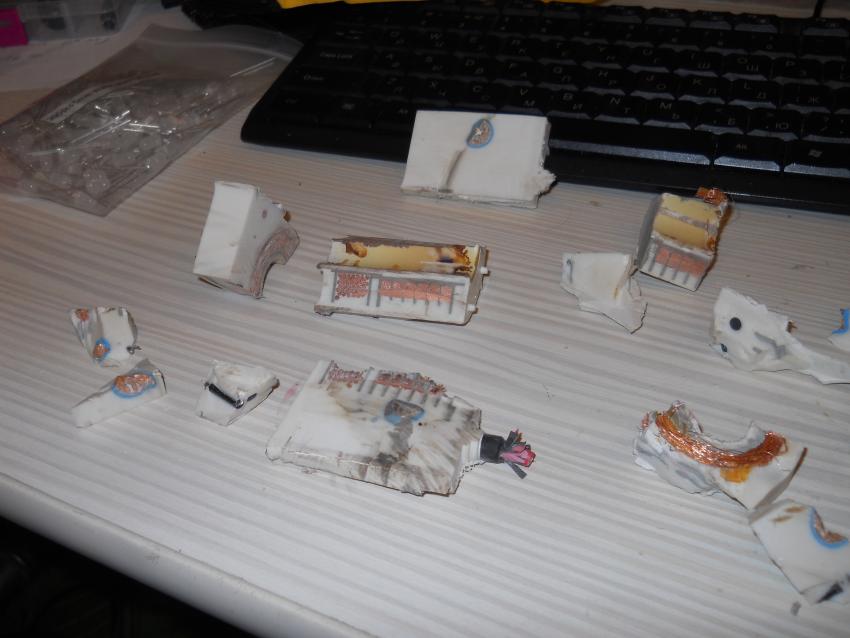

В теме что писал выше,  был не рабочий трансформатор. Заменил его и блок ожил. Старый распилил и разломал. Фото приложил, может кому поможет.

По внутренностям получается что есть умножитель. Внутри похоже что есть две обмотки,   Несколько керамических конденсаторов (синие), И несколько похоже что диодов.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Вместо того чтобы ржать лучше бы когда спрашивали показали из чего состоит, раз знаете. Нигде на форумах нет инфы по внутренностям трансформатора. Вот может кому пригодится. Поэтому видео с подъёбом можете всунуть...

Изменено пользователем limoz

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

31 минуту назад, limoz сказал:

лучше бы когда спрашивали показали из чего состоит

Так уже, ответ за 8 декабря прочитайте.

1 час назад, limoz сказал:

Поэтому видео с подъёбом можете всунуть...

Судя по реакции оно в нужном месте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Там просто сообщение что там есть множитель, на других форумах читал там его нету. Без каких либо подтверждений. Теперь распиленный транс тому подтверждение.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Мне оказалось, что Вы имеете некоторое представление об радиоэлектронике, у трубки есть анод и катод, а высоковольтный провод выходит сразу из трансформатора.

Какие могут быть варианты?



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Доброго дня всем!

Может кто подскажет что регулируют подстроечники DL и PL? Как я понимаю это относится: к dead time (время паузы , скважность) и frequency (частота).

Что такое DL и PL на плате myjg-50w? У Вас 40Вт, но это принципиального значения не имеет. Проблемка состоит в том, что блок работает нормально, но лазер жжет с 22% до 55% хорошо. До 22% почти не жжет, после 55% почти не увеличивает мощность.  Скорее всего ШИМ криво настроен и лазер уходит в насыщение. Как я понимаю, то мне надо уменьшить ток трубы и отрегулировать ШИМ. Как это можно сделать этими резисторами???

Изменено пользователем YuriGav

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

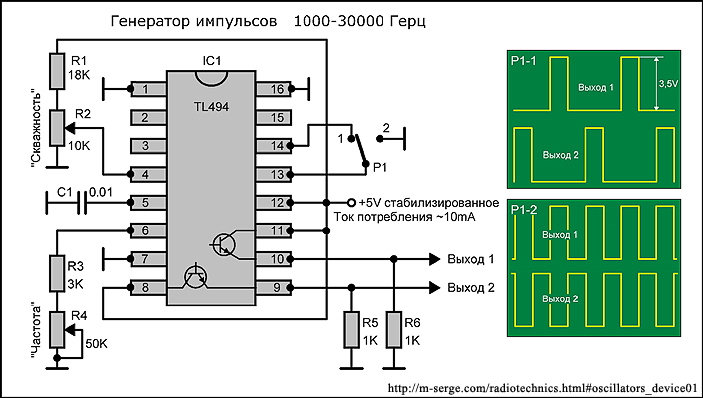

В Вашем ВВБП, если не ошибаюсь ШИМ организован на TL494, если так то


Для экспериментов будет необходим миллиамперметр. Проверьте токи при розжиге трубки и при достижении максимальной мощности (не выходя за максимальные значения). Еще не помешал бы осциллограф.

Если значения токов Вас не устроят и Вы готовы к неприятностям, то в путь.

 Вот забавно и наглядно про блок высокого



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Спасибо за ответ по ВВБП. Решил не экспериментировать пока. Ток в низковольтной цепи трубы в норме для нее 20 мА. Большая вероятность спалить ключи и/или трансформатор. Думаю лучше сначала отбросить плату управления мощностью ВВБП и промерить ток трубы при разных входных напряжениях вход IN ВВБП.  Есть мысль подпереть вход IN не отключая плату управления мощностью трубы. Пока ставить осцил и сидеть нет возможности.

ЗЫ: Поющая дуга - класс! Производились ионофоны - излучатели звука. Была мысль собрать, но думаю при коленочной сборке он долго не проживет....

Изменено пользователем YuriGav
накосячил

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Добрый день! Внезапно при резке пропал луч. В трубе даже ни чего нет. Аппарат наработал всего наверное часов 50 за год С марта не включал и решил вот немного с ним поработать. Минут 20 резал на 40% и смотрю уже не режет, просто головой водит.

Правильно ли я понял, что если при снятой управляющей клейме (всей) при нажатии на тест в блоке нет искры, то блок вышел из строя и вероятнее всего высоковольтный трансформатор ? Пробовал на расстоянии 2 см, блок 50W. Сам блок при этом издает слабое то ли поскрипывание, толи треск. При нескольких повторных нажатиях он вовсе пропадет. Индикатор питания на блоке горит. На время теста подсвечивается светодиод лазер.

Если так, то где в Москве можно купить сам транформатор? На трансформаторе написана маркировка DCHY-50W  с 2х пиновой клеммой. Сам блок такой же китайский DCJG-50W

Изменено пользователем zamedvedya

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Подскажите, со стороны блока розжига слышится не громкое шипение. Пробоя высокого напряжения не видно. Блок розжига может издавать какие-то звуки? Или он должен работать беззвучно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Может, но не так, что бы слышно было в метре от него.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

Слышно когда прямо к нему ухом наклоняешься, 20-25 см. И шипит именно во время реза.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Впринципе норма. У меня то же шипит, т.к. частично это от мосфетов, частично от высоковольтных трансформаторов, но мощность трубки 130 Ватт.

Вообще хорошо бы его проверить, нет ли нигде намёков на пробой - почернение (особенно на корпусе) либо локального перегрева компонентов (только тепловизором). Обычно пробой уже в самую последнюю очередь заметен становится.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

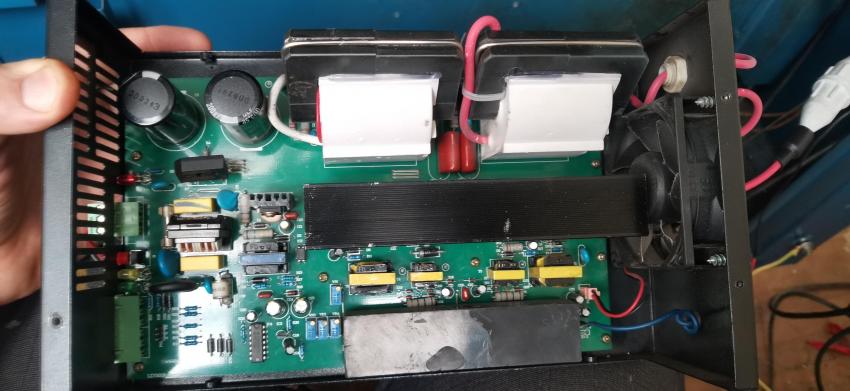

Я трансы только поменял на новые. Трубка 80 Вт.

Резко упала мощность. Всегда резали фанеру 3 мм на скорости 11 и мощности 30, а потом "одним прекрасным утром" перестал прорезать фанеру. Рез идёт как бы пилой от прорезания насквозь до реза на половину толщины. Ток в обратке 2-3 мА. Заменил трансы и ВВ разъём на трубку. Его фактически не было, сломали ещё до меня и замотали изолентой. Лучше не стало. Ток не вырос. На мощности ниже 8 трубка не зажигается. Сейчас работаю на скорости 9 и мощности 45 и готовлюсь к замене трубы ((


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Возможно трансформаторы некачественные. Ну и скорее всего блок работает на пределе из-за севшей трубки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Награды пользователя

11.12.2017 в 00:39, limoz сказал:

j5o65111u972s5k794.jpeg j5l70111n9521553a4.jpeg 8527r111h9r2e5m9j4.jpeg

Оставлю тут, может кому пригодится, кусок схемы  40 ватовый блок MYJG-40

Подскажите у вас. Есть схема блока myjg 40w

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
